Nhỏ gọn 200
BAILEY
Đơn vị Giàn cắt cao CB200 là một sản phẩm cấp chuyên nghiệp được thiết kế để chịu được lực cắt cao trong các cấu trúc cầu. Đơn vị giàn này được thiết kế đặc biệt cho các phần của những cây cầu trải qua căng thẳng cắt đáng kể.

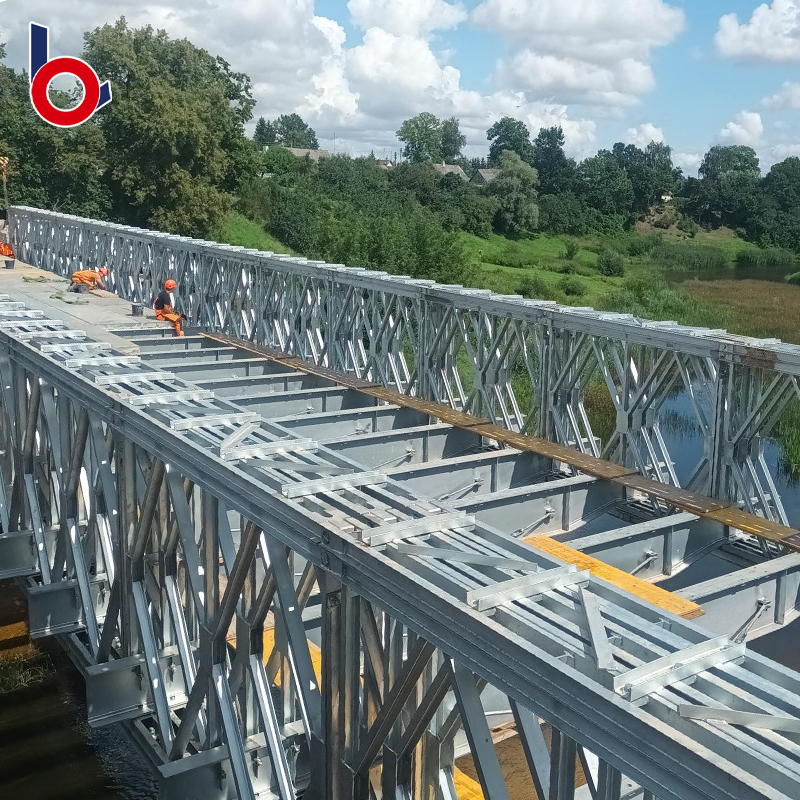

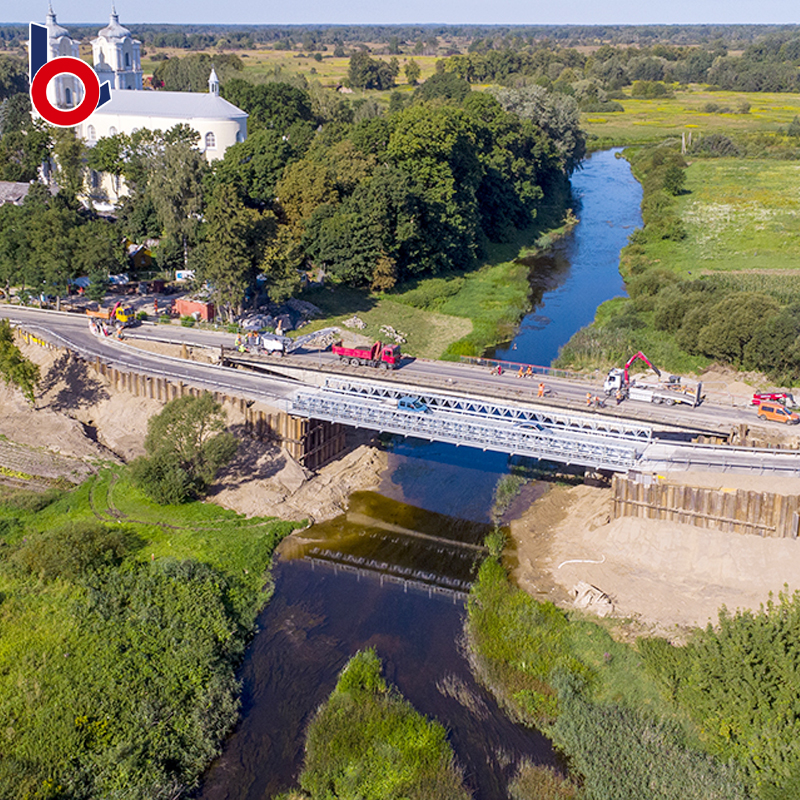

Một dự án cổ điển ở Litva, đây là sự tái thiết của một cây cầu có lịch sử lâu dài. Trong thời gian tái thiết của dự án, để đảm bảo việc thông qua các phương tiện xây dựng và giao thông địa phương, chúng tôi đã cung cấp một mô hình CB200 dài 39,624 mét (được gọi là Cầu Bailey loại 200) như một tuyến đường truy cập tạm thời.
Tổng quan về dự án:
Giải pháp cầu : 39,624 mét ba hàng hóa đơn (TSR), đáp ứng các yêu cầu chịu lực cao và chịu tải.
Thông số kỹ thuật S: Chiều rộng đường ròng là 5,25 mét, tải thiết kế 40 tấn, có khả năng chứa một số phương tiện xây dựng lớn.
Vật liệu chất lượng cao : Cấu trúc chính được làm bằng thép cường độ cao Q355B và các phụ kiện được làm từ Q235B.
Xử lý bề mặt : Ga mặt nhúng nóng tổng thể để đối phó với điều kiện khí hậu địa phương.

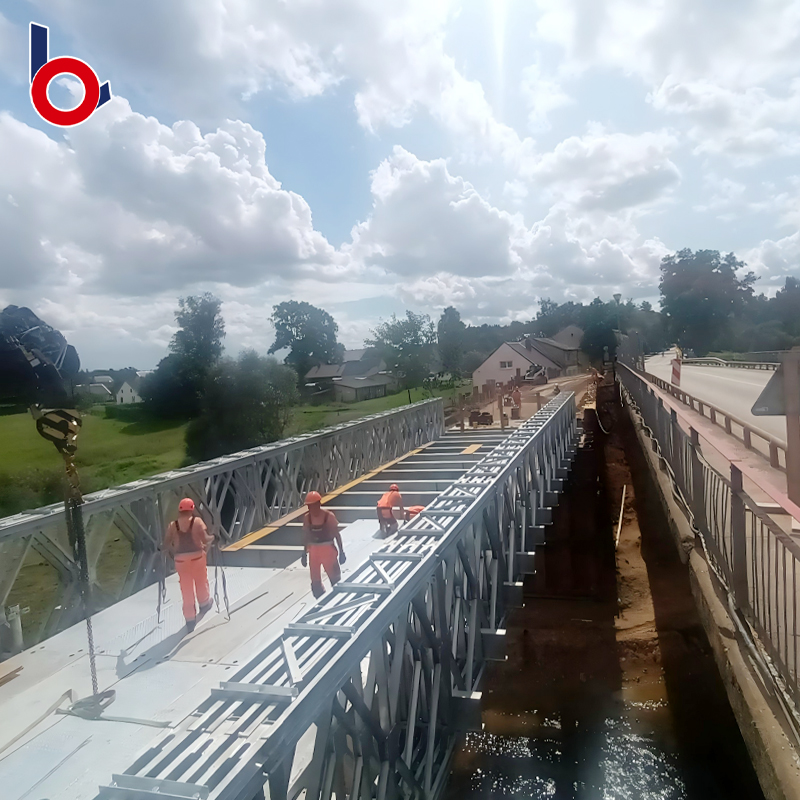

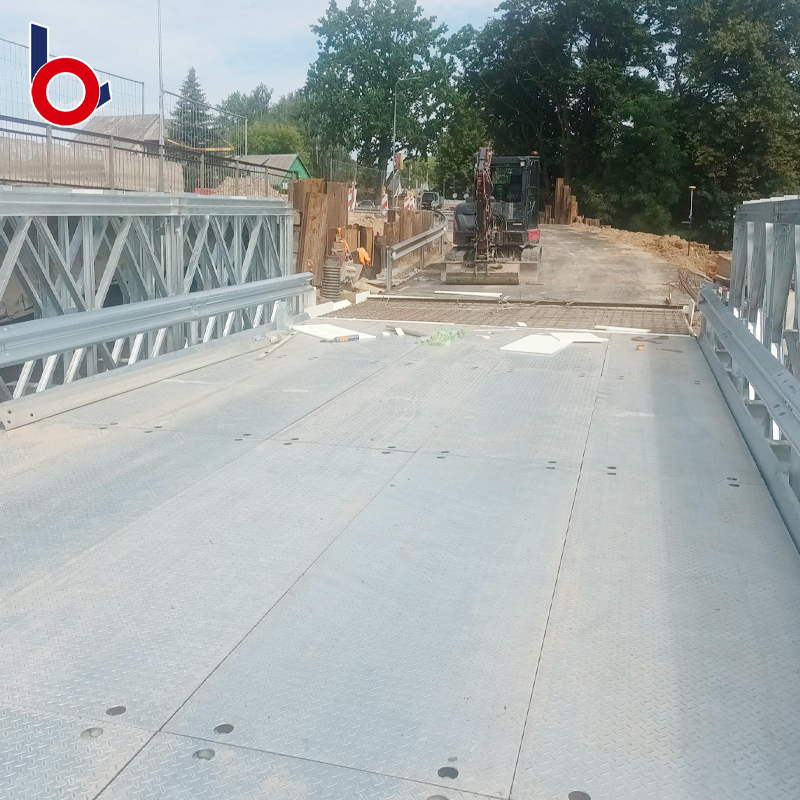

Với kế hoạch cương cứng chi tiết và chuyên nghiệp mà chúng tôi cung cấp, cây cầu đã được lắp đặt trong khoảng 10 ngày và hiện đang mở cửa cho giao thông, cung cấp hỗ trợ vận chuyển vững chắc cho toàn bộ dự án tái thiết.
Các tính năng của cầu Bailey CB200 (Loại 200) : Đây là một cây cầu thép phổ biến, tiêu chuẩn hóa và mô -đun quốc tế. Ưu điểm chính của nó là: các thành phần nhẹ, vận chuyển thuận tiện, kết nối nhanh qua các chân và cài đặt cực nhanh. Thông qua các kết hợp thành phần khác nhau (chẳng hạn như hàng một bộ ba được gia cố trong dự án này), nó có thể phù hợp linh hoạt các yêu cầu nhịp và tải khác nhau. Việc sử dụng thép Q355B cho vật liệu chính đảm bảo khả năng và an toàn chịu tải cao hơn.
Môi trường trang web dự án và lợi thế của galvanizin nóng g:
Litva có khí hậu lục địa ôn đới, với mùa đông dài, lạnh và ẩm với rất nhiều tuyết. Môi trường này có tính ăn mòn cao đối với các cấu trúc thép. Quá trình mạ kẽm nhúng nóng mà chúng tôi đã sử dụng đã cung cấp một lớp bảo vệ dày, đồng nhất và dày đặc cho tất cả các thành phần cầu, với các lợi thế cốt lõi sau:
Kháng ăn mòn vượt trội : Nó có thể chống lại sự xói mòn một cách hiệu quả từ mưa, tuyết và không khí ẩm, kéo dài rất nhiều thời gian phục vụ của cây cầu.
Bảo trì miễn phí : Lớp mạ kẽm rất bền và hầu như không cần bảo trì trong toàn bộ thời gian sử dụng tạm thời, giảm chi phí dự án.
Độ tin cậy cao : Ngay cả khi bề mặt bị trầy xước nhẹ, lớp kẽm sẽ cung cấp bảo vệ điện hóa cho chất nền thép, ngăn ngừa sự lan truyền của rỉ sét.
Sơ đồ cầu Bailey
-------------------------------------- ▶
| Bảng giới hạn của ZB200 Truss Press | |||||||||
| hình thức cấu trúc | |||||||||
| KHÔNG | lực lượng nội bộ | Không gia cố mô hình | mô hình củng cố | ||||||
| Ss | DS | TS | QS | SSR | DSR | TSR | QSR | ||
| 200 | Giàn tiêu chuẩn thời điểm (kn.m） | 1034.3 | 2027.2 | 2978.8 | 3930.3 | 2165.4 | 4244.2 | 6236.4 | 8228.6 |
| 200 | Giàn tiêu chuẩn Shear (KN) | 222.1 | 435.3 | 639.6 | 843.9 | 222.1 | 435.3 | 639.6 | 843.9 |
| 201 | Giàn uốn cao thời điểm (kn.m） | 1593.2 | 3122.8 | 4585.5 | 6054.3 | 3335.8 | 6538.2 | 9607.1 | 12676.1 |
| 202 | Giàn uốn cao Shear (KN) | 348 | 696 | 1044 | 1392 | 348 | 696 | 1044 | 1392 |
| 203 | Lực cắt của siêu Giàn cắt cao (KN) | 509.8 | 999.2 | 1468.2 | 1937.2 | 509.8 | 999.2 | 1468.2 | 1937.2 |
| Bảng ZB200 đặc điểm hình học của cầu giàn （Half Bridge） | ||||
| kết cấu | Đặc điểm hình học | |||
| Đặc điểm hình học | Diện tích hợp âm (CM2) | Phần Thuộc tính （CM3） | Khoảnh khắc của Quán tính (CM4) | |
Ss hàng đơn, lớp đơn | SS một hàng, một lớp đơn | 25.48 | 5437 | 580174 |
SSR một hàng, một lớp đơn, củng cố | 50.96 | 10875 | 1160348 | |
DS hai hàng, lớp đơn | DS hai hàng, lớp đơn | 50.96 | 10875 | 1160348 |
| DSR1 hai hàng, một lớp đơn, củng cố | 76.44 | 16312 | 1740522 | |
| DSR2 hai hàng, một lớp đơn, chỉ được củng cố trên đỉnh | 101.92 | 21750 | 2320696 | |
TS ba hàng, lớp đơn | TS ba hàng, lớp đơn | 76.44 | 16312 | 1740522 |
| TSR2 ba hàng, một lớp đơn, chỉ được củng cố trên đỉnh | 127.4 | 27185 | 2900870 | |
| TSR3 ba hàng, một lớp đơn, chỉ được gia cố ở phía dưới | 152.88 | 32625 | 3481044 | |
| QS hàng tứ giác, lớp đơn | QS ROW ROW, MỘT LAYER | 101.92 | 21750 | 2320696 |
| QSR3 hàng tứ giác, một lớp đơn, chỉ được củng cố trên đỉnh | 178.36 | 38059 | 4061218 | |
| QSR4 hàng tứ giác, một lớp đơn, chỉ được gia cố ở phía dưới | 203.84 | 43500 | 4641392 | |
Quá trình sản phẩm
-------------------------------------- ▶
①
Nguyên liệu thô
②
Cưa
③
Cắt
④
Cắt
⑤
Uốn cong
⑥
Đấm
⑦
Khoan
⑧
Hàn
⑨
Xử lý bề mặt
⑩
Sản phẩm bán hoàn thành
⑪
Bức vẽ
⑫
Hoàn thành sản phẩm
Giấy chứng nhận đủ điều kiện
-------------------------------------- ▶
Câu hỏi thường gặp
-------------------------------------- ▶
 | Bạn là loại công ty nào? |
| ☺ | Chúng tôi là một nhà sản xuất cầu thép chuyên dụng với quy trình sản xuất hàng đầu cho Bridges Steel Bailey ở Trung Quốc, người đã tham gia vào dòng này trong hơn 20 năm với chứng nhận hệ thống chất lượng quốc tế là ISO9001: 2015 và là đối tác hợp tác với các tổ chức nghiên cứu của Quân đội Giải phóng Nhân dân. Thêm vào đó, hãy có danh tiếng thị trường tốt ở nước ngoài, như Nigera, Angola, Cango, Campuchia, Nepal, Venezuela, Việt Nam, Bangladesh, Papua New Guinea, Columbia ...... |
| Bạn là một nhà máy hoặc một công ty thương mại? |
| ☺ | Chúng tôi là một nhà máy với sáu dây chuyền sản xuất và các máy móc khác nhau để chế tạo các bộ phận cầu thép và các cấu trúc thép khác. Ngoài ra, chúng tôi đã nhận được giấy phép xuất khẩu để cống hiến hết mình vào thị trường toàn cầu. |
| Làm thế nào về kiểm soát chất lượng của công ty của bạn? |
| ☺ | Chúng tôi rất chú ý đến việc kiểm soát chất lượng từ đầu đến cuối, giữ cho hàng hóa của chúng tôi đáp ứng các tiêu chuẩn của CMA, CNA, ISO9001, Đường I, Đường đô thị hạng A, AMERCIA Đang tải tiêu chuẩn HS25 và tiêu chuẩn tải của Anh. |
| Cổng tải của bạn ở đâu? |
| ☺ | Bất kỳ cảng nào ở Trung Quốc, cảng chính là cảng Thượng Hải. |
