Tổng quan về cầu Bailey CB-200 cho các dự án thủy điện

Cầu Bailey CB-200, còn được gọi là Compact 200, là hệ thống cầu thép mô-đun được thiết kế để tiếp cận tạm thời và hỗ trợ kết cấu trong môi trường xây dựng nặng. Hệ thống này cung cấp các giải pháp đáng tin cậy cho các dự án thủy điện, nơi có địa hình khó khăn và việc di chuyển thiết bị hạng nặng đòi hỏi cơ sở hạ tầng mạnh mẽ, có thể triển khai nhanh chóng.

Nguyên tắc thiết kế và kỹ thuật

Hệ thống CB-200 có thiết kế giàn giúp phân phối tải hiệu quả trên nhiều bộ phận. Mỗi bảng được thiết kế để hoạt động kết hợp với các bảng khác, cho phép cấu hình linh hoạt dựa trên yêu cầu nhịp và thông số tải. Bản chất mô-đun của hệ thống cho phép thích ứng với các điều kiện địa điểm khác nhau mà không cần sửa đổi rộng rãi tại chỗ.

Thông số kỹ thuật vật liệu và tiêu chuẩn sản xuất

Tất cả các bộ phận đều được sản xuất từ ​​loại thép Q355B đến Q460C, phù hợp với cả tiêu chuẩn ASTM và GB. Quy trình sản xuất duy trì dung sai ±1% trên tất cả các kích thước. Cơ sở sản xuất có công suất sản xuất 2500 tấn/tháng, đảm bảo cung cấp ổn định cho các dự án quy mô lớn.

Ứng dụng chính trong xây dựng thủy điện

Các dự án thủy điện thường yêu cầu cơ sở hạ tầng tạm thời để tạo thuận lợi cho hoạt động xây dựng ở những địa điểm xa xôi hoặc khó tiếp cận. Hệ thống Cầu Bailey CB-200 giải quyết nhiều nhu cầu quan trọng trong những môi trường này.

Đường vào tạm thời và cầu xây dựng

Hệ thống cung cấp giải pháp vượt sông, khe núi, địa hình không bằng phẳng tạm thời, tạo điều kiện cho các phương tiện, thiết bị, vật liệu thi công di chuyển đến khu vực dự án. Những cây cầu này có thể được lắp đặt nhanh chóng để sớm thiết lập các tuyến đường tiếp cận trong tiến trình dự án.

Hệ thống chống đỡ và hỗ trợ hạng nặng

Ngoài các ứng dụng cầu, các bộ phận CB-200 có thể được cấu hình thành tháp chống đỡ và kết cấu hỗ trợ cho các hoạt động xây dựng hạng nặng. Tính linh hoạt này cho phép các thành phần giống nhau phục vụ nhiều mục đích trong suốt các giai đoạn khác nhau của dự án thủy điện.

Thông số kỹ thuật của cầu Bailey 200 nhỏ gọn

Nghiên cứu điển hình về dự án: Lắp đặt phao dầm thép 1800 tấn

Bối cảnh và thách thức của dự án

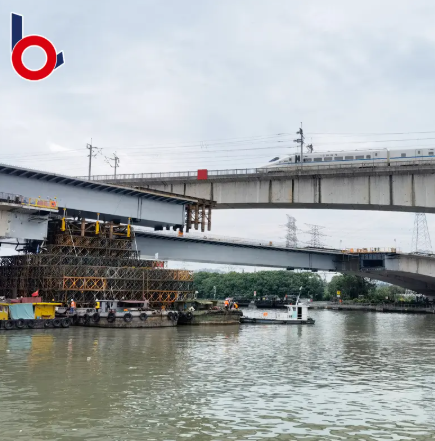

Phối hợp với Tập đoàn Cục 24 Đường sắt Trung Quốc, hệ thống này đã được sử dụng cho một dự án xây dựng cầu lớn ở Hàng Châu, tỉnh Chiết Giang. Dự án yêu cầu lắp đặt đoạn dầm hộp thép nặng 1800 tấn sử dụng phương pháp nổi, đòi hỏi phải kiểm soát chính xác và cường độ kết cấu đặc biệt từ các công trình tạm thời.

Giải pháp kỹ thuật và triển khai

Các bộ phận của Bailey Loại 321 được thiết kế thành hai tháp hỗ trợ toàn khung gắn trên sà lan. Mỗi tòa tháp được xây dựng bằng 11 lớp tấm Bailey, đạt chiều cao 16,5 mét trên nền 27m × 21m. Những cấu trúc này hình thành nên cốt lõi của hệ thống nổi, hoạt động cùng với hệ thống dằn sà lan phức tạp.

Kết quả và lợi ích của dự án

Tháp Bailey đã hỗ trợ một cách an toàn toàn bộ trọng lượng 1800 tấn của dầm thép trong các hoạt động nâng, hạ và đặt. Thiết kế mô-đun cho phép lắp ráp và tháo gỡ nhanh chóng, góp phần thực hiện dự án hiệu quả. Tất cả các thành phần đều có thể tái sử dụng hoàn toàn cho các dự án tiếp theo.

Ưu điểm của hệ thống cầu thép mô-đun

Hệ thống cầu thép mô-đun mang lại những lợi thế khác biệt cho các dự án xây dựng công nghiệp so với các giải pháp cơ sở hạ tầng tạm thời truyền thống.

Lắp ráp và tháo gỡ nhanh chóng

Các bộ phận đúc sẵn có thể được lắp ráp bằng thiết bị xây dựng tiêu chuẩn mà không cần dụng cụ chuyên dụng. Điều này làm giảm yêu cầu lao động tại chỗ và rút ngắn đáng kể thời gian của dự án.

Khả năng tái sử dụng thành phần và hiệu quả chi phí

Tất cả các thành phần được thiết kế để triển khai nhiều lần trên các dự án khác nhau. Khả năng tái sử dụng này làm giảm tổng chi phí của các công trình tạm thời và giảm lãng phí vật liệu.

Tính linh hoạt của các phương pháp xây dựng

Hệ thống có thể được cấu hình cho nhiều ứng dụng khác nhau ngoài việc xây dựng cầu, bao gồm tháp chống đỡ, nền tảng tạm thời và các cấu trúc hỗ trợ. Tính linh hoạt này tối đa hóa giá trị đầu tư cho người mua công nghiệp.

Câu hỏi thường gặp

Nhịp tối đa của cầu Bailey CB-200 là bao nhiêu?

Khoảng cách tối đa phụ thuộc vào cấu hình và yêu cầu tải. Cấu hình một làn có thể đạt được các nhịp lên tới khoảng 60 mét, trong khi cấu hình nhiều làn có khả năng vượt nhịp khác nhau dựa trên xếp hạng tải trọng.

Hệ thống Compact 200 có thể hỗ trợ khả năng tải nào?

Hệ thống có thể được cấu hình để hỗ trợ nhiều khả năng tải khác nhau, từ lưu lượng phương tiện hạng nhẹ đến thiết bị xây dựng hạng nặng và tải trọng chuyên dụng lên tới 1800 tấn khi được sử dụng trong cấu hình tháp chống đỡ.

Các thành phần có tương thích với hệ thống Bailey Loại 321 tiêu chuẩn không?

Có, các bộ phận CB-200 được thiết kế để tương thích với các bộ phận cầu Bailey Loại 321 tiêu chuẩn, cho phép cấu hình hỗn hợp và khả năng thay thế lẫn nhau các bộ phận.

Thời gian sản xuất và giao hàng thông thường là bao lâu?

Thời gian sản xuất thay đổi tùy theo số lượng đặt hàng và lịch trình sản xuất hiện tại. Đơn đặt hàng tiêu chuẩn thường được giao trong vòng 30-45 ngày kể từ ngày xác nhận đơn hàng.

Hệ thống có thể được tùy chỉnh cho các yêu cầu cụ thể của dự án không?

Có, thiết kế mô-đun cho phép tùy chỉnh để đáp ứng các nhu cầu cụ thể của dự án, bao gồm các độ dài nhịp, khả năng chịu tải và yêu cầu cấu hình khác nhau.
