Cây cầu loại 200 Bailey

  Công ty chúng tôi chuyên sản xuất, nghiên cứu và phát triển các bộ phận cầu Bailey.

                                   Ưu điểm cốt lõi

                                                 -------------------------------------- ▶

                                            Mô tả sản phẩm

                                           -------------------------------------- ▶

Chi tiết sản phẩm

Tiêu chuẩn:                          ASTM, BS, GB                                                                                                           Tên sản phẩm:      Cầu thép Bailey

Địa điểm xuất xứ:               Jiangsu, Trung Quốc                                                                                                        Thương hiệu:                    Jiangsu Bailey

Vật liệu thép Lớp:     Q355B                                                                                                                     Loại:                        nặng

Đơn vị đo lường: dung sai  mảnh                                                                                                                        :              ± 3%

Khả năng cung cấp:                10000,0 tấn/tấn mỗi năm

Tùy chỉnh có ổn không:      OK

Cảng tải:              Bất kỳ Cảng Trung Quốc, Cảng chính là Cảng Thượng Hải

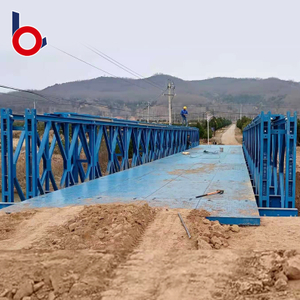

                                                             Hiển thị bộ phận cầu

                                   -------------------------------------- ▶

Bảng giới hạn của ZB200 Truss Press
		hình thức cấu trúc
KHÔNG	lực lượng nội bộ	Không gia cố mô hình				mô hình củng cố
		Ss	DS	TS	QS	SSR	DSR	TSR	QSR
200	Giàn tiêu chuẩn thời điểm (kn.m）	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	Giàn tiêu chuẩn Shear (KN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	Giàn uốn cao thời điểm (kn.m）	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	Giàn uốn cao Shear (KN)	348	696	1044	1392	348	696	1044	1392
203	Lực cắt của siêu Giàn cắt cao (KN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

Bảng ZB200 đặc điểm hình học của cầu giàn （Half Bridge）
kết cấu	Đặc điểm hình học
	Đặc điểm hình học	Diện tích hợp âm (CM2)	Phần Thuộc tính （CM3）	Khoảnh khắc của Quán tính (CM4)
Ss hàng đơn, lớp đơn	SS một hàng, một lớp đơn	25.48	5437	580174
	SSR một hàng, một lớp đơn, củng cố	50.96	10875	1160348
DS hai hàng, lớp đơn	DS hai hàng, lớp đơn	50.96	10875	1160348
	DSR1 hai hàng, một lớp đơn, củng cố	76.44	16312	1740522
	DSR2 hai hàng, một lớp đơn, chỉ được củng cố trên đỉnh	101.92	21750	2320696
TS ba hàng, lớp đơn	TS ba hàng, lớp đơn	76.44	16312	1740522
	TSR2 ba hàng, một lớp đơn, chỉ được củng cố trên đỉnh	127.4	27185	2900870
	TSR3 ba hàng, một lớp đơn, chỉ được gia cố ở phía dưới	152.88	32625	3481044
QS hàng tứ giác, lớp đơn	QS ROW ROW, MỘT LAYER	101.92	21750	2320696
	QSR3 hàng tứ giác, một lớp đơn, chỉ được củng cố trên đỉnh	178.36	38059	4061218
	QSR4 hàng tứ giác, một lớp đơn, chỉ được gia cố ở phía dưới	203.84	43500	4641392



                                                       Phạm vi ứng dụng rộng

                                                  -------------------------------------- ▶

                     Hiển thị trường hợp hợp tác một phần

                                                     -------------------------------------- ▶

 Sản xuất của công ty đã được xuất khẩu các quốc gia tối thượng, như    Nigeria.angla, Congo, Campuchia, Nepal, Venezuela, Việt Nam, Philppines, Bangladesh, Lào, Papua New Guinea    , v.v.

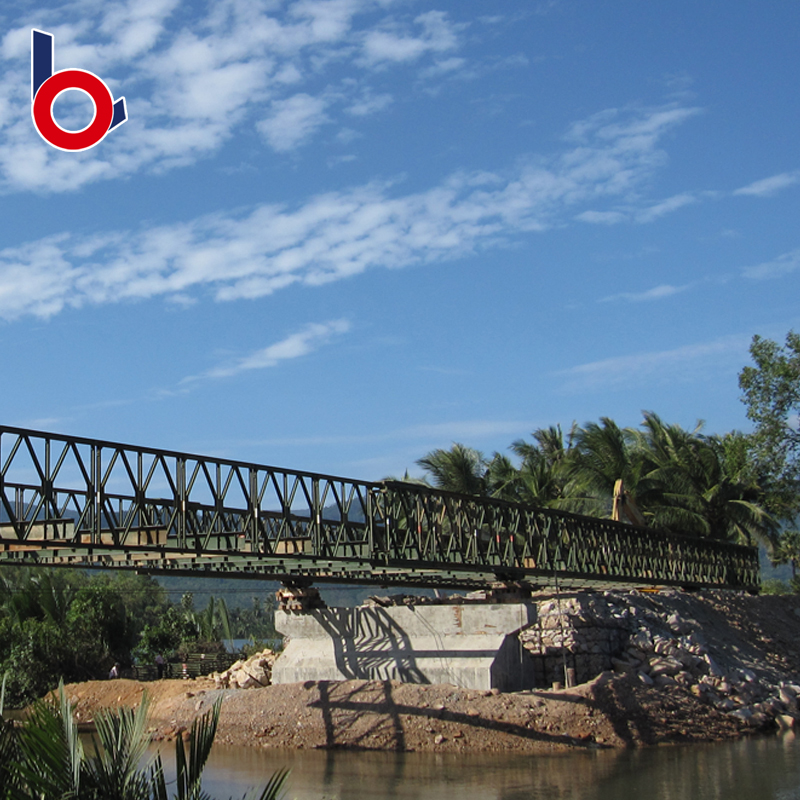

Trạm thủy điện Kamchay ở Campuchia

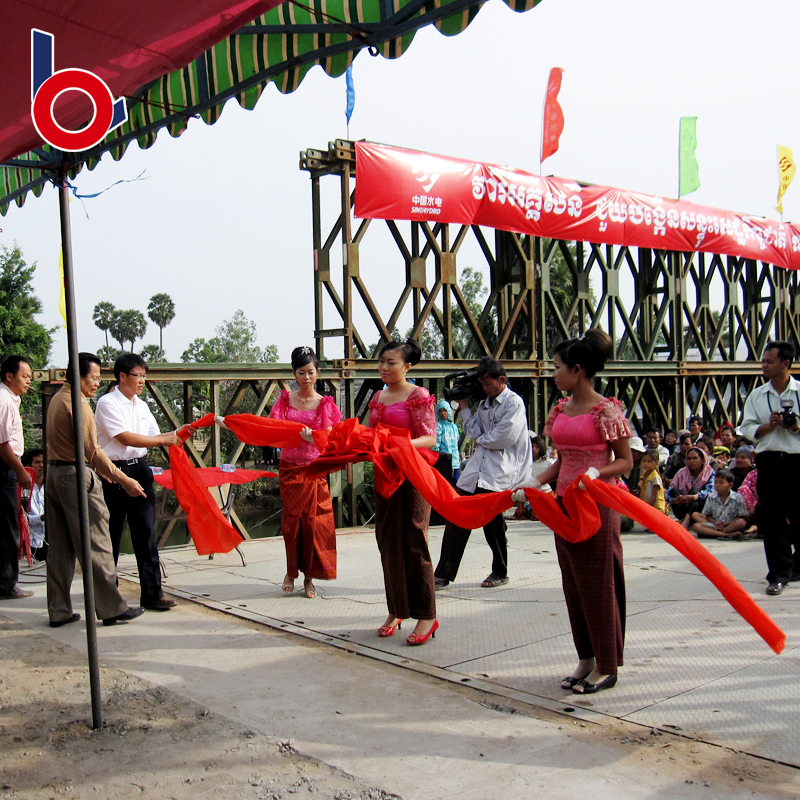

Trạm thủy điện Kamchay (Campuchia) Thống đốc tỉnh Kampot và các quan chức quân đội và chính phủ tham dự lễ cắt băng khánh thành cho cây cầu đang mở giao thông.

Dự án: Cầu truy cập cho trạm thủy điện Kamchay, Campuchia

Bối cảnh dự án:

Trạm thủy điện Kamchay ở tỉnh Kampot là một dự án năng lượng cấp quốc gia có tầm quan trọng lớn đối với Campuchia. Trong quá trình xây dựng và cho hoạt động dài hạn sau đó, một cây cầu vĩnh viễn có khả năng xử lý các thiết bị và phương tiện hạng nặng là điều cần thiết để băng qua sông, kết nối địa điểm đập với mạng lưới đường chính. Cây cầu thép mà chúng tôi cung cấp phục vụ như một phần quan trọng của cơ sở hạ tầng quan trọng này.

Giải pháp cầu nối & Điểm nổi bật:

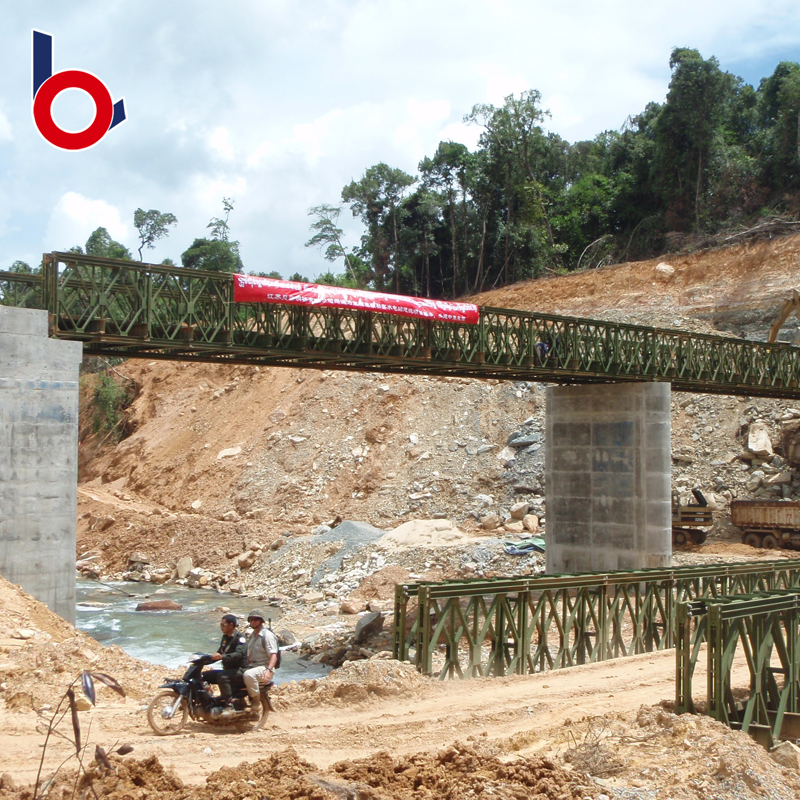

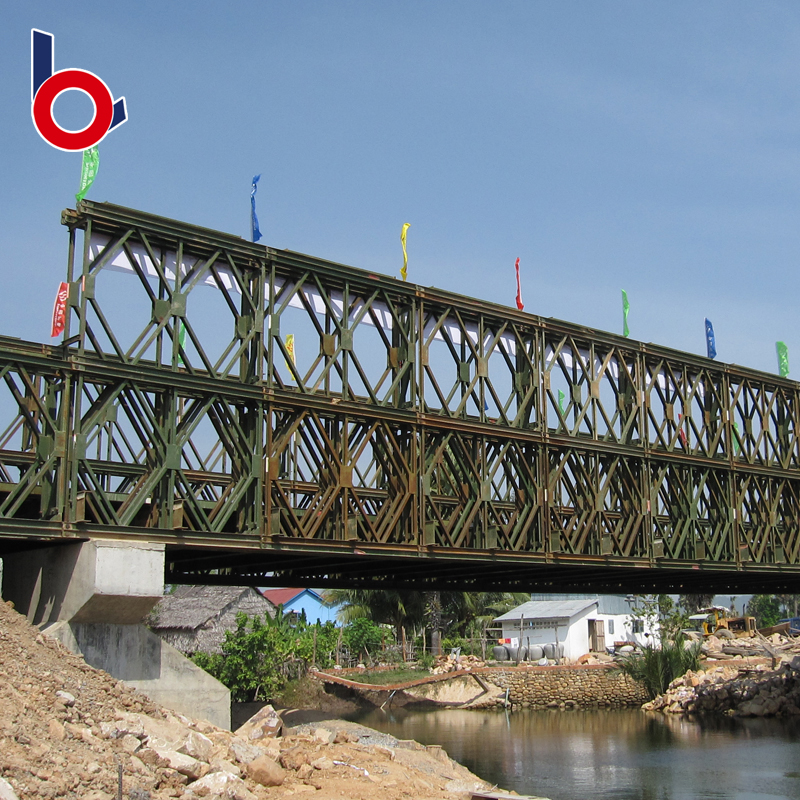

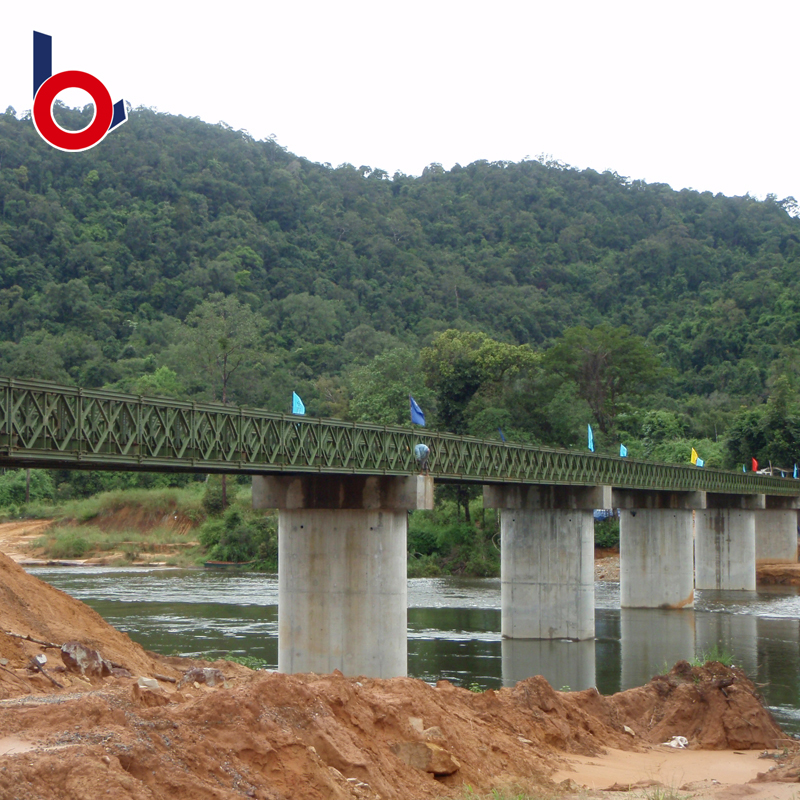

Cấu trúc đa nhịp vĩnh viễn: Một tính năng chính của dự án này là thiết kế đa nhịp của nó. Như các bức ảnh minh họa, cấu trúc giàn thép của chúng tôi được lắp đặt trên một loạt các trụ bê tông được gia cố vĩnh viễn. Cách tiếp cận 'composite ' hoặc 'Hybrid ' này có hiệu quả cao, kết hợp độ bền và sức mạnh của một cấu trúc bê tông với các lợi thế chính của cấu trúc thượng tầng kiểu Bailey, cụ thể là cài đặt nhanh và nhẹ. Đây là một thiết kế phổ biến và hiệu quả cho các dự án kỹ thuật lớn.

Phục vụ một dự án cấp quốc gia: Là tuyến đường tiếp cận chính cho một nhà máy thủy điện lớn, cây cầu được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của việc sử dụng cường độ cao, dài hạn, đảm bảo lối đi an toàn cho giao thông xây dựng và phương tiện bảo trì hoạt động.

Ý nghĩa xã hội: Hoàn thành vào khoảng tháng 12 năm 2008, tầm quan trọng của dự án được nhấn mạnh bởi buổi lễ khánh thành quy mô lớn được thể hiện trong các bức ảnh, có sự tham dự của các quan chức và cộng đồng địa phương. Cây cầu này không chỉ cho phép xây dựng và vận hành thành công của nhà máy điện mà còn cải thiện đáng kể giao thông địa phương, trở thành một cơ sở hạ tầng công cộng vĩnh viễn và có lợi.

Ý nghĩa dự án:

Dự án này, có từ năm 2008, cho thấy kinh nghiệm lâu dài của công ty chúng tôi trong việc phục vụ các phát triển cơ sở hạ tầng và năng lượng quốc tế lớn. Nó chứng minh các sản phẩm của chúng tôi có thể được tích hợp liền mạch vào các công trình kỹ thuật vĩnh viễn, cung cấp cho khách hàng một giải pháp kinh tế, tiết kiệm thời gian và bền bỉ thông qua việc sử dụng hiệu quả cấu trúc thượng tầng trên cơ sở bê tông.

                                          Lợi thế của chúng tôi:

                       Thiết bị nâng cao: Robot hàn

                                 -------------------------------------- ▶

                                                        Lịch sử phát triển

                                  -------------------------------------- ▶

2006Năm	Công ty đã được thiết lập một cách long trọng và tham gia vào việc xây dựng các sản phẩm thủy lực học và Banduo thủy lực của Banduo trong cùng năm đó.
2007Năm	Thượng Hải ràng buộc BeicaimUnIALIALIAL (Overnment Andtaizhou River Crossingbridge.
2008Năm	Bộ Thương mại Ngoại giao thành lập, Trạm thủy điện Campuchiagianzai và Interesticshanwei-Xiamen-Shenzhenrailway.
2009Năm	Đã tham gia vào sự hỗ trợ của Thượng Hải Shangnan Roadinterchange tại WorldExpo và Guoyanglaozi Temple Creambridge ở Anhui.
2010Năm	Sự tham gia vào sự hạn chế của trạm thủy điện Elezhai của Campuchia và thủy cung thủy thủy tinh thể và cầu thép của hệ thống Oinghai Xunhuahdropower.
2011Năm	Trái đất Wenchuan đã được đưa ra trong sự hạn chế của việc xuất khẩu Steelbridges thành LRAG.

2012Năm	Cầu Henan Zhengzhou Foxconntraffie, Trạm Sichuan XIXIHEHYDROPOWER LHASABANGDUO GRIDETEEL BRIDGENT PROIEET. ETE.
2013Năm	Các nhiệm vụ xuất khẩu của cầu thép Angola và Outermongolia và các dự án cầu thép Xiningand Thiên Tân.
2014Năm	Xuất khẩu của Philippines và xây dựng Shangri-Layunnan ở HOTAN, Cây cầu đường ống 67 mét của Tân Cương Infengxiang ， Shanxi, và đường sắt thép Trung Quốc137 mét.

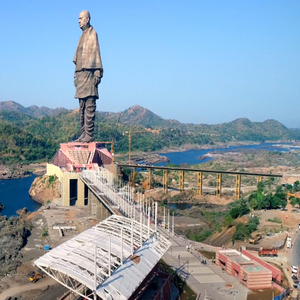

2015Năm	Singapore Super Bere Bridge, Nepal, Guatemala.India Patel Bức tượng đồng 180 mét Cấu trúc thép 225 mét và các dự án khác.
2016Năm	Congo Golden Steel Bridge Xuất khẩu ， Thượng Hải Baosteel Xinjiang Kanas Forestrybureau, Dự án Cầu thép Công viên Wetland Zhenjiang ， Sân bay Sanya Hongtang 10.000 cạnh dự án máy tính bảng Bere bắt đầu.
2017Năm	Changzhou Longhutang Metro Metro Metro Line 2 BEIREJIA Steel Bridgeprojeet ở Hạt Zhaosu, Atushi. Hạt Hemu ， Tân Cương ， Bozhou, Anhui.

2018Năm	Các trạm thủy điện Philippines và Nepalshangmaxiangdi ， và dự án cầu thép thứ ba Hidalaya ở Bangladesh.
2019Năm	Cây cầu thép Sơn Trung Quốc16 ở Beitun ， Cây cầu Pipegallery Shihezi ， Shantousupport ，, v.v., xuất khẩu toindonesia.
2020Năm	Cây cầu Sangyuanzi qua sông Themonth ở Lanzhou.gansu.Sichuan Road Bridge 200 loại Boong Boong đầy đủ độ cao Beley Bridge Dự án Cầu thép Tân Cương, Linzhi, Tây Tạng ， ete.
2021Năm	Công ty TNHH Jiangsu Beilesteel sẽ gì. trông giống như trong tương lai? Hãy tìm Ward cho nó.
