Triển lãm dự án:

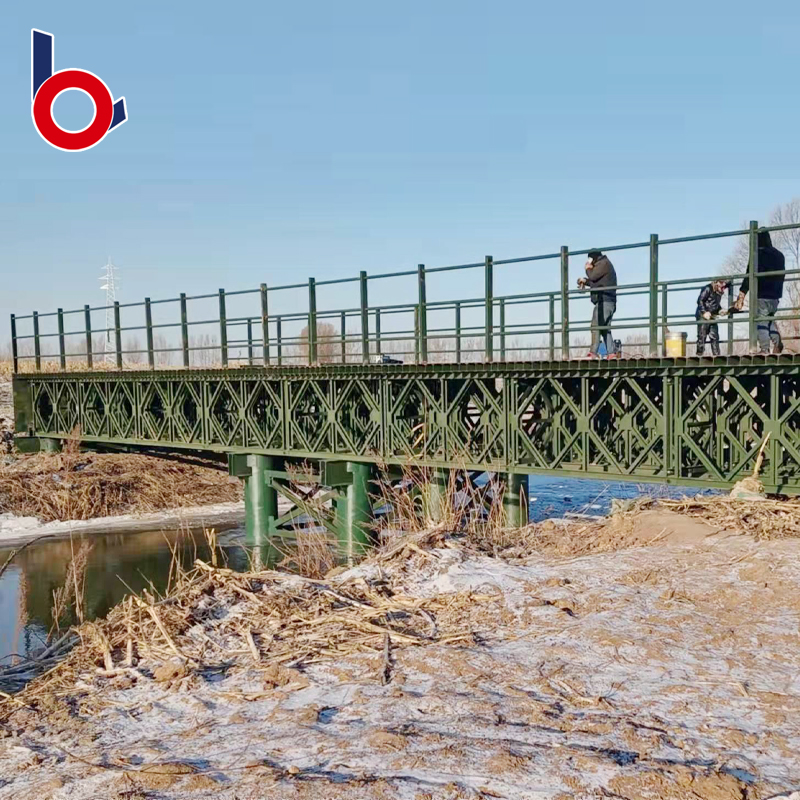

Cầu dẫn tải trọng tải nặng 120 tấn cho dự án trang trại gió

Liêu Ninh trong cầu

Liêu Ninh trong cầu

Liêu Ninh trong cầu

Dự án Vitals:

Ứng dụng: Cầu tiếp cận quan trọng cho các bộ phận tuabin gió hạng nặng

Địa điểm: Trang trại gió Ping'anpu, thành phố Tieling, tỉnh Liêu Ninh, Trung Quốc

Chiều dài nhịp: 24 mét (79 feet)

Cấu hình: Loại boong, 8 hàng, một lớp

Ứng dụng: Cầu xây dựng bán vĩnh cửu, tải trọng cực lớn

Giải pháp được thiết kế cho ngành năng lượng tái tạo:

Dự án này cung cấp một tuyến giao thông quan trọng cho việc xây dựng một trang trại gió lớn ở tỉnh Liêu Ninh. Thách thức chính là tạo ra một tuyến đường tiếp cận có khả năng hỗ trợ trọng lượng khổng lồ của các bộ phận tuabin gió—chẳng hạn như vỏ bọc, phần tháp và cánh quạt—vượt xa khả năng của các cây cầu tạm thời tiêu chuẩn.

Điểm nổi bật về kỹ thuật và thiết kế được thiết kế theo yêu cầu:

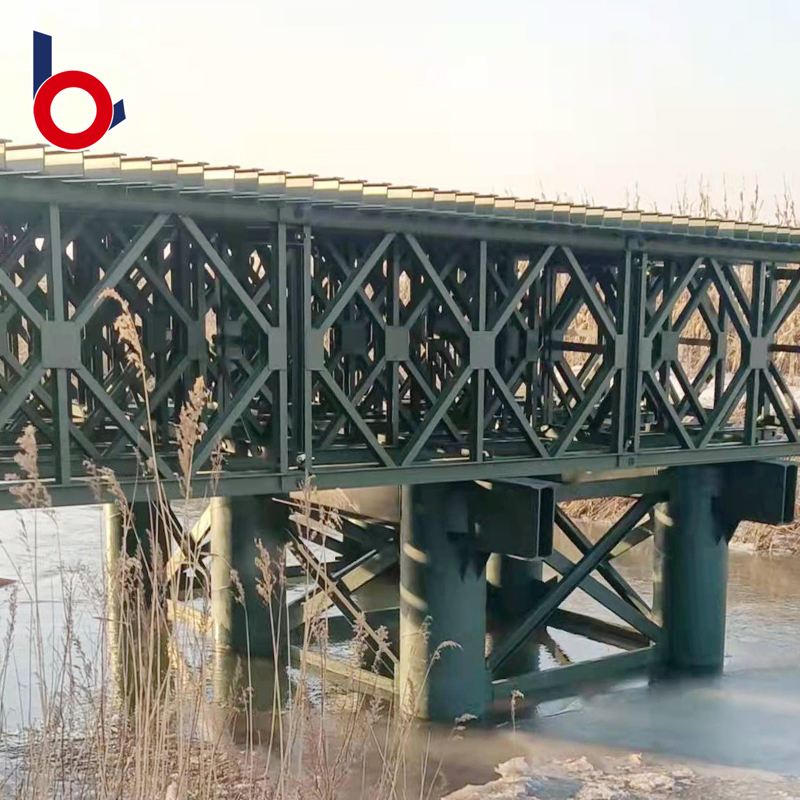

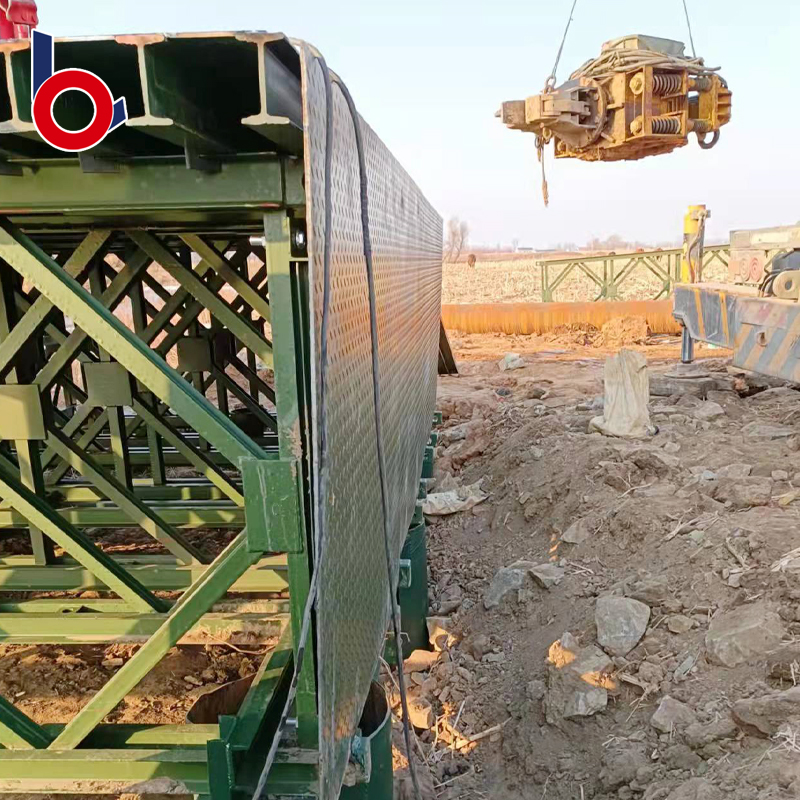

Khả năng chịu tải cực lớn 120 tấn: Để xử lý trọng lượng khổng lồ 120 tấn của các phương tiện vận tải chuyên dụng, cấu hình một lớp, 8 hàng, loại boong tùy chỉnh đã được thiết kế. Trong thiết kế mạnh mẽ này, tám đường song song của giàn Loại 321 được sắp xếp cạnh nhau ngay bên dưới lòng đường, tạo ra nền móng mật độ cao cho nhịp dài 24 mét.

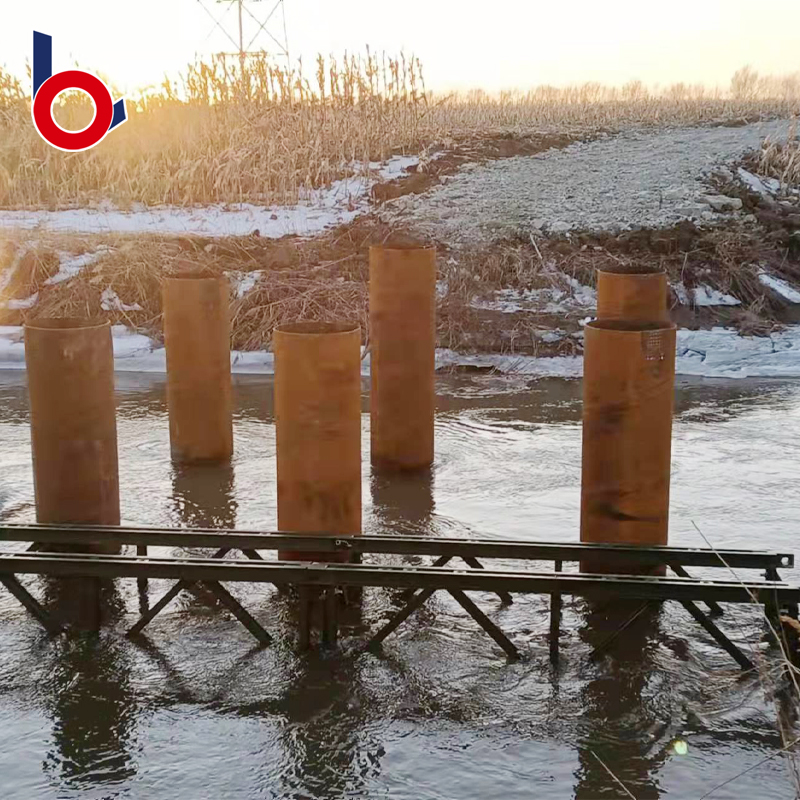

Móng cọc ống thép cho đất mềm: Cấu trúc thượng tầng được hỗ trợ bởi cấu trúc phụ gồm các trụ ống thép xoắn ốc đường kính 630mm。 Loại móng này lý tưởng để lắp đặt nhanh chóng trong điều kiện đất mềm thường thấy ở các khu vực trang trại gió, tạo nền móng sâu và ổn định cho tải trọng nặng ở trên.

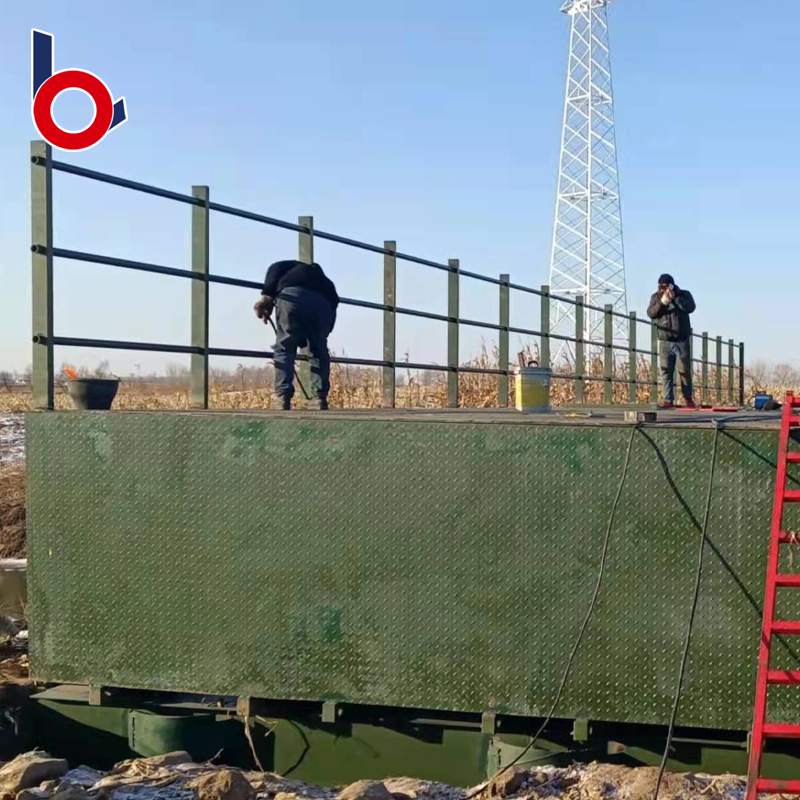

Đường vận chuyển rộng và sàn hạng nặng: Cây cầu có đường rộng 6 mét để chứa các phương tiện vận tải cỡ lớn。 Bề mặt bao gồm các tấm sàn hạng nặng chuyên dụng với thiết kế không cần bảo trì, được chế tạo để chịu được áp lực cường độ cao, lặp đi lặp lại của giao thông xây dựng.

Điểm chuẩn cho cơ sở hạ tầng năng lượng tái tạo:

Dự án cầu trang trại gió Liêu Ninh nêu bật vai trò quan trọng mà hệ thống mô-đun của chúng tôi có thể phát huy trong lĩnh vực năng lượng tái tạo. Nó thể hiện khả năng của chúng tôi trong việc nhanh chóng cung cấp các giải pháp tiếp cận tùy chỉnh, cường độ cực cao nhằm giải quyết các thách thức hậu cần đặc biệt khi xây dựng trang trại năng lượng mặt trời và gió, giúp chúng tôi trở thành đối tác đáng tin cậy trong việc phát triển năng lượng xanh.
