| Số: | |
|---|---|
Nhỏ gọn 200
BAILEY
Giới thiệu tiếng Anh:
Triển lãm dự án:

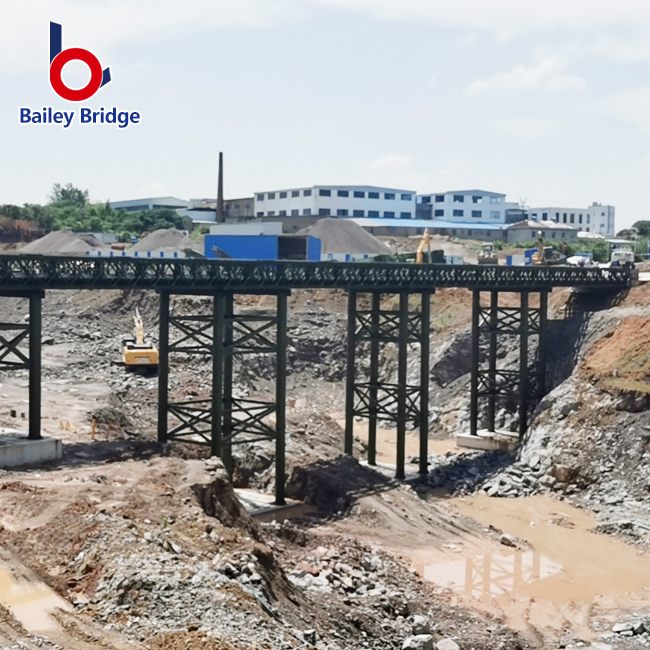

Cây cầu xây dựng chìa khóa trao tay 108m cho Dự án Sông Qinhuai Nam Kinh
Dự án Vitals:
Ứng dụng: Cầu truy cập hạng nặng cho một dự án cải thiện kênh lớn
Địa điểm: Sông Qinhuai, Nam Kinh, tỉnh Giang Tô, Trung Quốc
Tổng chiều dài: 108 mét (354 feet), được cấu hình trong 5 nhịp 21,6m mỗi
Cấu trúc thượng tầng: Loại 321, hàng đôi, lớp đơn, gia cố (DSR)
Cấu trúc: Các trụ ống thép tùy chỉnh 630mm x 10 mm
Một giải pháp cầu nối toàn diện cho các công trình dân sự lớn:
Dự án này yêu cầu một cây cầu truy cập bán vĩnh viễn quy mô lớn để hỗ trợ một sáng kiến cải tiến kênh đường thủy lớn trên sông Qinhuai lịch sử của Nam Kinh. Cấu trúc cần thiết để tạo điều kiện cho việc vận chuyển các phương tiện, thiết bị và vật liệu xây dựng hạng nặng trên kênh sông rộng.
Kỹ thuật nổi bật & Thiết kế tích hợp:

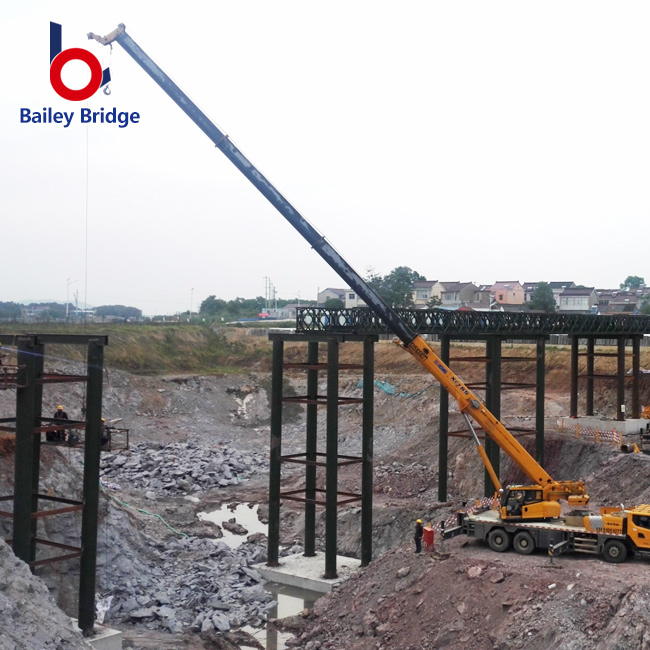

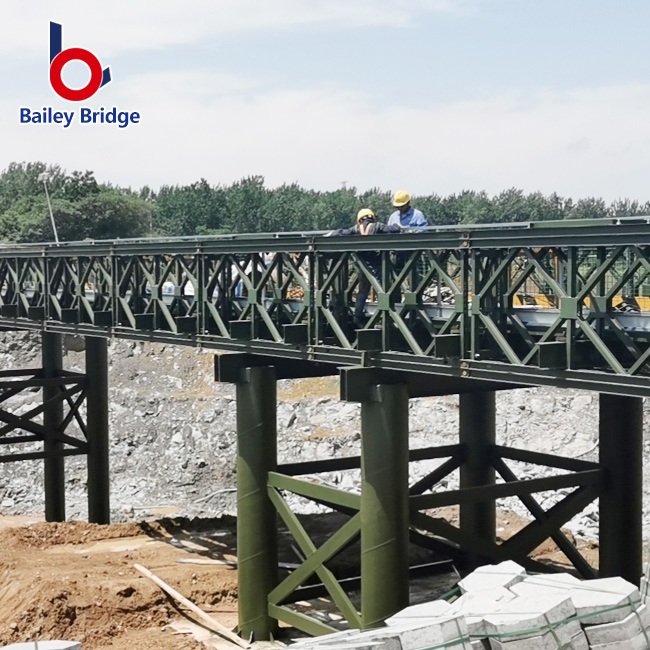

Hệ thống chìa khóa trao tay hoàn chỉnh: Chúng tôi đã cung cấp một giải pháp chìa khóa trao tay toàn diện không chỉ bao gồm cấu trúc thượng tầng cây cầu mà còn cả các trụ ống thép được thiết kế tùy chỉnh. Cấu trúc cơ sở, được xây dựng từ đường kính 630mm mạnh mẽ, ống thép độ dày tường 10 mm, cung cấp một nền tảng ổn định, được lắp đặt nhanh chóng và có thể tái sử dụng cho cây cầu.
Phạm vi lớn, vượt qua đa nhịp:

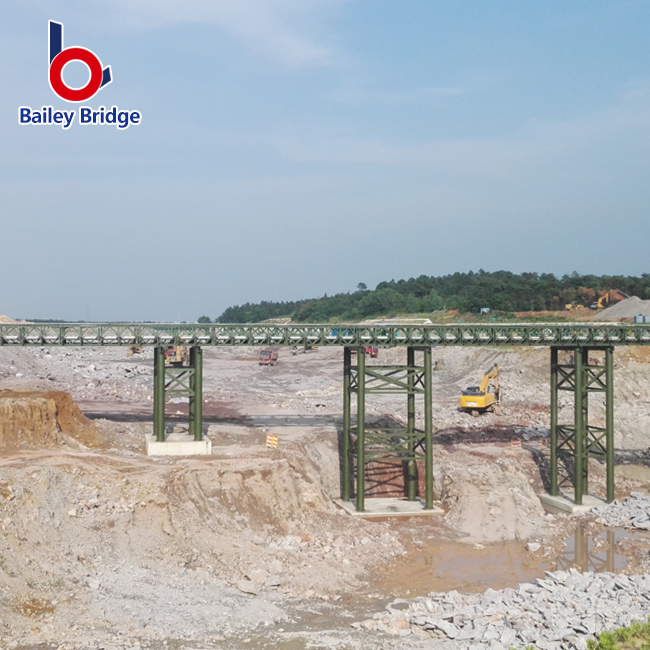

Đạt được tổng chiều dài 108 mét, cây cầu bao gồm năm nhịp 21,6 mét thống nhất, thể hiện khả năng của chúng tôi trong việc thực hiện giao cắt tạm thời hoặc bán vĩnh viễn cho các dự án dân sự lớn.
Cấu trúc thượng tầng mạnh mẽ và đáng tin cậy: Sàn cầu sử dụng cấu hình hai hàng, lớp đơn, một lớp, DSR) cổ điển. Điều này cung cấp một tuyến đường bộ rõ ràng rộng 4 mét được đánh giá cho công suất tải 40 tấn, đủ cho tất cả lưu lượng xây dựng dự kiến.

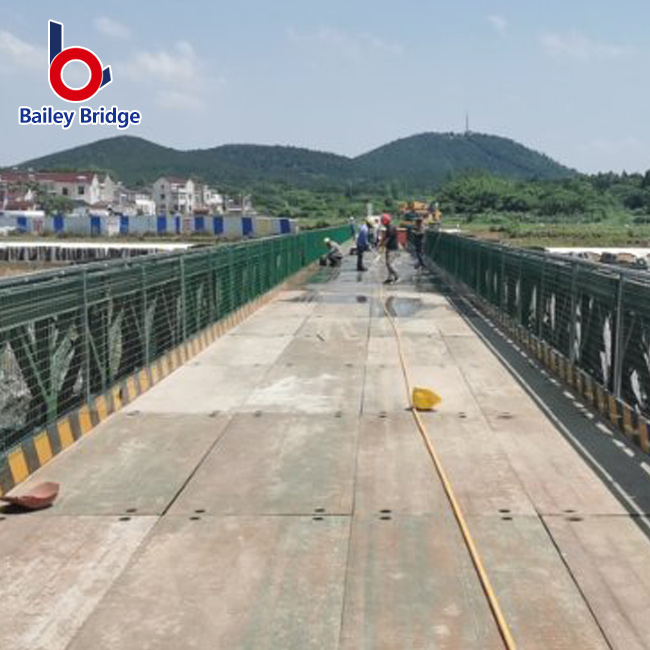

Các tính năng an toàn nâng cao: Để đảm bảo sự an toàn của nhân viên tại chỗ, cây cầu được trang bị lưới bảo vệ người đi bộ tích hợp và lề đường an toàn, làm cho nó phù hợp với giao thông xe và chân hỗn hợp.
Một điểm chuẩn để kết nối xây dựng tích hợp: Dự án sông Qinhuai là một ví dụ điển hình cho các khả năng giải pháp 'One-Stop ' của chúng tôi. Bằng cách kết hợp các hệ thống cầu mô-đun tiêu chuẩn của chúng tôi với các trụ thép được thiết kế tùy chỉnh, chúng tôi cung cấp một giải pháp cơ sở hạ tầng hiệu quả, kinh tế và an toàn cho các công trình kỹ thuật dân dụng quy mô lớn, giảm đáng kể thời gian chuẩn bị dự án.
Lợi thế của chúng tôi
-------------------------------------- ▶
Lựa chọn cẩn thận các vật liệu
Sự khéo léo nghiêm ngặt
Đảm bảo chất lượng
Quản lý toàn vẹn
Đội ngũ kỹ thuật
Dịch vụ sau bán hàng
Hiển thị bộ phận cầu
-------------------------------------- ▶
JSBL-016
Sàn giao lộ
JSBL-018
Cây cầu kết thúc
JSBL-020
Tấm cuối cầu nối
JSBL-026
Đầu nối ngã ba
JSBL-028
Mang
JSBL-039
Dầm phân phối
| Bảng giới hạn của ZB200 Truss Press | |||||||||
| hình thức cấu trúc | |||||||||
| KHÔNG | lực lượng nội bộ | Không gia cố mô hình | mô hình củng cố | ||||||
| Ss | DS | TS | QS | SSR | DSR | TSR | QSR | ||
| 200 | Giàn tiêu chuẩn thời điểm (kn.m） | 1034.3 | 2027.2 | 2978.8 | 3930.3 | 2165.4 | 4244.2 | 6236.4 | 8228.6 |
| 200 | Giàn tiêu chuẩn Shear (KN) | 222.1 | 435.3 | 639.6 | 843.9 | 222.1 | 435.3 | 639.6 | 843.9 |
| 201 | Giàn uốn cao thời điểm (kn.m） | 1593.2 | 3122.8 | 4585.5 | 6054.3 | 3335.8 | 6538.2 | 9607.1 | 12676.1 |
| 202 | Giàn uốn cao Shear (KN) | 348 | 696 | 1044 | 1392 | 348 | 696 | 1044 | 1392 |
| 203 | Lực cắt của siêu Giàn cắt cao (KN) | 509.8 | 999.2 | 1468.2 | 1937.2 | 509.8 | 999.2 | 1468.2 | 1937.2 |
| Bảng ZB200 đặc điểm hình học của cầu giàn （Half Bridge） | ||||
| kết cấu | Đặc điểm hình học | |||
| Đặc điểm hình học | Diện tích hợp âm (CM2) | Phần Thuộc tính （CM3） | Khoảnh khắc của Quán tính (CM4) | |
Ss hàng đơn, lớp đơn | SS một hàng, một lớp đơn | 25.48 | 5437 | 580174 |
SSR một hàng, một lớp đơn, củng cố | 50.96 | 10875 | 1160348 | |
DS hai hàng, lớp đơn | DS hai hàng, lớp đơn | 50.96 | 10875 | 1160348 |
| DSR1 hai hàng, một lớp đơn, củng cố | 76.44 | 16312 | 1740522 | |
| DSR2 hai hàng, một lớp đơn, chỉ được củng cố trên đỉnh | 101.92 | 21750 | 2320696 | |
TS ba hàng, lớp đơn | TS ba hàng, lớp đơn | 76.44 | 16312 | 1740522 |
| TSR2 ba hàng, một lớp đơn, chỉ được củng cố trên đỉnh | 127.4 | 27185 | 2900870 | |
| TSR3 ba hàng, một lớp đơn, chỉ được gia cố ở phía dưới | 152.88 | 32625 | 3481044 | |
| QS hàng tứ giác, lớp đơn | QS ROW ROW, MỘT LAYER | 101.92 | 21750 | 2320696 |
| QSR3 hàng tứ giác, một lớp đơn, chỉ được củng cố trên đỉnh | 178.36 | 38059 | 4061218 | |
| QSR4 hàng tứ giác, một lớp đơn, chỉ được gia cố ở phía dưới | 203.84 | 43500 | 4641392 | |
