Các dự án cơ sở hạ tầng đứng vững hay thất bại tùy thuộc vào lựa chọn cơ cấu ban đầu. Các kỹ sư phải đánh giá cẩn thận hình học và vật lý trước khi động thổ. Đánh giá khả năng tồn tại của cấu trúc đối với các dự án cơ sở hạ tầng đòi hỏi phải cân bằng khả năng chịu tải, chiều dài nhịp và ngân sách. Việc dựa vào kết cấu dầm cơ bản cho các nhịp không phù hợp sẽ dẫn đến hư hỏng kết cấu hoặc chi phí vật liệu quá cao.
Việc chuyển đổi từ vật lý lý thuyết sang quản lý dự án ứng dụng sẽ làm rõ thách thức này. Chúng tôi xem xét lý do tại sao cơ học hình học của cầu giàn cho phép khả năng chịu tải lớn hơn. Bạn sẽ khám phá chính xác thời điểm cần chỉ định nó trên thiết kế dầm tiêu chuẩn. Chúng tôi phác thảo các chiến lược triển khai cụ thể và đánh giá rủi ro cho bản dựng lớn tiếp theo của bạn. Người quản lý dự án có thể sử dụng những hiểu biết sâu sắc này để hợp lý hóa việc mua sắm và đảm bảo tính toàn vẹn về cấu trúc lâu dài.
Phân bố lực: Cầu giàn sử dụng các hình tam giác liên kết với nhau để chuyển mô men uốn thành lực căng và nén thuần túy, loại bỏ điểm yếu trung tâm vốn có của cầu dầm.
Khả năng mở rộng nhịp: Trong khi cầu dầm chịu tải trọng chết tăng theo cấp số nhân trên khoảng cách dài, kết cấu giàn duy trì tỷ lệ cường độ trên trọng lượng cao, cho phép các nhịp không được hỗ trợ dài hơn đáng kể.
Tính linh hoạt trong triển khai: Các tùy chọn mô-đun được thiết kế sẵn (chẳng hạn như cầu giàn bailey) cung cấp khả năng triển khai nhanh chóng cho cả nhu cầu cơ sở hạ tầng tạm thời và lâu dài.
Thực tế đánh đổi: Độ bền nâng cao của thiết kế giàn đi kèm với độ phức tạp chế tạo tăng lên và yêu cầu bảo trì cao hơn do khối lượng khớp kết cấu cao hơn.
Các kết cấu vững chắc phải đối mặt với những hạn chế vật lý nghiêm trọng trên khoảng cách xa. Đầu tiên chúng ta phải hiểu cơ chế của mômen uốn. Khi tải nặng đè xuống một nhịp đơn giản, kết cấu sẽ bị uốn cong. Lực nén tập trung nhiều ở mép trên. Những lực này đẩy vật chất vào trong. Đồng thời, lực kéo kéo mép dưới ra ngoài. Vật liệu chủ động tách ra.
Động lực này tạo ra một lỗ hổng cấu trúc lớn. Một "vùng chết" hình thành ngay giữa nhịp. Các kỹ sư gọi đây là trục trung hòa. Vật liệu nằm dọc theo mặt phẳng trung tâm này hầu như không chịu ứng suất. Nó tăng thêm trọng lượng chết nặng nhưng mang lại lợi ích cấu trúc tối thiểu. Bạn không thể đơn giản xây những nhịp cầu dày hơn để vượt qua những con sông rộng hơn. Cấu trúc cuối cùng sụp đổ dưới sức nặng khổng lồ của chính nó. Giới hạn nghiêm ngặt này xác định độ dài nhịp không được hỗ trợ.
Hình học khung xương giải quyết hoàn toàn vấn đề về trọng lượng chết này. Mạng lưới hình tam giác phân phối lại tải trọng hướng xuống theo trục. Lực truyền thẳng dọc theo các cấu kiện thép. Các hình dạng hình học chuyển đổi lực uốn thành lực căng và lực nén thuần túy. Không có mảnh nào uốn cong. Chúng đẩy nhau hoặc kéo nhau ra.
Thiết kế này tích cực tham gia vào tất cả các vật liệu trong cấu trúc. Các hình tam giác giao nhau buộc mỗi dầm thép phải chia sẻ tải trọng. Điều này ngăn cản sự tập trung ứng suất bị cô lập. Một đoàn tàu chở hàng nặng có thể đè lên một đoạn cụ thể. Các hình tam giác xung quanh ngay lập tức kéo và đẩy vào nhau. Chúng chuyển ứng suất cục bộ một cách an toàn vào mố bê tông. Hình tam giác không thể biến dạng. Bạn không thể thay đổi hình dạng của chúng mà không làm gãy một trong các cạnh. Sự cứng nhắc về mặt toán học này tạo ra sự ổn định chưa từng có.
Kỹ sư dự án phải tính cả tĩnh tải và hoạt tải. Tải trọng chết thể hiện trọng lượng vật lý của thép và bê tông. Tải trực tiếp đại diện cho lưu lượng truy cập đang di chuyển. Một nhịp bê tông hoặc thép đặc đòi hỏi khối lượng vật liệu lớn để hỗ trợ tải trọng lớn. Tàu chở hàng và vận tải thương mại hạng nặng đòi hỏi cơ sở hạ tầng dày đặc và nặng nề.
Một thiết kế khung xương hoạt động khác nhau. Nó thay thế vật liệu khối nặng bằng không gian trống và các góc chiến lược. Nó duy trì tỷ lệ sức mạnh trên trọng lượng tuyệt vời. Ngưỡng nhịp cụ thể quyết định các lựa chọn cấu trúc. Các nhịp cầu vững chắc trở nên không khả thi về mặt kinh tế và cấu trúc vượt quá 80 feet nếu không có trụ trung gian. Trọng lượng chết chỉ đơn giản là tăng quá lớn. Cấu trúc xương dễ dàng vượt qua hàng trăm feet mà không cần hỗ trợ trung tâm. Chúng vẫn nhẹ trong khi dễ dàng mang theo tải trọng thương mại tối đa.
Cầu phải đối mặt với nhiều vấn đề hơn là chỉ tải trọng giao thông theo chiều dọc. Họ phải sống sót trước những áp lực môi trường khắc nghiệt. Gió gây áp lực ngang lớn lên các công trình lớn. Cấu hình vững chắc đón gió giống như một chiếc thuyền buồm. Chúng bị mất ổn định khí động học nghiêm trọng trong các cơn bão.
Vải hở làm giảm đáng kể sức cản gió nguy hiểm này. Gió giật tốc độ cao đi thẳng qua các hình tam giác giao nhau. Cấu trúc hầu như không di chuyển. Các kỹ sư thường chỉ định các thiết kế khung xương ở khu vực ven biển hoặc thung lũng sâu. Sự ổn định khí động học ngăn ngừa xoắn xoắn. Nước lũ cũng đi qua phần xương dưới dễ dàng hơn nhiều. Rào chắn bê tông vững chắc chặn nước và mảnh vụn. Điều này thường gây ra sự cố thảm khốc trong mùa lũ lụt.
Các kỹ sư phải đối mặt với một nghịch lý thú vị về tài chính và hậu cần ở đây. Thiết kế khung xương sử dụng nguyên liệu thô ít hơn đáng kể. Bạn mua ít thép hoặc gỗ hơn để đạt được độ bền tương đương với một nhịp đặc. Mua sắm vật liệu giảm mạnh.
Tuy nhiên, bạn đánh đổi khối lượng vật liệu để chế tạo phức tạp. Thợ hàn và thợ chế tạo phải lắp ráp hàng chục mối nối giao nhau. Họ cắt góc, khoan lỗ và cố định các tấm nặng. Quá trình sử dụng nhiều lao động này đòi hỏi những người thợ có tay nghề cao. Một tấm vững chắc đòi hỏi ít thao tác của con người hơn. Chúng tôi nhận thấy nhu cầu nguyên liệu thô thấp hơn được bù đắp bởi nhu cầu hàn và lắp ráp tăng cao.
Bạn phải đánh giá một cách minh bạch gánh nặng kiểm tra dài hạn. An toàn kết cấu phụ thuộc hoàn toàn vào việc bảo trì định kỳ. Các thiết kế khung xương có nhiều nút, tấm lót và khớp bắt vít. Những kết nối quan trọng này rất dễ bị mỏi. Tải theo chu kỳ từ lưu lượng truy cập hàng ngày làm suy yếu dần các kết nối. Các khớp cũng bẫy bụi bẩn và độ ẩm. Điều này làm tăng tốc độ ăn mòn cục bộ.
Hãy đối lập thực tế khắt khe này với thiết kế nguyên khối. Một nhịp bê tông đặc thể hiện một sơ đồ kiểm tra tương đối đơn giản. Người kiểm tra chủ yếu tìm kiếm các vết nứt bề mặt lớn hoặc sự nứt gãy của kết cấu. Họ không phải kiểm tra hàng trăm bu lông riêng lẻ. Người quản lý dự án phải lập kế hoạch cho các đoàn kiểm tra chuyên ngành khi lựa chọn thiết kế khung xương. Các tiêu chuẩn công nghiệp bắt buộc phải kiểm tra bằng hình ảnh và siêu âm nghiêm ngặt đối với các mối nối kết cấu.

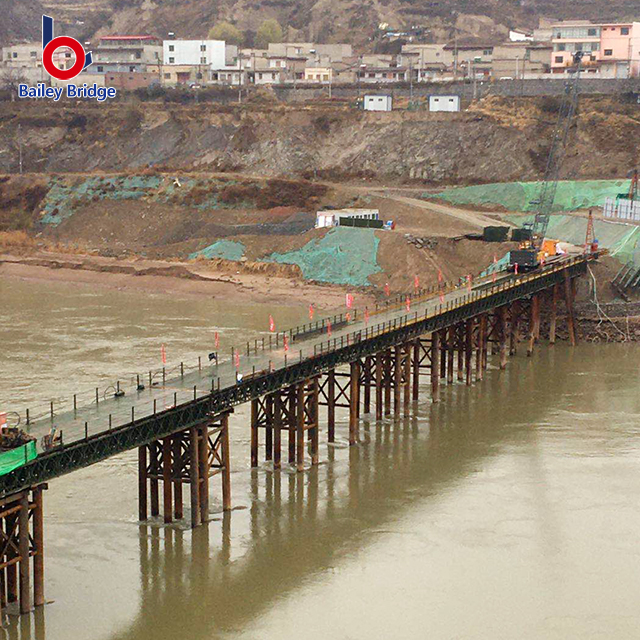

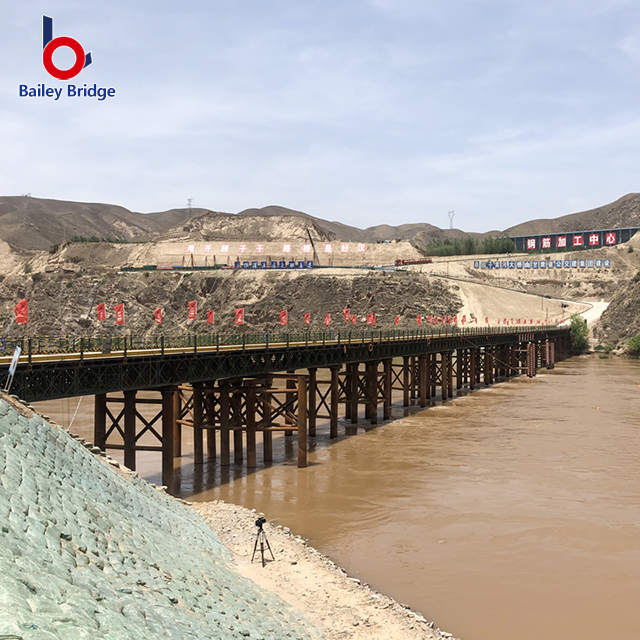

Kỹ thuật hiện đại phụ thuộc rất nhiều vào tiêu chuẩn hóa. Tiêu chuẩn hóa sức mạnh cho phép triển khai cực kỳ nhanh chóng. Cầu giàn Bailey là một ví dụ điển hình cho sự đổi mới này. Bạn có thể chế tạo trước các tấm thép giống hệt nhau trong nhà máy. Sau đó, các đội ghim các tấm này lại với nhau tại chỗ để đạt được độ dài chính xác theo yêu cầu.
Khả năng mô-đun giải quyết những cơn ác mộng hậu cần phức tạp. Bạn có thể triển khai chúng ở bất cứ đâu. Chúng ta hãy xem xét các kịch bản triển khai chính:
Cứu trợ thiên tai: Nước lũ thường xuyên cuốn trôi cơ sở hạ tầng nông thôn. Các đội cấp cứu nhanh chóng triển khai các bảng mô-đun để kết nối lại các cộng đồng bị mắc kẹt.
Đường vòng khẩn cấp: Việc sửa chữa đường cao tốc lớn đòi hỏi phải có đường tránh tạm thời. Các tấm mô-đun mang lại lưu lượng thương mại lớn trong khi các đội sửa chữa tuyến đường chính.
Đường khai thác gỗ: Hoạt động lâm nghiệp tiến sâu vào vùng hoang dã. Chúng yêu cầu những lối đi chắc chắn dành cho xe tải chở gỗ nặng.
Tiếp cận công trình từ xa: Các công ty khai thác mỏ và nhà xây dựng đập cần khả năng tiếp cận công trình nặng nề tạm thời qua các khe núi xa xôi.
Thiết kế mô-đun được tiêu chuẩn hóa giúp hạ thấp các rào cản chính trong việc chuẩn bị địa điểm. Bạn có thể vận chuyển các bộ phận thép riêng lẻ bằng xe tải thương mại tiêu chuẩn. Bạn không cần giấy phép tải quá khổ. Các đội lắp ráp cấu trúc bằng các dụng cụ cầm tay đơn giản và thiết bị cơ bản. Nhiều thiết kế sử dụng phương pháp phóng đúc hẫng. Các đội thi công công trình trên đất khô. Họ sử dụng con lăn để đẩy nó từ từ qua khoảng trống. Bạn không cần cần cẩu nâng hạng nặng. Bạn không cần những chiếc sà lan đắt tiền ở dòng sông bên dưới.
Việc lựa chọn kiến trúc kết cấu chính xác quyết định sự thành công của dự án. Chúng ta phải điều chỉnh khả năng vật chất phù hợp với những hạn chế về ngân sách và địa điểm. Sử dụng khuôn khổ dưới đây để hướng dẫn các cuộc thảo luận về đấu thầu.
Tiêu chí đánh giá | Thông số kỹ thuật chùm tia rắn | Thông số kỹ thuật khung/giàn |
|---|---|---|
Phạm vi khoảng cách tối ưu | Nhịp ngắn (Dưới 50-80 feet) | Khoảng cách trung bình đến dài (80 đến hơn 300 feet) |
Hình phạt chết trọng lượng | Cực cao trên khoảng cách xa | Rất thấp (tỷ lệ cường độ trên trọng lượng cao) |
Độ phức tạp chế tạo | Thấp (Sản lượng máy nghiền hoặc đổ tiêu chuẩn) | Cao (Nhiều khớp và mối hàn) |
Ổn định khí động học | Kém (Mặt rắn đón gió lớn) | Tuyệt vời (Gió đi qua vải) |
Gánh nặng kiểm tra | Thấp (Bề mặt nguyên khối đơn giản) | Cao (Yêu cầu kiểm tra hàng chục nút) |
Cấu trúc vững chắc vượt trội trong môi trường cụ thể, hạn chế. Bạn nên chỉ định chúng cho các khoảng thời gian ngắn. Chúng hoạt động hoàn hảo ở khoảng cách dưới 50 đến 80 feet. Chúng phù hợp với các dự án hoạt động với ngân sách chế tạo ban đầu eo hẹp. Bạn tránh phải trả tiền cho lao động hàn có chuyên môn cao. Chúng cũng phục vụ tốt khi bạn phải đối mặt với yêu cầu về khoảng trống dọc thấp. Một tấm phẳng chiếm rất ít không gian theo chiều dọc.
Hơn nữa, hãy xem xét hậu cần bảo trì liên tục của bạn. Chỉ định các kết cấu vững chắc trong môi trường mà việc bảo trì mối nối liên tục bị hạn chế về mặt hậu cần. Nếu bạn không thể dễ dàng cử đội kiểm tra đến kiểm tra hàng trăm bu lông thép, hãy tránh dùng dây đai phức tạp.
Hình học khung xương chiếm ưu thế trong kỹ thuật đường dài. Bạn phải chỉ định nó cho các nhịp không được hỗ trợ từ trung bình đến dài. Những hạn chế về môi trường thường cấm xây dựng các trụ bê tông giữa sông. Nước sâu hoặc dòng chảy xiết khiến cho việc hỗ trợ trung tâm không thể thực hiện được. Bạn cần một cấu trúc có thể xóa toàn bộ khoảng trống cùng một lúc.
Bạn cũng cần chúng cho các yêu cầu về tải trọng trực tiếp cao kết hợp với các giới hạn nghiêm ngặt về trọng lượng của nền móng. Đất yếu không thể chịu được trọng lượng lớn của kết cấu bê tông rắn. Thiết kế khung giữ cho tải trọng nền móng có thể quản lý được khi vận chuyển hàng hóa nặng. Cuối cùng, hãy chọn chúng cho các tình huống yêu cầu lắp ráp theo mô-đun nhanh chóng. Tận dụng các thành phần kiểu Bailey được tiêu chuẩn hóa giúp tiết kiệm nhiều tháng thời gian xây dựng.
Thiết kế giàn giúp phân tán ứng suất một cách toán học thay vì chỉ cố gắng chống lại nó bằng vật liệu khối lớn. Nó chuyển đổi mômen uốn phá hủy thành lực căng và lực nén có thể kiểm soát được. Ưu điểm hình học này giúp loại bỏ vùng chết nặng nề thường thấy trong các kết cấu vững chắc. Nó vốn đã mạnh hơn về khoảng cách. Các nhà quản lý dự án đảm bảo các nhịp không được hỗ trợ dài hơn rất nhiều trong khi vẫn duy trì sự ổn định khí động học quan trọng.
Khuyến nghị nhóm mua sắm và người quản lý dự án của bạn tiến hành một cách có hệ thống. Trước tiên, hãy xác định các yêu cầu về nhịp chính xác và giới hạn khoảng trống dọc. Thứ hai, tiến hành đánh giá địa kỹ thuật kỹ lưỡng để xác định cường độ mố và sức chứa của đất. Cuối cùng, hãy tham khảo ý kiến của các kỹ sư kết cấu để chạy mô phỏng hoạt tải cụ thể. Bạn phải hoàn thành các bước này trước khi hoàn tất bất kỳ Yêu cầu Đề xuất chính thức nào.
Trả lời: Một tam giác không thể bị biến dạng do ứng suất mà không làm thay đổi độ dài một cạnh của nó. Không giống như hình chữ nhật, dễ bị lệch thành hình bình hành dưới áp lực ngang, hình tam giác vẫn duy trì các góc cố định của nó. Đặc tính hình học độc đáo này đảm bảo truyền lực cứng nhắc và cực kỳ ổn định dưới tải nặng.
Đáp: Họ sử dụng nguyên liệu thô ít hơn đáng kể, giúp tiết kiệm chi phí mua hàng ban đầu. Tuy nhiên, chúng đòi hỏi lao động có tay nghề cao để chế tạo, hàn và lắp ráp mối nối phức tạp, điều này làm tăng thêm chi phí đáng kể. Lợi tức đầu tư thực sự được nhận ra trong khoảng thời gian dài hơn khi các kết cấu vững chắc trở nên đắt đỏ đến mức không thể tưởng tượng được.
Đáp: Chúng có nhu cầu bảo trì cao hơn do có nhiều mối nối đòi hỏi phải kiểm tra độ mỏi và ăn mòn thường xuyên. Chúng dễ bị tổn thương cục bộ; nếu một thành phần thép quan trọng bị hỏng, toàn bộ cấu trúc sẽ bị tổn hại. Ngoài ra, thiết kế "xuyên giàn" áp đặt các giới hạn khoảng sáng gầm trên cao nghiêm ngặt đối với các loại xe cao.
Đ: Vâng. Mặc dù ban đầu được thiết kế để sử dụng trong trường hợp khẩn cấp quân sự và tạm thời, nhưng những cây cầu bailey mạ kẽm hiện đại lại cực kỳ bền. Các kỹ sư thường xuyên chứng nhận các kết cấu thép mô-đun này trong nhiều thập kỷ sử dụng thương mại lâu dài, đặc biệt là ở môi trường nông thôn, các tuyến đường khai thác gỗ và phát triển mạng lưới giao thông.
