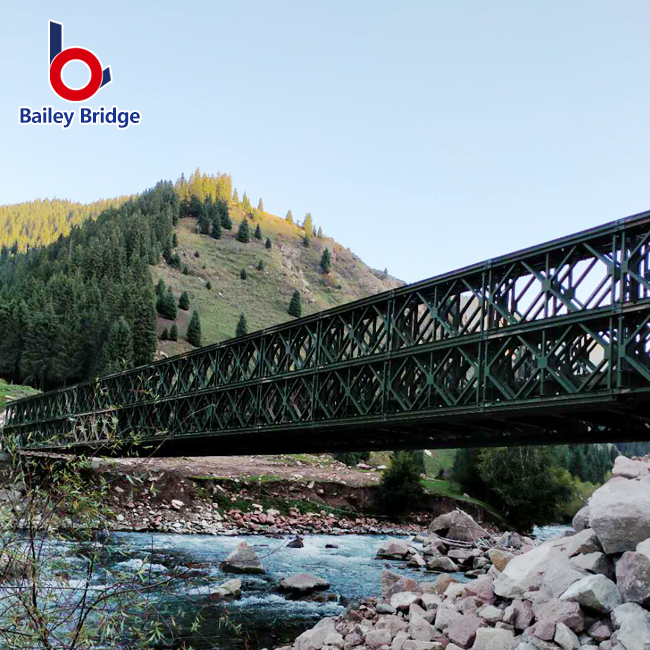

Các nhà quản lý dự án, kỹ sư quân sự và nhà phát triển cơ sở hạ tầng phải đối mặt với sự chậm trễ nghiêm trọng khi đánh giá các kết cấu cầu tạm thời hoặc bán kiên cố. Việc chọn sai cấu hình có nguy cơ gây ra lỗi cấu trúc. Nó cũng mời gọi các hành vi vi phạm tuân thủ hoặc trì hoãn việc mua sắm trên diện rộng. Mối quan hệ cơ bản trong cầu nối mô-đun là mối tương quan nghịch giữa chiều dài nhịp và khả năng chịu tải. Hiểu cách các loại tấm và cấu hình giàn khác nhau thay đổi phương trình này là rất quan trọng để có được kỹ thuật chính xác. Bạn cần những cách đáng tin cậy để đáp ứng các yêu cầu về thiết bị nặng với thực tế kết cấu. Bài viết này cung cấp một khung đánh giá nghiêm ngặt so sánh các loại mô-đun tiêu chuẩn. Người đọc sẽ tìm hiểu các giới hạn về cấu trúc và cấu hình cụ thể cần thiết để đáp ứng Phân loại Tải trọng Quân sự hoặc tiêu chuẩn đường cao tốc thương mại. Chúng tôi chia nhỏ ma trận giàn, loại tấm và giới hạn vật liệu để hướng dẫn việc triển khai tiếp theo của bạn. Hãy xem xét kỹ các đường cơ sở kỹ thuật này một cách cẩn thận. Chúng giúp bạn mở rộng giới hạn tải bằng cách sử dụng cách sắp xếp cấu trúc tiên tiến một cách an toàn.
Mối quan hệ nghịch đảo: Khi chiều dài nhịp tăng lên, tĩnh tải của kết cấu tiêu thụ tỷ lệ phần trăm cao hơn trong tổng khả năng chịu lực, làm giảm hoạt tải cho phép theo cấp số nhân.
Các biến thể của bảng điều khiển: Sự chuyển đổi từ các tấm cầu thép Bailey 100 (CB100) truyền thống sang Compact 200 (CB200) mang lại mức tăng trung bình 33% về cường độ năng suất và khả năng nhịp lớn hơn.
Hệ số cấu hình: Giới hạn tải và nhịp được thiết kế bằng cách kết hợp các giàn và tầng (ví dụ: Đơn-Single so với Triple-Double), cho phép khả năng mở rộng mô-đun dựa trên yêu cầu chính xác của địa điểm.
Thực tế tuân thủ: Người đánh giá phải tính đến độ mỏi của vật liệu, dung sai chốt và các tiêu chuẩn quy định địa phương (ví dụ: AASHTO hoặc Eurocode) cùng với các tuyên bố về năng lực cơ bản của nhà sản xuất.
Mọi dự án cầu nối mô-đun đều bắt đầu với một giới hạn vật lý nghiêm ngặt. Một hệ thống kết cấu trải dài trên một khoảng trống rộng phải chịu được trọng lượng bản thân trước khi có thể hỗ trợ giao thông bên ngoài. Các kỹ sư gọi đây là trọng lượng bản thân. Các phương tiện băng qua đại diện cho tải trực tiếp. Khi tăng chiều dài nhịp, bạn phải thêm nhiều tấm thép hơn để vượt qua khoảng trống. Điều này trực tiếp làm tăng tải chết. Do đó, tĩnh tải tiêu tốn tỷ lệ phần trăm cao hơn trong tổng công suất mômen uốn. Sự đánh đổi này hạn chế tải trực tiếp cho phép theo cấp số nhân.
Bạn không thể đánh giá khả năng chịu tải bằng cách sử dụng các công bố trọng lượng tùy ý. Các kỹ sư đưa ra đánh giá này thông qua các số liệu được tiêu chuẩn hóa. Đối với các ứng dụng quân sự, các đội dựa vào hệ thống Phân loại Tải trọng Quân sự (MLC). Hệ thống MLC xác định các loại tải trọng riêng biệt cho xe có bánh và bánh xích. Nó chiếm khoảng cách trục, diện tích dấu chân và trọng lượng xe. Đối với tải trọng đường cao tốc thương mại tiêu chuẩn, người đánh giá sử dụng tiêu chuẩn tải trọng thiết kế HL-93. Tiêu chí HL-93 đảm bảo kết cấu xử lý an toàn lưu lượng vận chuyển hàng hóa nhiều trục nặng.
Khoảng cách tối đa lý thuyết thường giả định các điều kiện tĩnh, lý tưởng. Tuy nhiên, đánh giá thực tế đòi hỏi các yếu tố an toàn nghiêm ngặt. Xe chuyển động tạo ra lực động. Phanh đột ngột tạo ra tải trọng tác động dọc nghiêm trọng. Gió lớn tạo áp lực ngang lớn lên các tấm cầu. Một cây cầu bailey tiêu chuẩn có thể điều chỉnh các lực này thông qua các thanh giằng và thanh giằng lắc lư chuyên dụng. Bạn phải giảm đáng kể các giới hạn lý thuyết để tính đến môi trường thế giới thực năng động.
Dưới đây là biểu đồ minh họa cho thấy tải trực tiếp cho phép giảm như thế nào khi khoảng cách nhịp tăng theo cấu hình một làn tiêu chuẩn.
Chiều dài nhịp (mét) | Mô hình cấu hình | Tải trọng trực tiếp tối đa ước tính (Tấn) | Yếu tố hạn chế chính |
|---|---|---|---|
15m | Đơn-Đơn (SS) | ~30 - 40 tấn | Ứng suất cắt gần mố |
30m | Đôi-Đơn (DS) | ~40 - 50 tấn | Momen uốn ở giữa nhịp |
45m | Đôi-Đôi (DD) | ~35 - 45 tấn | Tích lũy trọng lượng chết |
60m | Ba đôi (TD) | ~25 - 35 tấn | Sự thống trị tải chết nghiêm trọng |
Việc chọn tấm nền phù hợp sẽ quyết định toàn bộ kết quả của dự án. Các nhà sản xuất chủ yếu sản xuất hai biến thể riêng biệt của tấm cầu mô-đun. Hiểu chính xác kích thước và hành vi cấu trúc của chúng sẽ ngăn ngừa các ứng dụng sai gây tốn kém.
CB100 đại diện cho dòng thiết kế mô-đun nguyên bản. Những tấm này có kích thước tiêu chuẩn dài 3,048 mét và cao 1,448 mét (khoảng 10 feet x 5 feet).
Cấu hình nhịp và tải trọng: CB100 hoạt động tốt nhất cho các nhịp từ ngắn đến trung bình. Các kỹ sư thường triển khai chúng cho những khoảng trống lên tới 50 mét. Họ xử lý tải vừa phải một cách hiệu quả.
Ống kính quyết định: Loại bảng này mang lại hiệu quả chi phí cao. Nó vượt trội trong các trang web triển khai bị hạn chế cao. Bạn sẽ thường thấy chúng được sử dụng cho lối sang đường dành cho người đi bộ, phân luồng giao thông hạng nhẹ hoặc đường khai thác gỗ từ xa.
Sai lầm phổ biến: Người quản lý dự án đôi khi đẩy tấm CB100 vượt quá nhịp dự định để tiết kiệm tiền. Điều này gây ra độ lệch giữa nhịp quá mức và tăng tốc độ giãn dài của lỗ chốt.
Cơ sở hạ tầng hạng nặng hiện đại đòi hỏi khả năng sản xuất cao hơn. Bảng điều khiển CB200 đáp ứng nhu cầu này. Nó có chiều dài 3,048 mét nhưng tăng chiều cao lên 2,134 mét (khoảng 7 feet).
Cấu hình nhịp và tải: Độ sâu bản web cao hơn làm tăng đáng kể khả năng chống mô men uốn. Việc nâng cấp lên cầu cầu thép sử dụng tấm CB200 cho phép nhịp đơn lên tới 80 mét. Các bộ phận thép dày hơn hỗ trợ giao thông có khoảng sáng gầm cao nặng hơn.
Ống kính quyết định: CB200 đóng vai trò là tiêu chuẩn công nghiệp hiện đại cho dịch vụ hậu cần thương mại hạng nặng. Hoạt động khai thác phụ thuộc rất nhiều vào chúng. Chúng dễ dàng hỗ trợ chuyển hướng đường cao tốc nhiều làn.
Bạn không mua một cây cầu có công suất cố định. Bạn thiết kế năng lực tại chỗ. Giới hạn tải trọng và nhịp được mở rộng theo mô-đun bằng cách kết hợp các giàn liền kề và xếp chồng các tầng thẳng đứng. Các kỹ sư sử dụng một danh pháp cụ thể để mô tả các ma trận này.
Quy ước đặt tên luôn liệt kê số lượng giàn cạnh nhau trước tiên. Nó liệt kê các tầng dọc thứ hai. Ví dụ: "Double-Single" có hai giàn được bắt vít cạnh nhau ở mỗi bên của boong, xếp chồng lên nhau cao một tầng. Việc gia cố kết cấu theo cách này trực tiếp giải quyết các vấn đề về tải trọng và nhịp cụ thể.
Cấu hình SS sử dụng một dòng bảng điều khiển mỗi bên. Nó phục vụ các nhịp rất ngắn, thường tối đa khoảng 15 mét. Nó hỗ trợ trọng lượng xe nhẹ. Các đội chọn ma trận SS vì tốc độ lắp ráp đáng kinh ngạc của nó. Một đội nhỏ có thể hạ thủy một cây cầu SS trong vài giờ. Tuy nhiên, nó cung cấp khả năng tải tổng thể thấp nhất.
Khi chiều dài nhịp tăng lên từ 20 mét đến 40 mét, tĩnh tải trở nên rõ ràng hơn. Người đánh giá thường triển khai baily bridge trong cấu hình DS hoặc DD tại đây. Việc thêm một giàn thứ hai liền kề sẽ làm tăng đáng kể lực cản mômen uốn. Cấu hình DD xếp chồng các bảng thứ hai lên trên. Điều này làm cứng cấu trúc một cách đáng kể. Nó cân bằng hoàn hảo tốc độ lắp ráp với nhu cầu vận chuyển hàng hóa thương mại tiêu chuẩn.
Hoạt động cực đoan đòi hỏi cấu hình cực cao. Ma trận TD sử dụng ba giàn cạnh nhau xếp chồng lên nhau cao hai tầng. Các kỹ sư sử dụng thiết lập TD và TDR (Gia cố) cho nhịp tối đa gần 80 mét. Họ cũng sử dụng chúng để hỗ trợ các hoạt động có tải trọng cực lớn. Xe tăng chiến đấu chủ lực và xe ben có khớp nối khai thác hạng nặng yêu cầu mức hỗ trợ này.
Mặc dù khả năng tải đạt mức tối đa nhưng nhược điểm là rất đáng kể. Cấu hình TD yêu cầu thiết bị lắp dựng chuyên dụng. Họ yêu cầu các khu vực phóng lớn hơn nhiều ở bờ gần. Hơn nữa, họ tạo ra khối lượng vận chuyển cao hơn đáng kể do số lượng bộ phận lớn.
Kỹ thuật giàn chỉ giải quyết được một nửa vấn đề. Các nhóm mua sắm phải xem xét kỹ lưỡng các khía cạnh kỹ thuật tốt hơn để đảm bảo khả năng tồn tại lâu dài. Lựa chọn vật liệu ảnh hưởng trực tiếp đến hình phạt về trọng lượng chết.
Lựa chọn sàn làm thay đổi đáng kể hiệu suất của cầu. Sàn trực hướng bằng thép tiêu chuẩn mang lại độ bền vượt trội. Chúng cung cấp tỷ lệ sức mạnh trên trọng lượng đặc biệt. Thiết kế trực hướng sử dụng các sườn thép kín được hàn vào tấm trên cùng. Điều này phân phối tải trọng bánh xe một cách hiệu quả cao trong khi vẫn giữ trọng lượng chết ở mức thấp.
Ngược lại, sàn gỗ cung cấp giải pháp thay thế trả trước rẻ hơn. Tuy nhiên, gỗ làm tăng thêm trọng lượng chết đáng kể. Nó cũng yêu cầu thay thế thường xuyên khi có lưu lượng giao thông lớn. Ngoài ra, bạn phải xem xét chiều rộng của boong. Việc mở rộng kết cấu để chứa được hai làn xe sẽ làm tăng gấp đôi trọng lượng của boong. Nó cũng làm lộ ra một diện tích bề mặt lớn hơn trước tải trọng gió ngang. Việc mở rộng cầu trực tiếp làm giảm chiều dài nhịp tối đa cho phép của nó.
Chất lượng thép thô quyết định độ an toàn của kết cấu. Đánh giá sự cần thiết của các loại thép năng suất cao như Q345 hoặc Q460 một cách cẩn thận. Thép kết cấu năng suất cao chống lại sự biến dạng vĩnh viễn dưới áp lực lớn. Bạn phải cảnh báo nhóm thu mua của mình về những vật liệu rẻ hơn, cấp thấp hơn. Các tấm chất lượng thấp có thể dễ dàng vượt qua bài kiểm tra tải tĩnh vào ngày đầu tiên. Tuy nhiên, chúng nhanh chóng thất bại do mệt mỏi ở chu kỳ cao. Việc tải và dỡ tải liên tục từ xe tải hạng nặng gây ra các vết nứt do ứng suất cực nhỏ ở thép kém chất lượng.
Tiêu chí danh sách rút gọn phải ưu tiên việc điều chỉnh quy định. Kiểm tra các chứng nhận độc lập. Các tiêu chuẩn sản xuất ISO hợp lệ và nhãn hiệu CE chứng minh sự kiểm soát chất lượng của nhà máy. Hơn nữa, bất kỳ cây cầu nào dành cho giao thông công cộng đều phải tuân thủ các quy chuẩn thiết kế quốc gia. Đảm bảo các mô hình kỹ thuật tuân thủ nghiêm ngặt các tiêu chuẩn AASHTO LRFD hoặc quy định Eurocode.
Những thiết kế lý thuyết cuối cùng cũng gặp bụi bẩn. Bạn phải chuẩn bị cho những hạn chế về mặt vật lý ở từng địa điểm cụ thể. Lập kế hoạch khởi động kém làm hỏng tiến độ dự án.

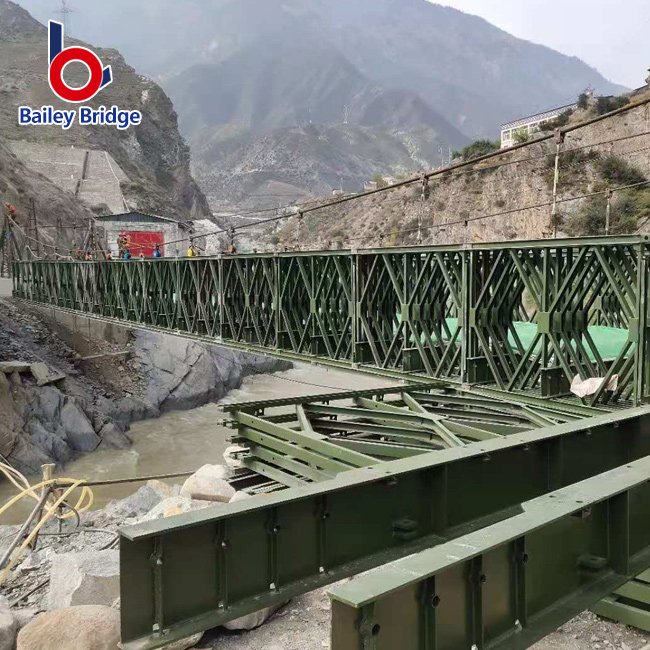

Các kỹ sư hiếm khi nâng các cấu trúc mô-đun nặng vào vị trí bằng cần cẩu. Thay vào đó, họ sử dụng phương pháp phóng đúc hẫng. Các đội lắp ráp cây cầu ở bờ gần trên giường lăn. Họ gắn một "mũi phóng" nhẹ ở phía trước. Máy ủi hoặc máy xúc đẩy toàn bộ cụm qua khe hở.
Phương pháp này đòi hỏi một dàn dựng lớn. Bạn cần một khu vực dàn dựng bằng phẳng ở bờ gần gần bằng chiều dài của cây cầu được đẩy. Nếu bạn phải đối mặt với địa hình đồi núi hạn chế, yêu cầu về dấu chân này có thể loại bỏ hoàn toàn một số thiết kế có nhịp dài nhất định.
Các tấm mô-đun kết nối bằng các chốt thép nặng. Một cây cầu dài 60 mét có hàng chục khớp nối được ghim chặt. Mỗi khớp có dung sai gia công nhỏ. Trong các nhịp dài, dung sai tích lũy này gây ra độ võng hoặc độ lệch cấu trúc. Lưu lượng truy cập chu kỳ cao làm tăng tốc độ mòn của chốt. Các quy trình kiểm tra thường xuyên phải đo độ võng giữa nhịp để đảm bảo kết cấu vẫn nằm trong giới hạn vận hành an toàn.
Các nhóm thu mua phải tuân theo khung đánh giá nghiêm ngặt trước khi thu hút nhà sản xuất. Sử dụng logic từng bước này:
Xác định chính xác độ rộng khe hở tối đa: Đo từ bề mặt ổ trục cứng đến bề mặt ổ trục chắc chắn, không chỉ mép nước.
Xác định tải trọng đơn xe nặng nhất: Phân biệt tải trọng tối đa của trục xe và tổng trọng lượng toàn bộ xe. Tải trọng trục quyết định độ bền của boong; tổng trọng lượng quyết định cấu hình giàn.
Xác định chiều rộng và tuổi thọ làn đường cần thiết: Chỉ định xem dự án là tạm thời (tháng) hay vĩnh viễn (thập kỷ).
Yêu cầu dữ liệu kỹ thuật dành riêng cho địa điểm: Yêu cầu các nhà sản xuất lọt vào danh sách rút gọn về các bản vẽ bố trí chung (GA) chi tiết dựa trên ba biến số đầu tiên.
Thừa nhận Ma trận: Hệ thống cầu nối mô-đun không bao giờ là một sản phẩm phù hợp với tất cả. Mối quan hệ nghịch đảo giữa tĩnh tải và hoạt tải chi phối mọi thứ.
Căn chỉnh cấu hình cho phù hợp với thực tế: Giới hạn tải cuối cùng của bạn hoàn toàn phụ thuộc vào loại bảng điều khiển đã chọn (CB100 so với CB200) và cấu hình tầng giàn bạn đã chọn.
Nhu cầu dữ liệu minh bạch: Ưu tiên các nhà sản xuất cung cấp các tính toán kỹ thuật minh bạch, dành riêng cho từng địa điểm. Loại bỏ các nhà cung cấp chỉ cung cấp biểu đồ năng lực chung, phù hợp với trường hợp tốt nhất.
Lập kế hoạch ra mắt: Đảm bảo sớm có đủ dấu chân trên mặt đất. Phương pháp đúc hẫng quyết định nhu cầu chuẩn bị mặt bằng của bạn.
Hãy hành động: Hãy liên hệ với đội ngũ kỹ thuật bán hàng kỹ thuật có trình độ ngay hôm nay. Cung cấp các phép đo khoảng cách cụ thể của bạn, các yêu cầu MLC mục tiêu và độ rộng làn đường để nhận được đánh giá cấu hình tùy chỉnh.
Đáp: Chiều dài tối đa theo lý thuyết cho một nhịp đơn tiêu chuẩn không có trụ là khoảng 80 mét. Các kỹ sư đạt được điều này bằng cách sử dụng các tấm Compact 200 trong cấu hình Giàn ba, Gia cố hai tầng (TDR). Tuy nhiên, việc đẩy tới mức cực đại 80 mét này sẽ làm tăng đáng kể trọng lượng chết, điều này làm giảm đáng kể khả năng chịu tải trực tiếp cho phép.
Đ: Vâng. Họ thường xuyên xử lý các đơn vị thiết giáp hạng nặng. Tuy nhiên, việc trang bị xe tăng chiến đấu chủ lực đòi hỏi phải tuân thủ nghiêm ngặt các xếp hạng Phân loại tải trọng quân sự (MLC). Xe tăng thường yêu cầu xếp hạng MLC-70 hoặc cao hơn. Để đạt được điều này qua một khoảng cách vừa phải thường yêu cầu cấu hình Triple-Double (TD) hoặc được gia cố để xử lý một cách an toàn dấu vết và trọng lượng của đường đua.
Đáp: Việc mở rộng từ sàn một làn sang sàn hai làn sẽ làm tăng đáng kể trọng lượng chết của kết cấu. Nó đòi hỏi các thanh ngang dài hơn và nặng hơn (dầm ngang). Nó cũng bộc lộ một biên dạng rộng hơn trước các ứng suất gió ngang. Do đó, kết cấu hai làn có giới hạn nhịp tối đa ngắn hơn đáng kể so với mô hình một làn.
Đ: Vâng. Giới hạn tải chiếm tuổi thọ mỏi. Cầu tạm thời thường có thể chịu được tải trọng tối đa cao nhất một cách an toàn trong thời gian ngắn. Việc lắp đặt cố định đòi hỏi mức độ an toàn chặt chẽ hơn và giảm thiểu. Điều này bảo vệ các bộ phận thép khỏi hiện tượng mỏi chu kỳ cao do tải trọng liên tục, mang tính chu kỳ trong nhiều thập kỷ lưu thông hàng ngày.
