Việc chuyển từ mua sắm cầu Bailey sang triển khai thực tế sẽ gây ra những rủi ro đáng kể về kỹ thuật và hậu cần. Mặc dù thiết kế mô-đun của chúng cho phép lắp ráp nhanh chóng nhưng việc chọn phương pháp lắp đặt không chính xác có thể nhanh chóng dẫn đến sự chậm trễ của dự án, vượt chi phí hoặc hỏng hóc cấu trúc thảm khốc. Mỗi khoảng cách đều đưa ra những thách thức riêng. Bạn phải tính đến yếu tố vật lý địa hình, khả năng tiếp cận thiết bị và nhu cầu tải trọng khác nhau trước khi động thổ. Hướng dẫn này đánh giá các phương pháp cài đặt tiêu chuẩn hiện có. Chúng tôi đưa ra các yêu cầu vận hành, hạn chế về địa hình và các chiến lược giảm thiểu rủi ro cần thiết để triển khai an toàn và tuân thủ. Bạn sẽ học cách đánh giá điều kiện địa điểm một cách chính xác. Chúng tôi sẽ giúp bạn cân bằng những hạn chế về lao động với việc sử dụng thiết bị nặng. Cuối cùng, khuôn khổ này cho phép bạn hoàn thiện một phương pháp được điều chỉnh chính xác cho kịch bản vượt biển của bạn.
**Phương pháp phóng côngxon** vẫn là tiêu chuẩn ngành để vượt qua các khoảng trống mà không cần máy móc hạng nặng ở bờ đối diện, mặc dù nó đòi hỏi khoảng trống đáng kể ở phía sau.
**Cẩu cẩu** mang lại khả năng triển khai nhanh nhất cho một cây cầu thép nhưng bị hạn chế nghiêm ngặt bởi khả năng tiếp cận đường bộ, khả năng chịu lực của đất và chi phí huy động thiết bị.
Việc lựa chọn phương pháp phải được quyết định bằng một cuộc khảo sát địa điểm nghiêm ngặt, đánh giá độ rộng khoảng trống, chênh lệch độ cao bờ và các yêu cầu phân loại tải trọng (tham khảo các tiêu chuẩn như FM 5-277).
Giảm thiểu rủi ro trong quá trình lắp đặt đòi hỏi phải tính toán chính xác đối trọng, mũi phóng và vị trí con lăn.
Xác định các điều kiện tiên quyết về kinh doanh và kỹ thuật là bắt buộc trước khi thực hiện phương pháp lắp ráp. Cấu hình địa hình hạn chế đáng kể các lựa chọn phương pháp của bạn. Bạn phải đánh giá độ ổn định của bờ và khả năng chịu lực của đất một cách cẩn thận. Các tấm đế yêu cầu nền đất vững chắc để phân phối tải trọng kết cấu lớn một cách hiệu quả. Luôn xác định trước khu vực tổ chức có sẵn trên ngân hàng nhà. Một không gian làm việc hạn chế sẽ loại bỏ ngay một số kỹ thuật khởi chạy nhất định.
Các nhà lập kế hoạch thường xuyên cân bằng các mốc thời gian chặt chẽ của dự án với chi phí thiết bị cao. Cần cẩu hạng nặng có phí huy động cao đáng kể. Ngược lại, việc phóng con lăn bán thủ công đòi hỏi thời gian lao động dài hơn. Tuy nhiên, chúng làm giảm đáng kể sự phụ thuộc của bạn vào máy móc chuyên dụng. Bạn phải xác minh rằng phương pháp bạn đã chọn có phù hợp với phân loại tải tiêu chuẩn hay không. Cẩm nang dã chiến của Quân đội Hoa Kỳ (FM 5-277) cung cấp một khuôn khổ có thẩm quyền tại đây. Giới hạn dung sai cấu trúc trong giai đoạn khởi động cuối cùng quyết định sự tuân thủ kỹ thuật.
Thông số đánh giá trang web
Chỉ số đánh giá | Ngưỡng quan trọng | Hành động bắt buộc |
|---|---|---|
Khả năng chịu lực của đất | > 200 kPa đối với chân chống hạng nặng | Thực hiện lấy mẫu lõi và kiểm tra địa kỹ thuật. |
Chênh lệch độ cao ngân hàng | Chênh lệch điểm < 5% | Sử dụng khảo sát mức laser để xác nhận độ cao của mố. |
Chiều dài khu vực dàn dựng | Bằng tổng chiều dài cầu | Dọn dẹp chướng ngại vật và phân loại khu vực lắp ráp phía sau. |
Lắp ráp kết cấu trên các con lăn bập bênh đặt ở bờ gần. Đẩy dần dần qua khoảng trống bằng cách sử dụng mũi phóng nhẹ. Kỹ thuật này phát triển mạnh ở những địa hình đầy thách thức. Nó là trường hợp sử dụng lý tưởng cho các khe núi sâu và sông chảy xiết. Nó hoạt động hoàn hảo khi máy móc hạng nặng không thể tiếp cận được bờ xa. Ưu điểm chính giúp loại bỏ hoàn toàn nhu cầu sử dụng thiết bị nâng cỡ lớn. Hơn nữa, quá trình này vẫn có khả năng mở rộng cao đối với các độ dài nhịp khác nhau.
Hạn chế chính liên quan đến yêu cầu đáng kể về không gian phía sau. Bạn cần diện tích dàn phía sau mố bằng toàn bộ chiều dài cầu cộng với mũi phóng. Việc tính toán sai điểm cân bằng sẽ gây ra rủi ro cơ cấu nghiêm trọng. Việc tính toán đối trọng phù hợp vẫn vô cùng cần thiết. Nếu các con lăn phóng bị hỏng do trọng lượng tăng dần, khả năng lật đổ cấu trúc thảm khốc có thể dễ dàng xảy ra.
Thực hiện theo các bước trình tự tiêu chuẩn sau trong quá trình khởi động công cụ đúc hẫng:
Lắp ráp mũi phóng bằng các tấm khung nhẹ.
Đặt các con lăn bập bênh được căn chỉnh chính xác trên trụ cầu nhà.
Nối các tấm cầu chính vào phía sau mũi phóng.
Đẩy kết cấu về phía trước dần dần bằng tời hoặc lao động thủ công.
Thu hút các con lăn tiếp nhận ở bờ xa.
Tháo mũi lao và cắm cầu xuống các ổ trục cố định.
Luôn kiểm tra kỹ việc căn chỉnh con lăn trước khi bắt đầu đẩy. Con lăn không thẳng hàng có thể làm kẹt dây dưới cùng của tấm. Điều này buộc đội lắp ráp phải tạm dừng hoạt động và cắm lại cấu trúc vào giữa quá trình phóng.
Lắp ráp toàn bộ hoặc một phần cầu thép bailey trên nền đất cứng. Sử dụng cần cẩu hạng nặng đơn hoặc kép để nâng nó. Đặt cấu trúc mô-đun trực tiếp lên trụ cầu dựng sẵn. Phương pháp này hoàn toàn phù hợp với cầu vượt đường cao tốc và các tuyến thay thế khẩn cấp trong đô thị. Các khoảng trống có nhịp ngắn với đường vào được cứng hóa cũng được hưởng lợi rất nhiều từ phương pháp này.
Ưu điểm chính tối đa hóa tốc độ cài đặt. Nó giảm thiểu hoàn toàn nhu cầu về mũi phóng. Bạn cũng tránh quản lý các đối trọng phía sau rộng rãi. Tuy nhiên, hạn chế cốt lõi tập trung vào chi phí huy động quá cao. Bạn cần nền đất ổn định có khả năng đỡ các cần cẩu 50 tấn một cách an toàn. Bùn mềm hoặc sỏi không được nén chặt sẽ gây hư hỏng chân chống trong quá trình nâng.
Thực tế triển khai đòi hỏi phải có kế hoạch gian lận tỉ mỉ. Dầm rải ngăn ngừa cong vênh khung xe trong quá trình nâng. Chúng cũng ngăn không cho các tấm mô-đun bị xoắn trong không trung. Đồng bộ hóa cần cẩu kép đòi hỏi sự giao tiếp đặc biệt giữa những người vận hành.
Kiểm tra khả năng nâng: Tính trọng lượng của thiết bị giàn dọc theo các tấm cầu.
Kiểm tra tốc độ gió: Các tấm cầu treo hoạt động như những cánh buồm khổng lồ. Không bao giờ nâng khi gió lớn.
Sử dụng khẩu hiệu: Nhân viên mặt đất phải kiểm soát tải trọng lơ lửng bằng dây thừng chịu lực cao.

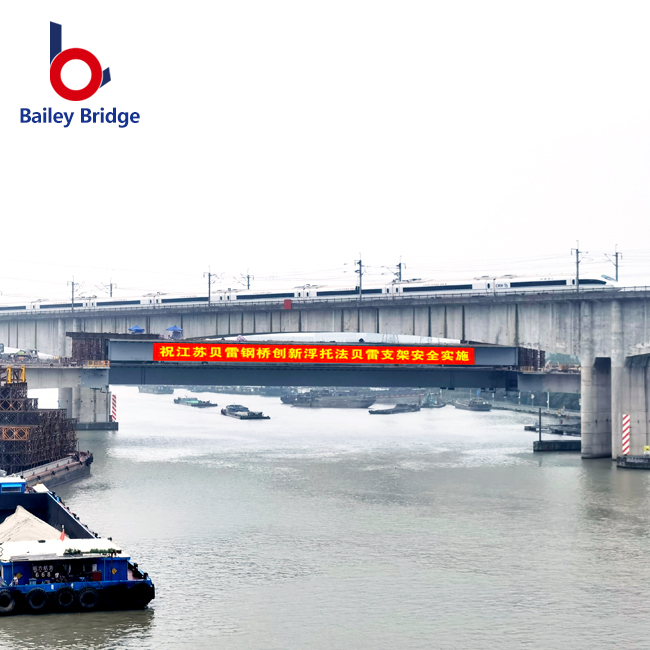

Sử dụng phao nổi hoặc sà lan để hỗ trợ nhịp. Các đội xây dựng cấu trúc và đẩy nó qua các vùng nước rộng dần dần. Cách tiếp cận này phù hợp hoàn hảo với việc vượt sông cực rộng. Trong những kịch bản lớn này, việc phóng đúc hẫng tiêu chuẩn vượt quá giới hạn độ lệch cấu trúc an toàn. Ưu điểm chính bỏ qua hoàn toàn các giới hạn nhịp tối đa tiêu chuẩn. Các lần phóng không được hỗ trợ đơn giản là không thể bao phủ khoảng cách như vậy một cách an toàn.
Tuy nhiên, phương pháp thả nổi vẫn rất dễ bị tổn thương bởi các lực tự nhiên. Dòng nước chảy xiết và sự thay đổi thủy triều liên tục đe dọa sự ổn định. Điều kiện thời tiết khắc nghiệt có thể tạm dừng hoạt động mà không báo trước. Thực tế triển khai yêu cầu ổn định môi trường nước liên tục. Bạn phải neo sà lan thật chắc chắn trước dòng chảy của sông.
Đồng bộ hóa chính xác giữa lắp ráp bên bờ và định vị trên mặt nước đảm bảo thành công. Các đội phải điều chỉnh độ nổi của phao khi trọng lượng cầu tăng lên. Bơm nước vào hoặc ra khỏi két dằn giữ cho boong luôn bằng phẳng. Việc không quản lý lực nổi một cách chính xác sẽ gây ra ứng suất cắt rất lớn lên các mối nối của tấm. Luôn theo dõi cẩn thận các báo cáo thời tiết trước khi bắt đầu lắp đặt nổi.
Tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quân sự và dân dụng đã được thiết lập. Nguyên tắc Sổ tay hướng dẫn thực địa của Quân đội Hoa Kỳ (FM 5-277) quy định trình tự lắp ráp phù hợp. Những khuôn khổ có thẩm quyền này đảm bảo an toàn cho nhân viên ở mọi giai đoạn. Theo dõi độ võng của mũi phóng liên tục. Trọng lực kéo phần đầu xe không được hỗ trợ xuống dưới khi nó đi qua khe hở. Đảm bảo nó gắn thành công các con lăn tiếp nhận ở bờ xa mà không bị vênh. Nếu mũi chạm vào mặt trụ cầu, hãy điều chỉnh độ cao của kích ngay lập tức.
Việc chuyển sang bảo trì thường xuyên bao gồm các quy trình cụ thể sau khi cài đặt. Bạn phải đặt cây cầu vào vòng bi của nó một cách cẩn thận. Sử dụng kích thủy lực đồng bộ để hạ thấp kết cấu đồng đều. Kiểm tra tất cả dung sai của chốt bảng để xác nhận độ cứng của kết cấu. Một chốt lỏng sẽ ảnh hưởng đến toàn bộ khả năng chịu tải.
Thiết lập lịch kiểm tra định kỳ ngay sau khi triển khai. Bảo trì tích cực đảm bảo hiệu suất hoạt động lâu dài. Kiểm tra các thanh ngang, thanh giằng lắc lư và tấm sàn hàng tháng. Siết lại bất kỳ bu lông nào bị lỏng được phát hiện trong quá trình kiểm tra định kỳ này. Văn hóa an toàn chủ động ngăn chặn tình trạng hao mòn nhỏ leo thang thành hư hỏng lớn về cấu trúc.
Đánh giá ma trận chi phí-kết quả một cách cẩn thận. Bạn phải cân nhắc số giờ lao động với việc thuê thiết bị. Việc hạ thủy công xôn đòi hỏi nhiều nhân lực nhưng máy móc tối thiểu. Việc nâng cần cẩu đòi hỏi chi phí thuê đắt đỏ nhưng lại đẩy nhanh quá trình triển khai một cách đáng kể. Việc kiểm tra các nhà thầu lắp đặt sẽ ngăn chặn các lỗi triển khai tốn kém. Hỏi các đối tác tiềm năng về kinh nghiệm lĩnh vực cụ thể của họ. Họ nên hiểu các loại tải trọng riêng biệt và các loại địa hình phức tạp.
Yêu cầu ví dụ về các nhịp tương tự với kích thước dự án của bạn. Bắt đầu khảo sát địa điểm địa kỹ thuật là bước tiếp theo ngay lập tức của bạn. Yêu cầu sơ đồ CAD dành riêng cho phương pháp từ nhà sản xuất kết cấu của bạn. Trực quan hóa trình tự triển khai giúp xác định sớm các tắc nghẽn hậu cần.
Biểu đồ ma trận chi phí đến kết quả
Phương pháp cài đặt | Tốc độ triển khai | Cường độ lao động | Chi phí thiết bị | Trận đấu địa hình hay nhất |
|---|---|---|---|---|
Ra mắt côngxon | Trung bình (Ngày) | Cao | Thấp | Khe núi sâu, vùng sâu vùng xa |
Cẩu cẩu | Nhanh (Giờ) | Thấp | Cao | Khu đô thị, đường cao tốc |
Hỗ trợ phao | Chậm (Tuần) | Cao | Vừa phải | Sông rộng, vùng thủy triều |
Thực hiện các bước tiếp theo có thể hành động này để hoàn thiện dự án của bạn. Đầu tiên, đảm bảo một báo cáo đất được chứng nhận cho cả hai mố ngân hàng. Thứ hai, soạn thảo một bản đánh giá rủi ro toàn diện bao gồm các kiểu thời tiết địa phương. Thứ ba, tham khảo ý kiến nhà sản xuất cầu của bạn để xác minh các công thức đối trọng chính xác cần thiết cho nhịp cụ thể của bạn.
Phương pháp cài đặt phù hợp hiếm khi được ưu tiên. Vật lý địa hình quyết định các lựa chọn hoạt động cuối cùng của bạn. Những hạn chế về ngân sách và hạn chế tiếp cận cũng đóng vai trò quan trọng trong quá trình ra quyết định. Việc tung ra công xôn vẫn là cách tiếp cận linh hoạt nhất trên toàn cầu. Nó giải quyết vấn đề truy cập một cách hiệu quả. Cần trục nâng cung cấp tốc độ chưa từng có, nơi các địa điểm vẫn có thể tiếp cận đầy đủ với vận tải hạng nặng. Cầu phao chinh phục những con sông rộng thách thức những cây cầu thông thường.
Để thực hiện cài đặt hoàn hảo, hãy làm theo các bước quan trọng sau:
Tiến hành khảo sát địa kỹ thuật nghiêm ngặt ở cả hai bờ bến.
Tính toán kích thước khu vực tổ chức chính xác của bạn trước khi đặt hàng các bộ phận.
Căn chỉnh các yêu cầu về loại tải của bạn với các tiêu chuẩn được công nhận như FM 5-277.
Phát triển một kế hoạch đối trọng và gian lận chính xác.
Luôn tham khảo ý kiến của kỹ sư cầu đường đã được chứng nhận. Yêu cầu nhà sản xuất kết cấu của bạn tiến hành nghiên cứu khả thi kỹ lưỡng. Hoàn thiện kế hoạch triển khai của bạn trước khi huy động bất kỳ đội ngũ hiện trường nào tới hiện trường.
Đáp: Nguyên tắc chung yêu cầu diện tích dàn bằng tổng chiều dài của cầu cộng với chiều dài của mũi lao. Không gian này cho phép các đội lắp ráp các tấm và gắn các đối trọng một cách an toàn. Tuy nhiên, các tính toán kỹ thuật cho từng địa điểm cụ thể vẫn là bắt buộc để xác minh kích thước khoảng trống chính xác.
Đáp: Khung thời gian cài đặt phụ thuộc hoàn toàn vào phương pháp đã chọn. Phương pháp đúc hẫng thường mất vài ngày khi được thực hiện bởi đội ngũ đã được đào tạo. Ngược lại, các nhịp lắp ráp sẵn bằng cần cẩu có thể được nâng lên và cố định trong vài giờ, giả sử việc chuẩn bị mặt bằng đã hoàn tất.
Trả lời: Có, cầu baily có thể được lắp đặt bằng thiết bị tối thiểu. Con lăn, kích thủy lực và nguồn nhân lực dồi dào có thể thực hiện thành công việc phóng đúc hẫng. Tuy nhiên, việc kết hợp hỗ trợ cơ học nhẹ như tời điện thể hiện tiêu chuẩn hiện đại để cải thiện hiệu quả và an toàn tại công trường.
Đáp: Các bờ không bằng phẳng đòi hỏi phải chuẩn bị mặt bằng rộng rãi trước khi bắt đầu lắp đặt. Các đội sử dụng cũi gỗ chuyên dụng và các tấm đế có thể điều chỉnh được để san bằng khu vực dàn dựng. Việc phân loại địa hình phù hợp là điều kiện tiên quyết tuyệt đối trước khi đặt các con lăn phóng để ngăn chặn sự lệch cấu trúc.
