Các dự án cơ sở hạ tầng có tỷ lệ đặt cược cực kỳ cao. Các nhà xây dựng hiện đại phải cân bằng cẩn thận khả năng chịu tải nặng, hạn chế về mặt bằng, ngân sách chặt chẽ và độ bền lâu dài cần thiết. Các mô hình lý thuyết được nghiên cứu trong môi trường học thuật thường trông hoàn hảo trên giấy tờ. Tuy nhiên, chúng thường rất khác biệt so với yêu cầu thực tế của công trình dân dụng thương mại. Trên thực tế, một tính toán sai lầm có thể gây ra sự chậm trễ nghiêm trọng, vượt ngân sách lớn hoặc phá hủy cấu trúc thảm khốc. Các nhà lập kế hoạch cần các giải pháp thực tế, được thử nghiệm thực tế hơn là các lý thuyết trừu tượng để đảm bảo an toàn cho người dùng công cộng.
Hướng dẫn này cung cấp một kế hoạch chi tiết toàn diện, ở giai đoạn quyết định được thiết kế riêng cho các nhà quản lý dự án, nhà phát triển và nhà quy hoạch thành phố. Bạn sẽ khám phá chính xác cách đánh giá các thiết kế kết cấu phức tạp và đưa ra lựa chọn vật liệu sáng suốt. Chúng tôi cũng sẽ khám phá các phương pháp mua sắm hiệu quả để đảm bảo một công trình an toàn, có khả năng phục hồi cao ngay từ ngày đầu tiên.
Tính toàn vẹn về kết cấu: Độ bền của cầu giàn phụ thuộc hoàn toàn vào phép đo tam giác hiệu quả, phân phối hiệu quả tải trọng tĩnh, sống và môi trường qua các bộ phận chịu kéo và nén.
Khả năng thay đổi thiết kế: Việc lựa chọn giữa các giàn Pratt, Howe hoặc Warren quyết định hiệu quả vật liệu và khả năng nhịp dựa trên nhu cầu cụ thể của dự án.
Hiệu quả mô-đun: Việc sử dụng các hệ thống được thiết kế sẵn, chẳng hạn như cầu giàn Bailey, giúp giảm đáng kể thời gian triển khai và rủi ro triển khai mà không ảnh hưởng đến mức tải trọng.
Tuân thủ & ROI: Thành công lâu dài đòi hỏi phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật khu vực (ví dụ: AASHTO) và lựa chọn nhà cung cấp chiến lược để giảm thiểu việc bảo trì vòng đời.
Mọi dự án kỹ thuật đều bắt đầu bằng việc xác định vấn đề kinh doanh cốt lõi. Việc thiết kế quá mức một cấu trúc sẽ gây lãng phí ngân sách có giá trị của thành phố hoặc tư nhân. Ngược lại, kỹ thuật kém dẫn đến trách nhiệm pháp lý nghiêm trọng và gây nguy hiểm đến tính mạng. Mục tiêu cuối cùng của bạn là tối ưu hóa cấu trúc thuần túy. Bạn cần một thiết kế hoạt động đáng tin cậy dưới áp lực tối đa mà không làm tăng yêu cầu về vật liệu.
Nền tảng của sự tối ưu hóa này nằm ở sức mạnh của tam giác. Các khối hình tam giác cứng chắc tạo thành xương sống của một cây cầu giàn vững chắc . Không giống như khung hình chữ nhật, hình tam giác không bị biến dạng khi chịu tác dụng của lực lớn. Khi bạn tác dụng trọng lượng lên một hình chữ nhật, nó dễ dàng biến thành hình bình hành. Hình tam giác vốn đã chống lại hiệu ứng cắt này. Chúng khóa hình học tại chỗ, chuyển trọng lượng tác dụng xuống các trụ đỡ.
Để hiểu được các lực này, chúng ta phải phân biệt giữa lực căng và lực nén. Các thành phần của cầu nối hoạt động cùng nhau để quản lý những năng lượng đối lập này. Chúng ta có thể chia nhỏ cơ chế như sau:
Hợp âm trên cùng: Những chùm ngang phía trên này thường xử lý việc nén. Sức nặng từ giao thông ép các thành viên này lại với nhau.
Hợp âm dưới: Những thanh ngang thấp hơn này xử lý độ căng. Khi cây cầu uốn cong nhẹ do sức nặng, các bộ phận phía dưới sẽ giãn ra ngoài.
Thành viên đường chéo: Chúng kết nối các hợp âm trên và dưới. Chúng xen kẽ giữa lực căng và lực nén tùy thuộc vào cách bố trí hình học cụ thể.
Các kỹ sư phải tính toán hai loại trọng lượng chính. Tải trọng tĩnh thể hiện trọng lượng bản thân cây cầu, bao gồm dầm thép, sàn và các thiết bị cố định. Tải trọng động thể hiện trọng lượng trực tiếp, chuyển động, chẳng hạn như giao thông đi lại, xe tải chở hàng hạng nặng và đám đông người đi bộ. Tuy nhiên, trọng lực không phải là kẻ thù duy nhất của bạn. Việc xem xét tải trọng môi trường đóng một vai trò to lớn trong việc tính toán ứng suất ban đầu. Bạn phải tính đến độ đứt gió ngang ở các thung lũng lộ thiên. Bạn phải thiết kế hoạt động địa chấn ở các vùng đứt gãy. Ở những vùng có khí hậu lạnh hơn, bạn phải tính toán trọng lượng chính xác của khả năng tích tụ băng tuyết.
Người mua phải đánh giá các cấu hình cấu trúc khác nhau để xác định hệ thống nào phù hợp với các thông số địa điểm cụ thể của họ. Không có hình học đơn lẻ nào giải quyết được mọi thách thức kỹ thuật. Bạn phải kết hợp loại giàn với chiều dài nhịp, yêu cầu tải trọng và ngân sách vật liệu của mình. Ba giải pháp phổ biến nhất thống trị kỹ thuật dân dụng hiện đại.
Cấu hình Warren sử dụng một loạt các tam giác đều. Hình học này giảm thiểu tổng số thành viên kết cấu cần thiết. Bằng cách loại bỏ các dầm dọc, nó hoàn toàn dựa vào các đường chéo xen kẽ giữa lực căng và lực nén. Tốt nhất là cho các nhịp dài hơn khi bạn phải ưu tiên giảm trọng lượng và tiết kiệm chi phí vật liệu. Nó cung cấp độ cứng tuyệt vời mà không làm nền móng bị quá tải do tĩnh tải quá mức.
Cấu hình Pratt có các bộ phận dọc và các bộ phận chéo dốc về phía giữa nhịp. Dưới tác dụng của tải, các bộ phận thẳng đứng chịu nén, trong khi các bộ phận chéo chịu lực căng. Bởi vì thép xử lý lực căng đặc biệt tốt nhưng có thể bị biến dạng dưới lực nén mạnh, khiến cho các bộ phận có đường chéo dài hơn xử lý lực căng có hiệu quả cao. Nó là tốt nhất cho các ứng dụng xe cộ tiêu chuẩn. Bạn sẽ thường xuyên nhìn thấy cách bố trí này trên các đường cao tốc và đường thủy trong thành phố.
Cấu hình Howe trông giống như một chiếc Pratt bị đảo ngược. Các thành viên đường chéo dốc ra khỏi trung tâm. Ở đây, các bộ phận dọc chịu lực căng, trong khi các bộ phận chéo dài hơn xử lý lực nén. Trong lịch sử, các nhà xây dựng đã sử dụng gỗ để làm đường chéo và sắt để làm đường dọc. Ngày nay, các nhịp thép nặng sử dụng thiết kế này cho các ứng dụng chịu ứng suất cao cụ thể. Tốt nhất là cho các nhịp ngắn hơn có yêu cầu tải trọng tập trung, đặc biệt nặng, chẳng hạn như các tuyến đường sắt chở hàng hoặc các tuyến vận tải công nghiệp nặng.
Dưới đây là bảng tham khảo nhanh nêu chi tiết những khác biệt chính giữa ba cấu hình cấu trúc tiêu chuẩn này.
Cấu hình | Hình học sơ cấp | Phân bổ lực lượng | Ứng dụng lý tưởng |
|---|---|---|---|
Warren | Tam giác đều | Lực căng/nén xen kẽ theo đường chéo | Nhịp dài, hiệu quả vật liệu |
Pratt | Các đường chéo dốc về tâm | Dọc khi nén, đường chéo khi căng | Cầu đường cao tốc và xe cộ tiêu chuẩn |
Howe | Các đường chéo dốc đi | Đường dọc khi căng, đường chéo khi nén | Nhịp ngắn, vận tải đường sắt hạng nặng |
Việc xây dựng cầu truyền thống thường yêu cầu các cấu trúc được hàn tại chỗ, được xây dựng theo yêu cầu riêng. Cách tiếp cận này đòi hỏi nhiều lao động, thời tiết thuận lợi và thời gian dài. Ngày nay, các nhà hoạch định chiến lược ngày càng ưa chuộng các hệ thống mô-đun đúc sẵn. Họ cung cấp giải pháp thay thế có tính khả thi cao, tiết kiệm chi phí cho cả việc lắp đặt tạm thời và lâu dài.

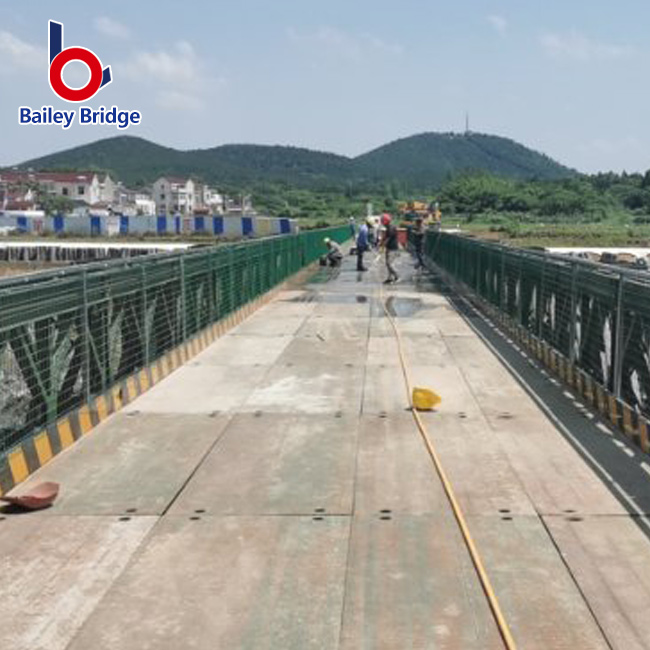

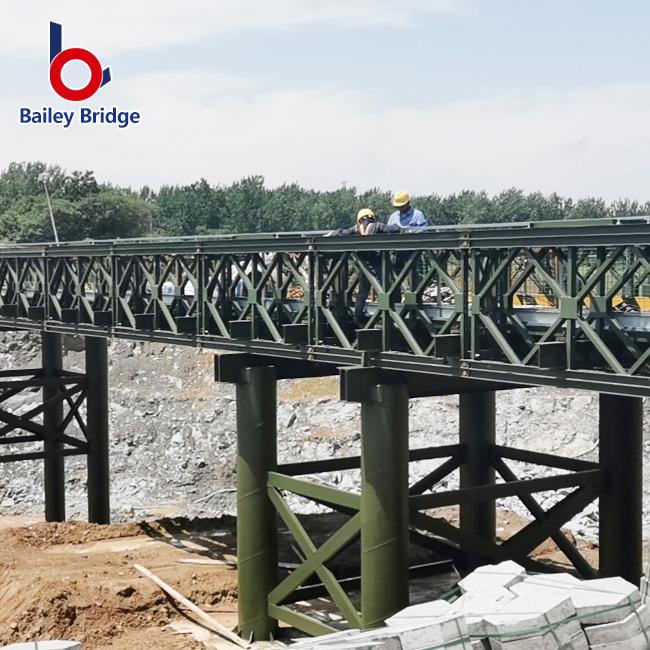

Đi đầu trong cuộc cách mạng mô-đun này là cầu giàn Bailey . Được thiết kế ban đầu bởi Donald Bailey trong Thế chiến thứ hai để triển khai quân sự nhanh chóng, hệ thống này đã phát triển thành một phần chính của kỹ thuật dân dụng thương mại. Nó là một cấu trúc di động, được chế tạo sẵn, được xây dựng từ các tấm thép cường độ cao có thể hoán đổi cho nhau. Các đội kết nối các tấm này bằng các chốt thép chịu lực cao, loại bỏ hoàn toàn nhu cầu hàn phức tạp tại chỗ.
Khi đánh giá một hệ thống mô-đun, người quản lý dự án nên xem xét ba khía cạnh từ tính năng đến kết quả cụ thể:
Khả năng mở rộng: Các bộ phận được tiêu chuẩn hóa vẫn hoàn toàn có thể hoán đổi cho nhau. Nếu nhu cầu giao thông tăng nhiều năm sau lần xây dựng đầu tiên, bạn có thể gia cố cấu trúc. Việc thêm các lớp hoặc hàng tấm bên bổ sung sẽ dễ dàng tăng khả năng chịu tải trở về trước.
Tốc độ: Các đội có thể lắp ráp những cây cầu này bằng máy móc hạng nặng cơ bản. Không phải lúc nào bạn cũng cần cần cẩu lớn và chuyên dụng. Điều này làm giảm đáng kể tổng số giờ lao động, tình trạng gián đoạn tại địa điểm và thời gian đóng đường.
Trường hợp sử dụng: Chúng vượt trội trong các tình huống áp lực cao. Chúng đóng vai trò là đường vòng khẩn cấp lý tưởng sau thảm họa thiên nhiên. Chúng hoàn hảo cho các hoạt động khai thác và khai thác gỗ từ xa yêu cầu xe tải hạng nặng tiếp cận. Hơn nữa, chúng hoạt động hiệu quả như cơ sở hạ tầng đô thị tạm thời đến lâu dài.
Việc lựa chọn vật liệu kết cấu phù hợp sẽ quyết định tuổi thọ và thói quen bảo trì cho dự án của bạn. Chúng tôi đánh giá vật liệu dựa trên độ bền kéo thô, khả năng chống chịu môi trường và trọng lượng. Sự lựa chọn giữa các loại thép và nhôm khác nhau về cơ bản làm thay đổi phương pháp kỹ thuật.
Thép chịu thời tiết, thường được gọi là Cor-Ten, có độ bền đặc biệt cao. Nó cố tình phát triển một lớp gỉ bảo vệ theo thời gian. Lớp oxy hóa này bịt kín thép bên trong khỏi bị phân hủy thêm. Nó yêu cầu bảo trì liên tục thấp đáng kể, khiến nó trở nên lý tưởng cho các địa điểm ở xa hoặc khó tiếp cận. Thép mạ kẽm có một cách tiếp cận khác. Các nhà sản xuất nhúng các thành phần thép vào kẽm nóng chảy. Điều này tạo ra độ bền tối đa trước môi trường khắc nghiệt, ăn mòn. Bạn nên chỉ định nghiêm ngặt các thành phần mạ kẽm cho các khu vực ven biển, khu vực có độ mặn cao hoặc những con đường được xử lý nhiều muối làm tan băng vào mùa đông.
Nhôm kết cấu cung cấp một sự thay thế khác biệt. Nó rất nhẹ và có khả năng chống ăn mòn tự nhiên. Nó không bị rỉ sét như thép chưa được xử lý. Tuy nhiên, nhôm mang lại ngưỡng trọng lượng thấp hơn so với hợp kim thép nặng. Nó phục vụ như một vật liệu lý tưởng cho các nhịp dành cho người đi bộ, cầu sân gôn hoặc các khu vực nhạy cảm với môi trường cần lắp đặt ít tác động.
Ngoài hóa học vật chất, bạn phải ưu tiên bảo mật và tuân thủ. Kỹ thuật là một môn học cực kỳ nghiêm ngặt. Bạn phải yêu cầu các bản vẽ kỹ thuật được đóng dấu chuyên nghiệp từ các kỹ sư kết cấu được cấp phép. Việc tuân thủ các tiêu chuẩn xếp hạng tải trọng khu vực, chẳng hạn như khuôn khổ LRFD của AASHTO (Hiệp hội các quan chức vận tải và đường cao tốc tiểu bang Hoa Kỳ), vẫn hoàn toàn không thể thương lượng. Hơn nữa, bạn phải xác minh kiểm tra mối hàn nghiêm ngặt. Các nhà máy nên sử dụng thử nghiệm siêu âm hoặc chụp X quang để xác nhận mọi mối hàn đều xuyên thấu đúng cách mà không có túi khí ẩn.
Một thiết kế giấy hoàn hảo sẽ chẳng có ý nghĩa gì nếu bạn không thực hiện việc triển khai thực tế. Thực tế thực tế đặt ra những thách thức lớn. Người quản lý dự án phải điều hướng địa hình khó khăn, thời tiết bất ổn và hậu cần máy móc phức tạp.
Chuẩn bị địa kỹ thuật nổi bật là yếu tố rủi ro quan trọng nhất. Những nhịp thép vững chắc nhất sẽ sụp đổ nếu nền móng bị hỏng. Kỹ sư địa kỹ thuật phải kiểm tra khả năng chịu lực của đất trước khi đổ mố. Nếu nền móng bị dịch chuyển, hoặc nếu mố bê tông không được gia cố bằng cốt thép thích hợp thì toàn bộ kết cấu sẽ bị tổn hại. Bạn phải bảo vệ trái đất trước khi thu hẹp khoảng cách.
Hậu cần và vận tải lại tạo ra một lớp phức tạp khác. Việc di chuyển các dầm thép quá khổ đến địa điểm làm việc ở xa hoặc khó tiếp cận đòi hỏi sự phối hợp chính xác. Bạn có thể cần giấy phép đặc biệt, người hộ tống trên đường cao tốc hoặc xe moóc nhiều trục chuyên dụng. Ở các vùng miền núi, đường lùi chật hẹp hoàn toàn có thể ngăn cản việc truyền các chùm tia dài liên tục. Thực tế này thường buộc các nhà quy hoạch phải sử dụng các thiết kế bảng mô-đun.
Cuối cùng, bạn phải chọn phương pháp khởi chạy thích hợp. Việc lắp đặt cần cẩu được thực hiện nhanh chóng nhưng đòi hỏi phải có thiết bị nặng tiếp cận trực tiếp dọc theo bờ kè. Nếu địa hình quá mềm hoặc quá dốc không thể đỡ được cần cẩu 100 tấn thì bạn phải xoay trục. Việc tung ra Cantilever mang lại một sự thay thế tuyệt vời. Các đội lắp ráp cầu trên đất khô phía sau mố. Họ gắn một "mũi phóng" nhẹ ở phía trước. Sử dụng con lăn và máy móc hạng nặng, họ từ từ đẩy cây cầu qua khe hở. Phương pháp đúc hẫng này rất phổ biến cho các hệ thống bảng điều khiển mô-đun.
Bạn đảm bảo sức mạnh lâu dài trong giai đoạn mua sắm và đánh giá ban đầu. Việc lựa chọn một nhà cung cấp đáng tin cậy để thiết kế và chế tạo đòi hỏi một khuôn khổ quyết định cứng nhắc. Đừng chỉ quyết định dựa trên giá thầu ban đầu thấp nhất. Bạn đang mua một phần quan trọng của cơ sở hạ tầng công cộng.
Tìm kiếm khả năng quan trọng của nhà cung cấp. Một nhà sản xuất hàng đầu duy trì đội ngũ kỹ thuật và chi tiết nội bộ. Họ nên sử dụng thợ hàn được AWS chứng nhận và sẵn sàng cung cấp tài liệu Kiểm soát chất lượng và Đảm bảo chất lượng (QA/QC) minh bạch. Hơn nữa, họ cần có thành tích đã được chứng minh trong việc cung cấp loại giàn cụ thể mà bạn yêu cầu. Một nhà cung cấp chuyên về lối đi dành cho người đi bộ hạng nhẹ có thể thiếu chuyên môn để xây dựng tuyến đường khai thác gỗ hạng nặng.
Hãy chú ý đến những dấu hiệu báo động ngay lập tức trong quá trình tham vấn:
Các nhà cung cấp đưa ra những đảm bảo về khả năng chịu tải mơ hồ thay vì các tính toán kỹ thuật đã được chứng nhận.
Các công ty thiếu khả năng tùy chỉnh theo địa điểm cụ thể, cố gắng đưa một sản phẩm chung vào một địa hình độc đáo.
Nhà cung cấp không cung cấp hướng dẫn lắp đặt toàn diện, dễ hiểu và hướng dẫn tại chỗ.
Hành động ngay lập tức tiếp theo của bạn là thu thập dữ liệu quan trọng. Khuyên nhóm của bạn chuẩn bị một cuộc khảo sát địa điểm sơ bộ. Ghi lại độ dài nhịp chính xác, xếp hạng tải được yêu cầu và tất cả các hạn chế truy cập trang web. Việc trình bày dữ liệu rõ ràng này cho nhà sản xuất tiềm năng sẽ hợp lý hóa quá trình tư vấn và mang lại báo giá sơ bộ có độ chính xác cao.
Việc xây dựng một cấu trúc nhịp mạnh mẽ, đáng tin cậy đòi hỏi sự tổng hợp cẩn thận của nhiều ngành kỹ thuật. Bạn phải chọn cấu hình hình học chính xác để quản lý lực căng và lực nén. Bạn phải chọn vật liệu phù hợp với địa điểm có khả năng chống chọi với các mối đe dọa môi trường tại địa phương. Bằng cách sử dụng các phương pháp triển khai hiệu quả, chẳng hạn như xây dựng mô-đun, bạn có thể giảm đáng kể tình trạng gián đoạn tại địa điểm và thời gian lao động.
Đừng bao giờ quên rằng sức mạnh lâu dài cuối cùng được đảm bảo trong giai đoạn mua sắm. Việc kiểm tra kỹ lưỡng đối tác sản xuất của bạn sẽ ngăn ngừa những hỏng hóc thảm khốc và giảm thiểu gánh nặng bảo trì dài hạn. Bạn không thể đi đường tắt khi an toàn công cộng và hậu cần nặng nề phụ thuộc vào dự án của bạn.
Hãy hành động ngay hôm nay để bảo vệ khoản đầu tư vào cơ sở hạ tầng của bạn. Liên hệ với nhà tư vấn kỹ thuật chuyên ngành hoặc yêu cầu đánh giá tải trọng cụ thể tại địa điểm và báo giá chi tiết từ nhà sản xuất được chứng nhận.
Trả lời: Thời gian lắp ráp phụ thuộc nhiều vào tổng chiều dài nhịp và điều kiện địa điểm. Tuy nhiên, triển khai nhanh chóng là một lợi thế chính. Một đội được đào tạo sử dụng máy móc hạng nặng cơ bản thường có thể lắp ráp và khởi động một cấu trúc mô-đun một nhịp tiêu chuẩn chỉ trong vài ngày đến vài tuần. Điều này vượt xa đáng kể các bản dựng hàn tùy chỉnh truyền thống.
Trả lời: Một nhịp rõ ràng duy nhất không có hỗ trợ trung gian thường có thể dao động từ 50 đến 300 feet, tùy thuộc vào hình dạng cụ thể và trọng lượng vật liệu. Tuy nhiên, bạn có thể mở rộng tổng chiều dài vô thời hạn bằng cách sử dụng cấu hình nhiều nhịp. Bằng cách đặt các trụ bê tông trung gian ở đường thủy hoặc thung lũng, bạn có thể kết nối nhiều nhịp một cách liền mạch.
Trả lời: Các kỹ sư sử dụng phần mềm tiên tiến chạy phân tích phần tử hữu hạn (FEA) để mô phỏng lực. Họ tính toán tĩnh tải (trọng lượng của kết cấu) dựa trên tải trọng động (các yếu tố giao thông và môi trường). Họ phải đảm bảo nghiêm ngặt những tính toán này tuân thủ các quy tắc vận chuyển trong khu vực, chẳng hạn như thông số kỹ thuật của AASHTO LRFD, để chứng nhận giới hạn trọng lượng chính xác.
Đáp: Dầm bê tông thường có chi phí vật liệu ban đầu thấp hơn. Tuy nhiên, hệ thống mô-đun thép mang lại lợi thế lớn về tốc độ. Khi bạn tính toán số giờ lao động giảm, số tiền thuê cần cẩu hạng nặng ở mức tối thiểu và khả năng triển khai ngay lập tức, kết cấu thép tiền chế thường trở thành lựa chọn kinh tế hơn. Thép đặc biệt tiết kiệm chi phí cho những địa điểm ở xa, nơi việc đổ khối lượng bê tông lớn là không thực tế.
