Việc lựa chọn thiết kế cầu phù hợp đòi hỏi phải cân bằng giữa khả năng chịu tải, yêu cầu nhịp, chi phí vật liệu và tốc độ triển khai. Các kỹ sư xây dựng và nhà quy hoạch dự án phải đối mặt với những lựa chọn khó khăn hàng ngày. Bạn phải thu hẹp khoảng cách vật lý đầy thách thức mà không vượt quá ngân sách eo hẹp hoặc bỏ lỡ thời hạn nghiêm ngặt. Kết cấu dầm đặc thường đòi hỏi quá nhiều nguyên liệu thô. Sự cồng kềnh này làm tăng chi phí vận chuyển và kéo dài thời gian xây dựng. Bạn có thể giải quyết những vấn đề này bằng cách áp dụng các khung kiến ​​trúc hiệu quả cao. Giá trị cốt lõi của cầu giàn nằm ở tỷ lệ cường độ trên trọng lượng vượt trội của nó. Bằng cách liên kết các bộ phận kết cấu, các nhịp này mang lại sự ổn định đặc biệt khi sử dụng lượng thép ít hơn đáng kể. Chúng tôi sẽ giải thích cơ sở vật lý thiết yếu đằng sau những thiết kế hình học này trong hướng dẫn toàn diện này. Bạn sẽ tìm hiểu cách các cấu trúc này quản lý lực động trong các nhịp dài. Kiến thức cụ thể này giúp các nhà lập kế hoạch dự án, kỹ sư và nhóm mua sắm đánh giá các thiết kế một cách tự tin. Sau đó, bạn có thể xác định xem kiến ​​trúc cấu trúc này có phù hợp với cơ sở hạ tầng, dòng thời gian và nhu cầu tuân thủ chính xác của bạn hay không.

Bài học chính

• Truyền tải hiệu quả: Cầu giàn hoạt động bằng cách phân bổ trọng lượng thông qua mạng lưới các hình tam giác được kết nối với nhau, chuyển tải trọng động thành lực căng và nén thuần túy.

• ROI cao về Vật liệu: Hiệu suất hình học cho phép khả năng chịu tải đáng kể khi sử dụng ít vật liệu hơn so với các giải pháp thay thế dầm đặc, giảm chi phí vận chuyển và chế tạo.

• Khả năng thích ứng theo mô-đun: Các thiết kế cụ thể, như cầu giàn Bailey, cung cấp khả năng triển khai nhanh chóng, được thiết kế sẵn cho các ứng dụng truy cập tạm thời, khẩn cấp hoặc từ xa.

• Đánh đổi giữa bảo trì: Mặc dù có độ bền cao nhưng độ phức tạp của các nút được kết nối với nhau đòi hỏi các giao thức kiểm tra cục bộ, nghiêm ngặt để duy trì tính toàn vẹn và tuân thủ cấu trúc.

Cơ chế cốt lõi: Quản lý sức căng và nén

Bạn phải hiểu hình học cơ bản để nắm bắt các cấu trúc này hoạt động như thế nào. Hình tam giác là đơn vị nền tảng không thể tranh cãi của bất kỳ kiến ​​trúc giàn nào. Hình vuông và hình chữ nhật dễ bị mất hình dạng khi chịu áp lực bên ngoài. Hình tam giác sở hữu một lợi thế cơ học độc đáo. Chúng không thể bị biến dạng do ứng suất mà không làm thay đổi độ dài các cạnh của chúng về mặt vật lý. Độ cứng cố hữu này khiến chúng trở thành khối xây dựng hoàn hảo cho cơ sở hạ tầng hạng nặng.

Mỗi cây cầu phải hấp thụ và chuyển hướng một cách an toàn hai loại trọng lượng riêng biệt. Đầu tiên, nó phải hỗ trợ khối lượng cấu trúc của chính nó. Các kỹ sư gọi đây là tải trọng chết. Thứ hai, nó phải hỗ trợ các lực lượng giao thông và môi trường di chuyển như gió hoặc tuyết. Chúng tôi gọi đây là tải trực tiếp. Một khung kết cấu được thiết kế tốt sẽ hấp thụ các tải trọng kết hợp này cùng một lúc. Nó ngay lập tức phân tán trọng lượng tập trung trên toàn bộ khuôn khổ được kết nối với nhau. Sự phân tán này ngăn chặn bất kỳ điểm cục bộ nào chịu toàn bộ gánh nặng.

Mạng lưới các tam giác quản lý ứng suất bằng cách chuyển đổi động lực thành hai phản ứng nội tại cơ bản. Chúng ta có thể phân loại các phản ứng này để hiểu cơ chế sinh tồn của cây cầu:

1. Nén: Đây là những lực mạnh đẩy vào trong các bộ phận kết cấu. Họ tích cực cố gắng rút ngắn hoặc nghiền nát vật liệu. Trong hầu hết các thiết kế tiêu chuẩn, các hợp âm trên cùng và các trụ dọc cụ thể sẽ xử lý các lực nén này.

2. Lực căng: Đây là các lực kéo ra bên ngoài làm căng các bộ phận kết cấu. Họ tích cực cố gắng kéo dài hoặc cắt đứt vật liệu. Các dây cung phía dưới và dây buộc chéo thường hấp thụ các lực kéo này.

Hãy xem xét một sự tương tự đơn giản đối với các bên liên quan không phải là kỹ sư. Hãy tưởng tượng bạn đang đi bộ trên lớp tuyết dày và dày trong đôi ủng mùa đông bình thường. Giày của bạn tập trung trọng lượng cơ thể vào một diện tích bề mặt nhỏ. Bạn sẽ ngay lập tức chìm trong tuyết. Bây giờ hãy tưởng tượng bạn đang đi giày tuyết rộng. Giày đi tuyết không làm giảm trọng lượng cơ thể thực tế của bạn. Thay vào đó, chúng phân phối áp lực như nhau trên một diện tích hình học rộng hơn nhiều. Một giàn kết cấu hoạt động giống hệt như một chiếc giày trượt tuyết bằng thép khổng lồ. Nó phân tán áp lực tập trung ra một mạng lưới lớn để ngăn chặn sự cố cục bộ thảm khốc.

Các biến thể về cấu trúc và tiêu chí đánh giá

Bạn không thể sử dụng cách tiếp cận một kích cỡ phù hợp cho tất cả khi thiết kế cơ sở hạ tầng. Bạn phải kết hợp biến thể cấu trúc cụ thể với tiêu chí thành công nghiêm ngặt của dự án. Người lập kế hoạch đưa ra các quyết định quan trọng này dựa trên độ dài nhịp mục tiêu, giới hạn tải động và ngân sách sẵn có. Chúng ta hãy đánh giá ba biến thể thiết kế lịch sử và hiện đại phổ biến nhất.

Cấu hình Pratt nổi bật như một tác phẩm kinh điển về kỹ thuật. Trong cách bố trí này, các thành viên dọc xử lý việc đẩy lực nén vào trong. Các thành viên chéo nghiêng về phía trung tâm và xử lý lực căng kéo ra bên ngoài. Định hướng cụ thể này cho phép các kỹ sư sử dụng các thanh thép chéo mỏng hơn, nhẹ hơn. Thiết kế của Pratt giúp sử dụng thép đắt tiền một cách tiết kiệm. Nó hoạt động đặc biệt tốt đối với các nhịp đạt tới 250 feet.

Cấu hình Warren có cách tiếp cận hình học hơi khác một chút. Nó dựa vào các hình tam giác đều trải dài theo chiều dài của cấu trúc. Các thành viên chéo luân phiên liên tục giữa việc xử lý lực căng và lực nén. Cách bố trí hiệu quả cao này giảm thiểu tổng mức sử dụng vật liệu. Nó rất tuyệt vời cho tải trọng xe nhẹ hơn và hỗ trợ chế tạo nhanh chóng. Tuy nhiên, thiết kế của Warren tập trung ứng suất rất lớn tại các nút khớp cụ thể dưới tải trọng động lớn. Bạn phải củng cố các nút này một cách cẩn thận.

Cấu hình Howe về cơ bản phản ánh bố cục của Pratt. Các thanh chéo của nó dốc ra khỏi tâm, nghĩa là chúng xử lý lực nén hơn là lực căng. Điều này buộc các thành viên dọc phải quản lý sự căng thẳng. Trong lịch sử, các nhà xây dựng ưa chuộng thiết kế Howe vì nó cho phép sử dụng vật liệu hỗn hợp. Họ thường sử dụng gỗ rẻ tiền để làm các đường chéo nén lớn và sắt đắt tiền để làm các thanh căng thẳng đứng. Mặc dù có ý nghĩa lịch sử nhưng cơ sở hạ tầng thương mại hạng nặng hiện đại hiếm khi sử dụng thiết kế Howe ngày nay.

Ma trận đánh giá thiết kế kết cấu

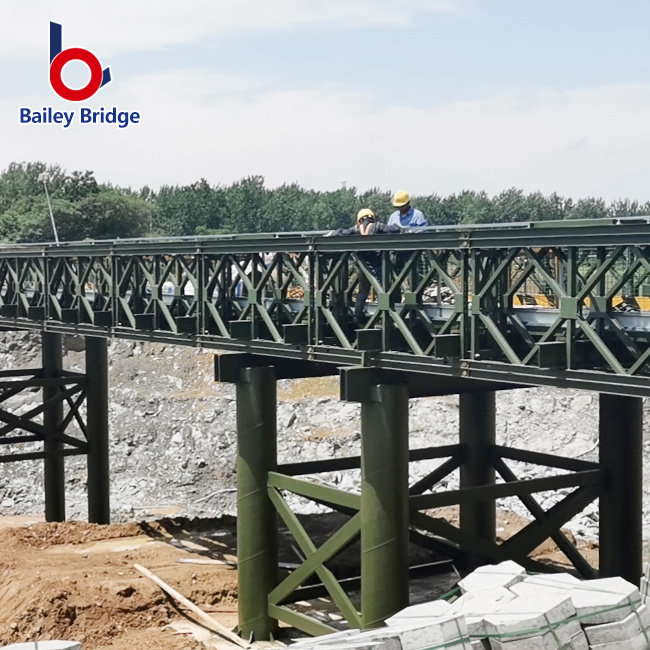

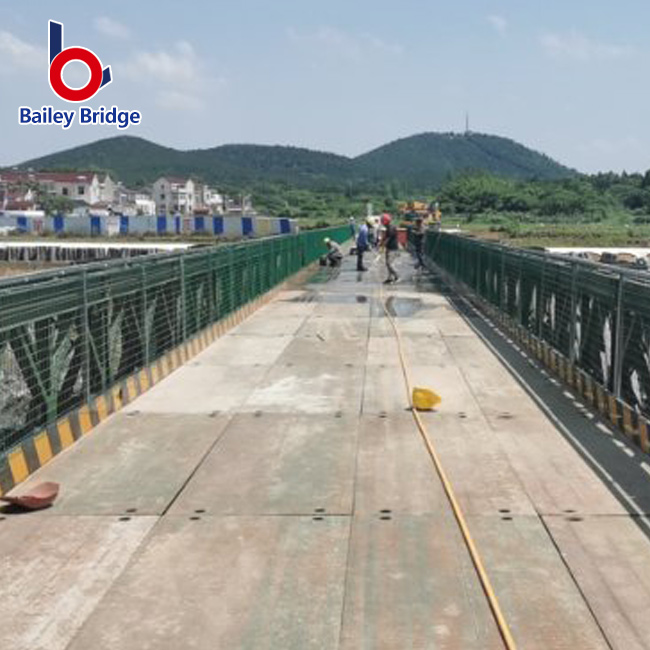

Cầu giàn Bailey: Giải pháp triển khai nhanh chóng

Đôi khi các mốc thời gian của dự án bị thu hẹp đáng kể do các trường hợp khẩn cấp hoặc các rào cản hậu cần không mong muốn. Trong những trường hợp này, bạn không thể đợi hàng tháng để chế tạo thép theo yêu cầu. Bạn cần một giải pháp tiền chế. Cầu giàn Bailey là một kết cấu bảng thép mô-đun được chế tạo sẵn rất nổi tiếng. Bắt nguồn từ Thế chiến thứ hai nhờ việc di chuyển quân nhanh chóng, hệ thống khéo léo này đã cách mạng hóa cơ sở hạ tầng tạm thời. Nó kết hợp sức mạnh hình học của khung cấu trúc truyền thống với tính linh hoạt cao nhất của thiết kế mô-đun.

Bạn nên đánh giá giải pháp mô-đun này cho các tình huống yêu cầu triển khai ngay lập tức và đáng tin cậy. Các trường hợp sử dụng điển hình bao gồm cứu trợ thiên tai khẩn cấp sau khi lũ lụt cuốn trôi cơ sở hạ tầng địa phương. Các đội hậu cần quân sự sử dụng chúng liên tục để vượt qua những địa hình khó khăn. Các hoạt động lâm nghiệp từ xa dựa vào chúng để khai thác gỗ nặng trên các khe núi sâu. Các nhà thầu dân sự thường triển khai chúng như những đường tránh xây dựng tạm thời trong khi xây dựng lại cơ sở hạ tầng đường cao tốc lâu dài.

Hệ thống mô-đun này cung cấp một số lợi thế triển khai quan trọng:

• Không cần thiết bị đặc biệt: Đội ngũ hiện trường có thể lắp ráp các tấm theo cách thủ công bằng các công cụ đơn giản. Bạn hiếm khi cần cần cẩu hạng nặng để đẩy cấu trúc qua khoảng trống.

• Các bộ phận được tiêu chuẩn hóa: Các tấm thép có thể hoán đổi cho nhau giúp đơn giản hóa việc quản lý hàng tồn kho của bạn. Bạn bỏ qua các nút thắt mua sắm điển hình liên quan đến thép kết cấu được phay theo yêu cầu.

• Sức mạnh có thể mở rộng: Bạn có thể thêm các tấm gia cố bổ sung vào các bên để tăng khả năng chịu trọng lượng tổng thể một cách linh hoạt.

• Tài sản có thể tái sử dụng: Sau khi dự án tạm thời của bạn kết thúc, bạn có thể tháo dỡ cấu trúc, đóng gói lên xe tải và triển khai ở nơi khác.

Bất chấp những lợi ích sâu sắc này, bạn phải tôn trọng những hạn chế trong hoạt động của hệ thống. Các kỹ sư thường triển khai các đơn vị mô-đun này trong khoảng thời gian ngắn hơn so với việc lắp đặt cố định quy mô lớn. Họ cũng thực thi giới hạn tốc độ tối đa thấp hơn khi băng qua đường. Một khung cố định, được thiết kế tùy chỉnh, xử lý lưu lượng truy cập liên bang tốc độ cao, đường dài tốt hơn so với hệ thống bảng điều khiển mô-đun tạm thời. Bạn phải cân nhắc tốc độ triển khai với các hạn chế hoạt động lâu dài.

Lợi thế Thương mại & Kỹ thuật (Điều chỉnh ROI)

Các nhà quy hoạch cơ sở hạ tầng phải biện minh một cách tàn nhẫn cho mọi khoản chi tiêu vốn. Khi đánh giá khung kết cấu, bạn phải nhìn xa hơn khả năng chịu tải thô. Bạn cần phân tích những lợi thế thương mại rộng lớn hơn. Hình dạng độc đáo của các hình tam giác được kết nối với nhau mang lại hiệu quả vượt trội về mặt chi phí. Bạn đạt được sức mạnh to lớn trong khi giảm đáng kể khối lượng vật liệu tổng thể. Thép và bê tông ít rắn hơn sẽ trực tiếp dẫn đến chi phí nguyên liệu thô thấp hơn nhiều.

Việc giảm vật liệu này gây ra phản ứng dây chuyền về lợi ích thương mại. Vì cấu trúc thượng tầng có trọng lượng nhẹ hơn đáng kể nên bạn phải trả phí vận chuyển hạng nặng rẻ hơn nhiều để vận chuyển nó. Cầu nhẹ hơn cũng yêu cầu giảm đáng kể yêu cầu về nền móng. Bạn không cần phải đổ nhiều bê tông lớn cho mố và trụ cầu. Việc giảm độ phức tạp của kết cấu phần dưới giúp tiết kiệm rất nhiều thời gian lao động và chi phí thuê máy móc hạng nặng.

Biểu đồ so sánh chi phí và hiệu quả

Tác động môi trường và địa điểm là một yếu tố biện minh chính khác. Các dự án xây dựng hiện đại phải đối mặt với sự giám sát sinh thái gay gắt Cấu trúc thượng tầng nhẹ hơn đòi hỏi công tác xây dựng nền móng ít xâm lấn hơn ở các lòng sông hoặc vùng đất ngập nước nhạy cảm. Bằng cách giảm dấu chân vật lý của mố và trụ, bạn hợp lý hóa đáng kể quy trình cấp phép môi trường. Việc khai quật ít nặng nề hơn có nghĩa là giảm sự gián đoạn sinh thái và các cơ quan quản lý địa phương hài lòng hơn.

Bạn cũng đảm bảo độ bền lâu dài tuyệt vời. Các tiêu chuẩn về độ bền của ngành cho thấy khung thép mạ kẽm hoạt động rất tốt trong nhiều thập kỷ. Mạ điện đúng cách sẽ bảo vệ thép carbon khỏi độ ẩm mạnh và muối đường. Khi bạn duy trì lớp phủ bảo vệ, những hệ thống lắp đặt này dễ dàng hoạt động được hơn nửa thế kỷ. Lợi tức đầu tư ban đầu mạnh mẽ sẽ kết hợp với thời gian hoạt động lâu dài và đáng tin cậy.

Rủi ro triển khai và cân nhắc tuân thủ

Bạn không thể đưa ra quyết định kỹ thuật sáng suốt mà không đánh giá những rủi ro vốn có. Hạn chế chính của bất kỳ khuôn khổ kết nối nào đều liên quan đến thực tế bảo trì và kiểm tra rộng rãi. Những thiết kế này hoàn toàn dựa vào hàng trăm khớp nối, tấm bản mã và các kết nối bắt vít nặng. Mỗi nút cấu trúc đơn lẻ đều thể hiện một điểm tiềm ẩn của hiện tượng mỏi lâu dài hoặc ăn mòn cục bộ.

Các mảnh vụn, độ ẩm và muối ăn mòn trên đường dễ dàng tích tụ trong các khe nối chật hẹp này. Vì vậy, bạn không thể chỉ kiểm tra các dầm chính và bỏ đi. Sự phức tạp về mặt hình học đòi hỏi các quy trình kiểm tra thường xuyên, chuyên biệt và nghiêm ngặt. Đội bảo trì phải kiểm tra tỉ mỉ từng tấm bản mã xem có vết nứt do ứng suất cực nhỏ hay không. Thực tế kiểm tra chuyên sâu này làm tăng ngân sách bảo trì vận hành hàng năm của bạn.

Hạn chế về thông thoáng và tải trọng gió môi trường cũng gây ra rủi ro khi thực hiện. Nhiều thiết kế sử dụng cấu hình "xuyên qua giàn", trong đó giao thông truyền trực tiếp qua giữa khung thép. Hình dạng cụ thể này hạn chế tổng khoảng trống dọc có sẵn cho đường. Bạn phải tính toán cẩn thận giới hạn chiều cao đối với hàng hóa thương mại quá khổ. Hơn nữa, mạng lưới rộng khắp các thành phần thép lộ ra ngoài tạo ra một diện tích bề mặt lớn. Diện tích bề mặt lớn này đón gió đáng kể, khiến cấu trúc thượng tầng rất dễ bị tổn thương trước tải trọng gió mạnh từ bên. Các kỹ sư phải tính toán và giảm thiểu các lực khí động học này.

Cuối cùng, bạn phải điều hướng tuân thủ quy định nghiêm ngặt. Bạn phải tuân thủ tỉ mỉ các tiêu chuẩn của Bộ Giao thông Vận tải (DOT) và AASHTO địa phương. Các cơ quan quản lý quản lý chặt chẽ việc xếp hạng tải trọng kết cấu và quy định các phần dự phòng quan trọng đối với vết nứt cụ thể. Bộ phận quan trọng bị gãy là một bộ phận thép duy nhất có thể gây ra sự sụp đổ toàn bộ cầu nếu nó bị hỏng. Tuân thủ hiện đại yêu cầu bạn phải thiết kế các đường dẫn tải thứ cấp. Những phần dư thừa này đảm bảo cấu trúc vẫn đứng vững ngay cả khi dây buộc căng chéo chéo chính bị đứt. Nếu bạn đang thay thế một cấu trúc lịch sử, bạn cũng phải điều hướng các nguyên tắc bảo tồn phức tạp.

Phần kết luận

Việc lựa chọn khung cầu tối ưu đòi hỏi phải đánh giá nghiêm ngặt về mặt vật lý, chi phí và các ràng buộc của dự án. Thiết kế giàn vẫn là lựa chọn tối ưu khi bạn phải tối đa hóa cả chiều dài nhịp và khả năng chịu tải. Nó thành công bằng cách kiểm soát chặt chẽ trọng lượng nguyên liệu và chi phí nguyên liệu. Bằng cách tận dụng sự hoàn hảo về hình học của hình tam giác, các cấu trúc này hấp thụ và phân phối tải trọng động lớn một cách an toàn. Chúng đưa ra sự cân bằng có tính toán cao giữa hiệu quả cơ cấu và đầu tư vốn.

Khi các mốc thời gian ngắn hoặc các địa điểm ở rất xa, các biến thể mô-đun sẽ mang lại giá trị chưa từng có. Hệ thống bảng điều khiển đúc sẵn cho phép các nhóm bỏ qua hàng dài chế tạo tùy chỉnh. Chúng đảm bảo quyền truy cập quan trọng được khôi phục nhanh chóng, an toàn và hiệu quả bằng cách sử dụng các công cụ cơ bản. Khả năng mô-đun này tỏ ra vô giá đối với việc cứu trợ thiên tai và cơ sở hạ tầng tạm thời.

Bạn không bao giờ nên hoàn thiện một thiết kế mà không có sự phân tích trang web của chuyên gia. Chúng tôi đặc biệt khuyến khích các bên liên quan của dự án tham khảo ý kiến ​​của các kỹ sư kết cấu được cấp phép hoặc các nhà sản xuất cầu mô-đun có kinh nghiệm. Bạn nên tiến hành nghiên cứu khả thi ở từng địa điểm cụ thể để vạch ra tải trọng môi trường tại địa phương. Phân tích nhu cầu lưu lượng truy cập chính xác và các yêu cầu pháp lý trước khi động thổ.

Câu hỏi thường gặp

Hỏi: Sự khác biệt cơ bản giữa cầu giàn và cầu dầm là gì?

Trả lời: Cầu dầm chịu được tải trọng thẳng đứng trực tiếp thông qua cường độ uốn tuyệt đối của vật liệu rắn. Nó đòi hỏi dầm dày và nặng. Thiết kế giàn xử lý trọng lượng thông qua khung hình học của các hình tam giác. Nó phân phối hiệu quả áp lực dưới dạng lực căng và lực nén trên nhiều bộ phận nhẹ hơn được liên kết với nhau.

Hỏi: Cầu giàn thép thường có tuổi thọ bao lâu?

Trả lời: Với việc mạ điện thích hợp và bảo trì định kỳ nghiêm ngặt, khung thép có thể dễ dàng tồn tại từ 50 đến 75 năm. Một số công trình kiến ​​trúc có ý nghĩa lịch sử đã hoạt động được hơn một thế kỷ. Tuổi thọ phụ thuộc nhiều vào sự tiếp xúc với môi trường, kiểm tra chung thường xuyên và các chiến lược giảm thiểu rỉ sét kịp thời.

Hỏi: Cầu giàn Bailey có thể sử dụng vĩnh viễn được không?

Đ: Có, trong điều kiện thích hợp. Trong khi các kỹ sư ban đầu thiết kế chúng để triển khai nhanh chóng, tạm thời thì nhiều chiếc lại phục vụ vĩnh viễn. Nếu được bảo trì, mạ kẽm và giữ đúng cách trong môi trường có mật độ giao thông thấp hoặc khả năng tiếp cận từ xa, các cấu trúc mô-đun này có thể phục vụ cộng đồng địa phương một cách đáng tin cậy trong nhiều thập kỷ.

Hỏi: Điều gì khiến một thành viên cầu nối trở nên "nguy kịch"?

Trả lời: Một bộ phận bằng thép rất nguy hiểm nếu sự cố đột ngột của nó có thể khiến một phần hoặc toàn bộ cây cầu bị sập. Các tiêu chuẩn kỹ thuật hiện đại giảm thiểu rủi ro nghiêm trọng này bằng cách thiết kế các đường dẫn tải dự phòng. Điều này đảm bảo trọng lượng động được chuyển giao an toàn cho các thành viên thay thế nếu một kết nối bị lỗi.
