Việc kết nối các nhịp vật lý lớn dưới tải trọng cực lớn đặt ra một thách thức kỹ thuật vượt thời gian. Bạn phải băng qua sông, thung lũng hoặc đường cao tốc đang hoạt động mà không làm tăng trọng lượng chết của chính công trình theo cấp số nhân. Dựa hoàn toàn vào dầm bê tông rắn thường thất bại ở chiều dài kéo dài. Đơn giản là chúng trở nên quá nặng nề để có thể tự chống đỡ.

Cầu giàn giải quyết vấn đề nan giải này một cách hoàn hảo. Nó sử dụng cấu trúc thượng tầng chịu lực bao gồm các hình tam giác liên kết với nhau. Các đơn vị hình học này quản lý lực căng và lực nén một cách hiệu quả trên toàn bộ nhịp. Chúng phân bổ trọng lượng lớn ra khỏi điểm trung tâm và đẩy nó ra phía ngoài về phía các giá đỡ nền móng.

Vượt ra ngoài cơ học lý thuyết đòi hỏi phải đánh giá các thông số dự án thực tế. Hướng dẫn này đóng vai trò là công cụ đưa ra quyết định chính xác cho các nhà quy hoạch, nhà phát triển và kỹ sư. Chúng tôi sẽ giúp bạn xác định xem các khung mạnh mẽ này có phù hợp chặt chẽ với các ràng buộc về trang web, nhu cầu về cấu trúc và yêu cầu tuân thủ của bạn hay không. Bạn sẽ tìm hiểu chính xác những cấu trúc này nổi trội ở đâu và những thiết kế thay thế nào có thể phục vụ bạn tốt hơn ở đâu.

Bài học chính

• Tỷ lệ cường độ trên trọng lượng cao: Cấu trúc giàn vượt trội trong các tình huống đòi hỏi nhịp dài và khả năng chịu tải cao (ví dụ: đường sắt, đường cao tốc thương mại) với mức sử dụng vật liệu tối thiểu.

• Tính linh hoạt theo mô-đun: Các thiết kế đúc sẵn, chẳng hạn như cầu giàn Bailey, cung cấp khả năng triển khai nhanh chóng cho các ứng dụng tạm thời, khẩn cấp hoặc truy cập từ xa.

• Đánh đổi giữa bảo trì: Mặc dù có độ bền cao nhưng độ phức tạp của các nút được kết nối với nhau làm tăng yêu cầu kiểm tra dài hạn và khả năng bị ăn mòn so với cầu dầm hoặc cầu bản đơn giản.

• Khả năng mở rộng có thể dự đoán được: Thiết kế giàn cho phép các kỹ sư mô hình hóa chính xác sự phân bổ ứng suất, khiến chúng trở thành lựa chọn tuân thủ, có rủi ro thấp cho các dự án công nghiệp và đô thị được tiêu chuẩn hóa.

Yêu cầu kỹ thuật: Cầu giàn phân phối tải trọng như thế nào

Các dự án vượt qua chướng ngại vật rộng không phải lúc nào cũng có thể dựa vào các trụ đỡ trung tâm. Những hạn chế về môi trường thường cản trở nền móng bê tông giữa sông. Các nhà quy hoạch rất cần các công trình hỗ trợ tải trọng lớn xuyên qua các khoảng trống liên tục. Một thanh thép đặc bị chùng xuống dưới áp lực cực lớn ở trung tâm. Đơn giản là nó nặng quá nên không thể duy trì hiệu quả trên quãng đường dài.

Hình tam giác giải quyết được vấn đề kỹ thuật chính xác này. Các bộ phận hình tam giác được liên kết với nhau chuyển đổi mômen uốn nguy hiểm thành lực dọc trục trực tiếp. Điều này có nghĩa là các bộ phận cấu trúc riêng lẻ chịu lực căng thuần túy hoặc lực nén thuần túy. Chúng hiếm khi chịu lực uốn. Các hợp âm ngang trên cùng thường chịu được độ nén nặng. Các dây ngang phía dưới hấp thụ lực căng lan rộng. Các bộ phận theo đường chéo truyền lực tuyệt đối một cách hiệu quả giữa các lớp trên và dưới này.

Hiệu quả hình học này làm giảm đáng kể tổng lượng thép kết cấu cần thiết. Các kỹ sư tối ưu hóa việc tiêu thụ vật liệu một cách dễ dàng. Họ giảm khối lượng mua sắm vật liệu nặng trong giai đoạn lập kế hoạch ban đầu. Bạn đạt được khả năng chịu tải đáng kinh ngạc trong khi vẫn duy trì cấu trúc thượng tầng nhẹ đáng ngạc nhiên. Khuôn khổ mở cho phép các lực di chuyển có thể đoán trước được. Các kỹ sư có thể tính toán đường dẫn tải một cách chính xác tuyệt đối về mặt toán học.

Sự phân bố ứng suất có thể dự đoán được làm giảm đáng kể rủi ro hư hỏng kết cấu. Thanh tra biết chính xác khớp nào chịu được áp lực cao nhất. Họ có thể củng cố các nút cụ thể này trong quá trình sản xuất. Sức mạnh mục tiêu này ngăn chặn sự oằn thảm khốc. Nó giữ cho giao thông thương mại đông đúc di chuyển an toàn trên địa hình nguy hiểm.

Ứng dụng chính: Cầu giàn dùng để làm gì?

Các kỹ sư triển khai các khung hình học này trên nhiều môi trường đòi hỏi khắt khe. Chúng mang lại những lợi thế khác biệt so với hệ thống treo cáp hoặc các giải pháp thay thế vòm rắn. Độ cứng của chúng khiến chúng không thể thiếu trong các tình huống nhiệm vụ nặng nề cụ thể.

Chúng tôi thấy chúng hoạt động tốt trên bốn loại cơ sở hạ tầng chính:

1. Đường sắt vận chuyển hàng hóa thương mại: Tàu hỏa chịu tải trọng động rất lớn và tập trung. Khung hình tam giác phân phối các trọng lượng lăn khổng lồ này một cách hiệu quả. Chúng ngăn ngừa hiện tượng oằn cục bộ dưới các toa xe chở hàng nặng nhiều tấn. Những chùm tia rắn sẽ nảy lên hoặc lắc lư dưới sự rung động mạnh mẽ như vậy.

2. Cầu vượt đường cao tốc: Bạn thường thấy chúng trải dài trên các đường cao tốc liên bang có nhiều làn đường. Họ không yêu cầu cột hỗ trợ trung tâm. Điều này giữ cho các làn đường giao thông đang hoạt động bên dưới hoàn toàn thông thoáng và an toàn. Người lái xe phải đối mặt với ít trở ngại cụ thể hơn.

3. Đường dành cho người đi bộ và người đi xe đạp: Các nhà quy hoạch đô thị ưa chuộng chúng vì mạng lưới giao thông tích cực. Họ cung cấp lối đi an toàn qua các nút giao thông đô thị nguy hiểm. Thẩm mỹ thị giác mở hòa quyện độc đáo vào cảnh quan thành phố hiện đại.

4. Hỗ trợ đường ống công nghiệp: Các ngành công nghiệp nặng sử dụng chúng để vận chuyển đường ống dẫn chất lỏng hoặc khí đốt trên địa hình gồ ghề. Cấu trúc thép cứng bảo vệ các đường ống nhạy cảm khỏi sự dịch chuyển của môi trường. Chúng ngăn ngừa hiện tượng võng đường ống nguy hiểm qua khe núi.

Chúng hoạt động hoàn hảo ở những khu vực cấm xây dựng bến tàu truyền thống. Kênh vận chuyển sâu từ chối vị trí đặt trụ giữa nước. Lòng sông không ổn định ngăn cản việc khoan sâu vào nền móng. Một nhịp tam giác được thiết kế tốt sẽ vượt qua hoàn toàn các chướng ngại vật trên mặt đất này. Bạn thu hẹp khoảng cách bằng cách chỉ neo đậu ở những bờ sông ổn định.

Lợi thế mô-đun: Triển khai và linh hoạt

Xây dựng hiện đại đòi hỏi tốc độ và khả năng thích ứng. Các thành phần kết cấu đúc sẵn mang lại chính xác sự linh hoạt cần thiết này. Bạn có thể tập hợp chúng thành các phần có thể quản lý được bên ngoài trang web. Vận chuyển các mảnh nhỏ dễ dàng hơn nhiều so với việc vận chuyển các dầm bê tông lớn.

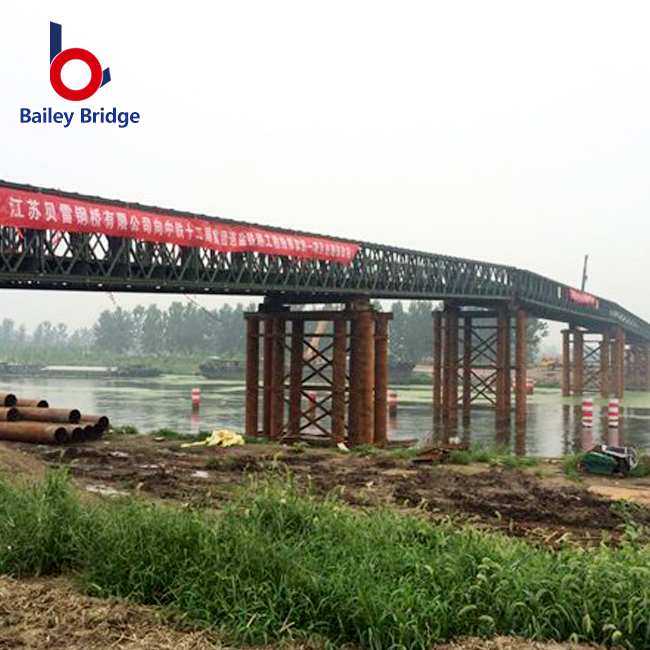

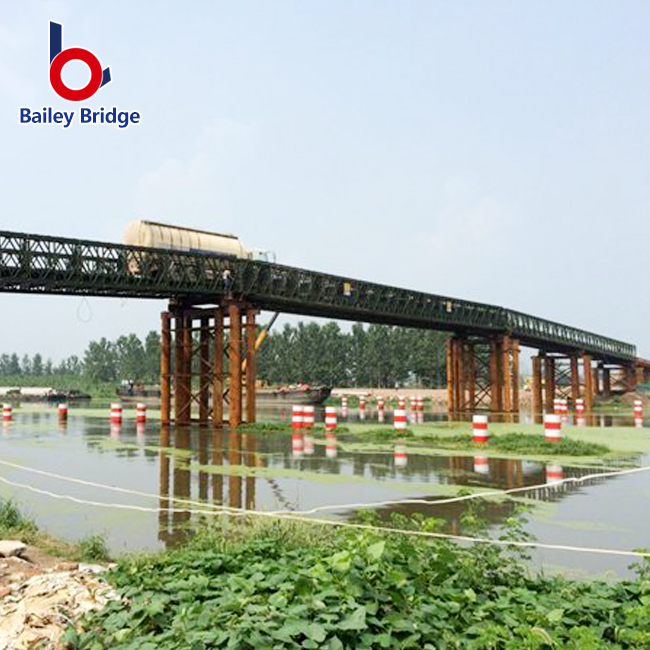

Chúng ta hãy xem xét một phép lặp cụ thể và rất linh hoạt. Cầu giàn Bailey đại diện cho đỉnh cao tuyệt đối của kỹ thuật mô-đun. Xuất phát từ nhu cầu quân sự nghiêm ngặt, nó mang lại tốc độ triển khai chưa từng có. Công nhân kết nối các tấm thép tiêu chuẩn bằng cách sử dụng các chốt đơn giản và nặng. Họ không yêu cầu thiết bị hàn phức tạp tại chỗ. Bạn có thể lắp ráp khung trên đất liền. Sau đó, bạn phóng toàn bộ cụm lắp ráp qua một khoảng trống bằng cách sử dụng các con lăn chuyên dụng.

Các đội cứu trợ thiên tai phụ thuộc rất nhiều vào các hệ thống mô-đun này. Khi lũ lụt theo mùa cuốn trôi cơ sở hạ tầng cố định, các kỹ sư sẽ triển khai những biện pháp thay thế này một cách nhanh chóng. Họ khôi phục các đường cung cấp quan trọng chỉ trong vài ngày. Các hoạt động khai thác và ghi nhật ký từ xa cũng sử dụng chúng rất nhiều. Họ có được quyền truy cập nhanh chóng, đáng tin cậy vào các lưới tài nguyên bị cô lập.

Sau khi dự án kết thúc, đội thi công dễ dàng tháo dỡ cấu trúc. Họ tải các tấm tiêu chuẩn trở lại xe tải phẳng thông thường. Bạn có thể di dời toàn bộ cấu trúc thượng tầng đến một địa điểm hoàn toàn mới. Khả năng tái sử dụng đáng kinh ngạc này giúp giảm thiểu lãng phí vật liệu. Nó tối đa hóa tiện ích kết cấu trên nhiều dự án truy cập tạm thời.

Đánh giá sự đánh đổi: Bảo trì và độ bền

Mỗi sự lựa chọn về cơ cấu đều mang lại những đánh đổi trong hoạt động cụ thể. Bạn phải cân bằng sức mạnh kết cấu ban đầu với yêu cầu bảo trì lâu dài. Những khung hình tam giác này mang lại độ cứng đáng kinh ngạc. Tuy nhiên, họ yêu cầu các hoạt động kiểm tra nghiêm ngặt và liên tục.

Khung chứa hàng trăm nút được kết nối với nhau. Nó có nhiều tấm bản mã và khớp nối bắt vít. Mỗi điểm kết nối đều yêu cầu giám sát.

• Sai lầm thường gặp: Bỏ qua việc giải phóng khớp. Các mảnh vụn dễ dàng giữ lại độ ẩm bên trong các kết nối tấm ốp chặt. Độ ẩm bị mắc kẹt này làm tăng tốc độ rỉ sét vô hình sâu bên trong các khớp.

• Sai lầm phổ biến: Bỏ qua thiệt hại do va chạm nhỏ. Xe quá chiều cao thường xuyên va vào thanh chống lắc phía dưới. Ngay cả những tác động vật lý nhỏ cũng ảnh hưởng đến sự phân bổ tải trọng hình học tổng thể theo thời gian.

• Cách thực hành tốt nhất: Thực hiện kiểm tra trực quan có sự hỗ trợ của máy bay không người lái. Máy bay không người lái truy cập các hợp âm cao, nguy hiểm một cách dễ dàng. Họ chụp được hình ảnh chi tiết, có độ phân giải cao về các kết nối thép khó tiếp cận.

• Cách thực hành tốt nhất: Áp dụng các lớp phủ bảo vệ tiên tiến một cách có hệ thống. Sơn định kỳ ngăn chặn sự ăn mòn của khí quyển một cách hiệu quả. Tập trung nhiều vào các khu vực dễ bị tích tụ muối trên đường.

So với một tấm bê tông nhẵn, hình học phức tạp này bẫy được nhiều mảnh vụn môi trường hơn. Phân chim, muối đường và bụi bẩn do gió thổi lắng đều trên các thanh thép lộ ra ngoài. Bạn phải phân bổ đủ nguồn nhân lực để dọn dẹp định kỳ. Rửa điện thường xuyên sẽ kéo dài tuổi thọ của lớp sơn bảo vệ. Bảo trì chủ động đảm bảo hình dạng không bị ảnh hưởng trong nhiều thập kỷ.

Các biến thể kiến ​​trúc phổ biến

Các kỹ sư đã cải tiến khái niệm tam giác cơ bản thành nhiều biến thể được tiêu chuẩn hóa. Mỗi loại riêng biệt xử lý các lực cơ học hơi khác nhau. Chúng tôi chọn các mô hình cụ thể dựa trên yêu cầu về độ dài nhịp, loại tải và khoảng trống.

Chúng ta hãy xem xét so sánh cấu trúc của các thiết kế nổi bật nhất.

Sự lựa chọn của bạn phụ thuộc phần lớn vào loại tải trực tiếp dự kiến. Thiết kế của Warren thống trị các dự án giao thông xe cộ hiện đại. Hình học đơn giản hơn của chúng giúp giảm thời gian sản xuất. Các biến thể của Pratt vẫn phổ biến trong lịch sử đối với các tuyến đường sắt hạng nặng. Họ xử lý nhịp đập của bánh xe lửa một cách thuần thục. Việc chọn hình dạng chính xác sẽ ngăn ngừa việc sử dụng kỹ thuật quá mức và tối ưu hóa việc sử dụng vật liệu.

Ma trận quyết định: Khi nào nên chọn kết cấu giàn

Làm thế nào để bạn quyết định xem đây có phải là con đường kỹ thuật chính xác hay không? Bạn cần một khung đánh giá rõ ràng, khách quan. Dựa vào sở thích thẩm mỹ thường dẫn đến sự thiếu hiệu quả về mặt cấu trúc.

Đầu tiên, hãy đánh giá cẩn thận độ dài nhịp vật lý của bạn. Họ vượt trội hoàn toàn trong phạm vi nhịp từ trung bình đến dài. Thông thường, điều này có nghĩa là khoảng trống mở kéo dài từ 150 đến 500 feet. Các nhịp ngắn hơn thường ưu tiên các dầm bê tông đúc sẵn, đơn giản. Những đoạn đường dài đặc biệt cuối cùng có thể cần đến những dây cáp treo lớn.

Thứ hai, hãy đánh giá các ràng buộc nền tảng của bạn một cách nghiêm ngặt. Kiểm tra mặt đất bên dưới đường giao nhau. Nếu đất không thể hỗ trợ các trụ bê tông trung gian, bạn cần một nhịp cứng, tự hỗ trợ. Khung hình tam giác mang trọng lượng riêng của nó một cách liền mạch trên không gian mở. Nó chỉ neo chắc chắn ở hai đầu cực.

Thứ ba, xem xét các điều kiện môi trường địa phương. Các khu vực có gió lớn được hưởng lợi rất nhiều từ thiết kế khung mở. Gió đi thẳng qua cấu trúc thượng tầng một cách dễ dàng. Một dầm tấm vững chắc sẽ đón gió mạnh. Nó sẽ chịu áp lực ngang nguy hiểm khi có bão lớn.

Cuối cùng, hãy nhìn vào hậu cần vận tải của bạn. Việc cung cấp các dầm bê tông lớn, chắc chắn đòi hỏi dịch vụ hậu cần vận chuyển có tính chuyên môn cao. Nó làm gián đoạn giao thông địa phương rất nhiều. Ngược lại, bạn có thể vận chuyển dây thép mô-đun trên xe tải thương mại tiêu chuẩn. Bạn lắp ráp chúng trực tiếp tại điểm đến cuối cùng. Sự đơn giản về mặt hậu cần này giúp tiết kiệm lượng lớn thời gian trên các địa điểm làm việc biệt lập.

Phần kết luận

Việc lựa chọn giải pháp bắc cầu phù hợp đòi hỏi phải cân bằng giữa nhu cầu kết cấu và thực tế môi trường. Bằng cách tận dụng hiệu quả hình học, bạn vượt qua những khoảng cách rộng lớn một cách an toàn mà không cần khối lượng không cần thiết.

• Phân tích sớm những hạn chế về thể chất của bạn. Xác định xem điều kiện mặt đất kém có cản trở việc đặt trụ trung gian hay không trước khi hoàn thiện bản thiết kế của bạn.

• Tận dụng tính mô-đun vốn có. Xem xét các thành phần thép đúc sẵn cho các dự án yêu cầu tiến độ triển khai nhanh hoặc khả năng tiếp cận nguồn lực tạm thời.

• Lập kế hoạch bảo trì chủ động suốt đời. Thiết lập lịch trình kiểm tra nghiêm ngặt ngay sau khi lắp đặt, tập trung chủ yếu vào các tấm bản mã và tính toàn vẹn của mối nối.

• Hãy tích cực tham khảo ý kiến ​​của các kỹ sư kết cấu được chứng nhận. Mô hình ứng suất toán học chính xác ngăn chặn việc thiết kế dưới mức nguy hiểm và giữ cho việc sử dụng vật liệu được tối ưu hóa nghiêm ngặt.

Câu hỏi thường gặp

Hỏi: Kết cấu giàn thép điển hình có tuổi thọ bao lâu?

Trả lời: Khi đội bảo trì thường xuyên và áp dụng lớp phủ bảo vệ một cách có hệ thống, tuổi thọ của chúng dễ dàng vượt quá 75 năm. Nhiều ví dụ lịch sử vẫn hoạt động đầy đủ trong hơn một thế kỷ. Yếu tố then chốt tuyệt đối liên quan đến việc chống ăn mòn tích cực tại các nút kết cấu được liên kết với nhau.

Hỏi: Những khuôn khổ này có thể hỗ trợ lưu lượng xe tải thương mại hiện đại không?

Đ: Có, họ thường xuyên phải chịu lưu lượng giao thông trên đường cao tốc cực kỳ đông đúc. Các kỹ sư tính toán cụ thể các bộ phận kết cấu để phù hợp với tải trọng trực tiếp hiện đại, mật độ cao. Thiết kế hình học ngăn ngừa hiện tượng vênh cục bộ dưới xe bán tải thương mại hạng nặng.

Hỏi: Chúng có khó lắp ráp ở những địa điểm xa không?

Đáp: Không. Chúng rất có lợi cho các vùng sâu vùng xa. Bạn vận chuyển chúng thành từng mảnh nhỏ, dạng mô-đun bằng phương tiện tiêu chuẩn. Các đội lắp ráp chúng bằng các công cụ cơ bản và ghim nặng. Điều này hoàn toàn loại bỏ sự cần thiết của cần cẩu nâng lớn tại chỗ.

Hỏi: Tại sao một số thiết kế có phần trên mở trong khi những thiết kế khác lại có phần mui kín?

Trả lời: Điều này hoàn toàn phụ thuộc vào nhịp và tải yêu cầu. Thiết kế "Thông qua" bao bọc giao thông hoàn toàn để có độ cứng tối đa trên những khoảng trống rất dài. Thiết kế "Pony" để hở phần trên. Điều này giúp tiết kiệm vật liệu trên các nhịp ngắn hơn trong khi cho phép các phương tiện cao hơn đi qua tự do.
