Thiết kế kết cấu của một cây cầu cuối cùng sẽ quyết định sự thành công hay thất bại của nó. Những cấu trúc khổng lồ này đóng vai trò là nền tảng của kỹ thuật dân dụng hiện đại. Họ nhận được sự tôn trọng to lớn bằng cách cung cấp tỷ lệ tải trên trọng lượng cực kỳ cao. Chúng tôi cũng đánh giá cao hiệu quả cấu trúc chưa từng có của chúng. Trong nhiều thế kỷ, những tuyệt tác hình học này đã kết nối các cộng đồng ở vùng sâu vùng xa và cho phép vận chuyển hạng nặng trên những địa hình không thể vượt qua.
Đối với các nhà quản lý dự án, kỹ sư xây dựng và nhà quy hoạch đô thị, việc lựa chọn khung thiết kế chính xác là rất quan trọng. Cấu trúc bạn chọn sẽ trực tiếp quyết định chi phí hoạt động và vốn dài hạn. Nó ảnh hưởng nghiêm trọng đến việc tuân thủ an toàn và tiến độ xây dựng phức tạp. Cấu hình kém có thể làm tăng ngân sách và trì hoãn nghiêm trọng việc triển khai cơ sở hạ tầng quan trọng.
Mục tiêu của chúng tôi là phá vỡ các nguyên tắc cơ học cụ thể tạo ra sức mạnh to lớn này. Chúng tôi sẽ chuyển vật lý cơ bản thành các tiêu chí đánh giá dự án có tính xác minh cao. Bạn sẽ tìm hiểu cách các khung hình học tối đa hóa khả năng chịu tải. Cuối cùng, bạn sẽ khám phá cách chọn cấu hình thiết kế chính xác để phù hợp với yêu cầu tải động của mình.
Tam giác phân phối ứng suất: Khung hình học chuyển mômen uốn thành lực căng và lực nén có thể quản lý được, tối đa hóa khả năng chịu tải với lượng vật liệu tối thiểu.
Ứng dụng quyết định thiết kế: Các biến thể Warren, Pratt và Howe mang lại những lợi thế cụ thể cho các yêu cầu về độ dài nhịp và tải trọng động khác nhau.
Tính mô-đun giúp tăng tốc quá trình triển khai: Các bộ phận được tiêu chuẩn hóa (ví dụ: cầu giàn Bailey) giảm đáng kể thời gian lắp ráp tại chỗ và chi phí nhân công.
Bảo trì là sự cân bằng chính: Mặc dù có độ bền cao nhưng mạng lưới khớp nối phức tạp đòi hỏi phải kiểm tra nghiêm ngặt, liên tục để phát hiện tình trạng ăn mòn và mỏi.
Hiểu biết về kỹ thuật kết cấu đòi hỏi phải xem xét kỹ hình học đơn giản. Tính chất vật lý của tam giác tạo thành xương sống tuyệt đối của các cấu trúc này. Nếu bạn tác dụng lực lên một hình vuông, nó sẽ nhanh chóng biến dạng thành hình bình hành. Các góc thay đổi dễ dàng khi bị căng thẳng. Một hình tam giác hoạt động khác nhau. Bạn không thể làm biến dạng một hình tam giác mà không làm thay đổi độ dài các cạnh của nó về mặt vật lý. Thực tế hình học này làm cho các hình tam giác vốn đã cứng nhắc và có độ ổn định cao.
Một được thiết kế tốt cây cầu giàn dựa vào độ cứng chính xác này để chịu được trọng lượng cực lớn. Nó quản lý các lực đến bằng cách chủ động chia chúng thành hai loại riêng biệt: lực căng và lực nén.
Lực nén: Các lực này đẩy các vật liệu lại với nhau. Trong một nhịp điển hình, trọng lượng của lưu lượng truy cập bị đẩy xuống, khiến các hợp âm phía trên bị nén.
Lực căng: Những lực này kéo vật liệu ra xa nhau. Khi phần trên đẩy vào nhau, các dây phía dưới sẽ căng ra phía ngoài, hấp thụ lực căng.
Sự phân tán thông minh này ngăn chặn các điểm yếu cục bộ. Lực dọc trục di chuyển trơn tru qua các dây trên và dưới. Là kết quả trực tiếp, cấu trúc hỗ trợ tải trọng động lớn. Các đoàn tàu chở hàng hạng nặng và các phương tiện vận chuyển thương mại có thể đi qua một cách an toàn mà không gây ra hiện tượng vênh kết cấu. Tải trọng trải rộng trên nhiều hình tam giác lồng vào nhau thay vì tập trung tại một điểm.
Hơn nữa, thiết kế này cung cấp một tỷ lệ sức mạnh trên trọng lượng đáng kinh ngạc. Chúng ta phải thảo luận về lợi ích kinh tế của không gian trống. Cầu dầm đặc đòi hỏi một lượng lớn nguyên liệu thô nặng. Mạng hình học chỉ đặt thép ở nơi các lực chủ động yêu cầu. Bằng cách tận dụng không gian trống, các cấu trúc này đạt được độ bền lớn bằng cách sử dụng ít nguyên liệu thô hơn đáng kể.
Các kỹ sư không sử dụng một cấu hình chung duy nhất cho mọi dự án. Các nhịp và loại tải khác nhau đòi hỏi bố cục hình học riêng biệt. Chúng tôi phân loại chúng thành một số loại giải pháp phổ biến. Mỗi cách bố trí đều có những ưu điểm riêng biệt.
Cấu hình Pratt có các bộ phận dọc chịu nén và các bộ phận chéo chịu lực căng. Vì thép xử lý lực căng tốt hơn lực nén nên các bộ phận chịu lực chéo có thể mỏng hơn và nhẹ hơn. Thiết lập cụ thể này chứng tỏ hiệu quả chi phí cao cho các nhịp dài tới 250 feet. Nó sử dụng ít thép tổng thể hơn, khiến nó trở nên hấp dẫn về mặt kinh tế đối với các đường ngang tầm trung.
Cấu hình Warren sử dụng các hình tam giác đều. Nó có các đường chéo căng và nén xen kẽ. Cách bố trí này vượt trội trong việc xử lý các tải nặng, cân bằng. Nó cũng đơn giản hóa đáng kể việc chế tạo. Bởi vì các bộ phận duy trì kích thước đồng đều nên nhà sản xuất có thể sản xuất chúng nhanh hơn. Tính đồng nhất này tăng tốc toàn bộ quá trình chuỗi cung ứng.
Cấu hình Howe có cách tiếp cận hơi khác. Các đường chéo của nó hướng về hướng ngược lại với thiết kế Pratt. Ở đây, các bộ phận chéo hoạt động dưới sự nén trong khi các bộ phận dọc xử lý lực căng. Trong lịch sử, các nhà xây dựng đã sử dụng cách bố trí này cho các cấu trúc lai giữa gỗ và sắt. Ngày nay, các kỹ sư thích nó trong các ứng dụng đường sắt hạng nặng cụ thể. Nó hoạt động đặc biệt tốt khi khả năng chống nén cục bộ được ưu tiên hàng đầu.
Bạn phải đánh giá các lựa chọn của mình một cách cẩn thận. Hướng dẫn quyết định của bạn bằng cách kết hợp tải trọng động dự kiến với cấu hình hình học chính xác. Giao thông xe cộ, lối đi dành cho người đi bộ và các tuyến đường sắt hạng nặng đều tác dụng các lực khác nhau.
So sánh cấu hình thiết kế
Kiểu thiết kế | Phân bổ lực lượng | Trường hợp sử dụng tốt nhất | Lợi thế chính |
|---|---|---|---|
Pratt | Dọc khi nén, đường chéo khi căng | Khoảng cách tầm trung (lên đến 250 feet) | Hiệu quả vật liệu cao, sử dụng ít thép hơn |
Warren | Căng thẳng và nén xen kẽ | Tải trọng thương mại cân bằng, nặng | Kích thước thành viên đồng nhất giúp đơn giản hóa việc chế tạo |
Howe | Đường chéo khi nén, đường thẳng đứng khi căng | Ứng dụng đường sắt hạng nặng | Khả năng chống nén cục bộ tuyệt vời |
Cơ sở hạ tầng hiện đại phụ thuộc nhiều vào luyện kim tiên tiến. Thép vẫn là tiêu chuẩn không thể tranh cãi cho các khung này. Nó mang lại sự cân bằng lý tưởng về sức mạnh năng suất, khả năng phục hồi kéo dài và lợi tức đầu tư trong vòng đời. Tuy nhiên, bạn phải chọn đúng loại thép.
Thép Carbon: Cung cấp sức mạnh cơ bản tuyệt vời và khả năng chi trả. Tuy nhiên, nó đòi hỏi phải sơn thường xuyên và xử lý bề mặt để ngăn ngừa rỉ sét.
Thép chịu thời tiết: Tạo thành lớp gỉ bảo vệ tự nhiên theo thời gian. Lớp này bịt kín thép bên trong khỏi bị ăn mòn thêm. Chi phí trả trước cao hơn nhưng lại giảm đáng kể ngân sách bảo trì dài hạn.
Ngoài nguyên liệu thô, chế tạo sẵn còn mang lại những lợi thế to lớn. Các bộ phận hiện đại được hàn và cắt do nhà máy kiểm soát. Môi trường được kiểm soát này làm giảm lỗi của con người tại chỗ. Nó cũng đảm bảo tuân thủ tuyệt đối các dung sai nghiêm ngặt về kết cấu, chẳng hạn như các dung sai bắt buộc theo tiêu chuẩn AASHTO. Khi các bộ phận đến nơi, chúng khớp với nhau một cách hoàn hảo.
Tuy nhiên, bạn phải đối mặt với thực tế triển khai. Việc vận chuyển các dây thép đúc sẵn cỡ lớn đặt ra những thách thức về hậu cần. Các địa điểm xa xôi hoặc các địa điểm xây dựng đô thị bị hạn chế chặt chẽ khiến việc giao hàng trở nên khó khăn. Người lập kế hoạch phải cẩn thận vạch ra các tuyến đường quá cảnh. Họ phải đảm bảo các xe tải sàn phẳng cỡ lớn có thể di chuyển ở những khúc cua hẹp và dốc để đến khu vực triển khai.

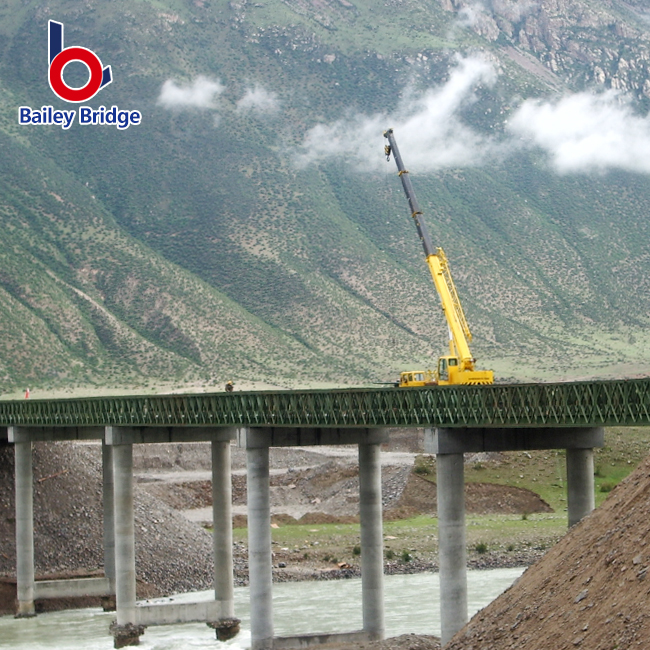

Khi thời gian và khả năng tiếp cận đặt ra những thách thức nghiêm trọng, các kỹ sư chuyển sang thiết kế mô-đun cụ thể. được tiêu chuẩn hóa Cầu giàn Bailey mang đến sự linh hoạt vượt trội. Ban đầu được phát triển để sử dụng cho quân sự trong Thế chiến thứ hai, thiết kế mô-đun tiền chế này đã cách mạng hóa việc triển khai cơ sở hạ tầng nhanh chóng.
Ngày nay, hệ thống mô-đun này phục vụ một số ứng dụng thương mại quan trọng. Các thành phố dựa vào chúng để thay thế cơ sở hạ tầng khẩn cấp sau lũ lụt hoặc động đất. Các công ty xây dựng sử dụng chúng để tạo ra những con đường tiếp cận tạm thời qua sông. Các khu vực đang phát triển sử dụng chúng rất nhiều cho các dự án phát triển nông thôn, nơi máy móc hạng nặng không thể tiếp cận được.
Khi đánh giá hệ thống mô-đun này, bạn phải xem xét hai khía cạnh quan trọng:
Khả năng mở rộng: Bạn có thể dễ dàng kết nối các thành phần được tiêu chuẩn hóa để tăng phạm vi tổng thể. Bạn cũng có thể xếp các tấm cạnh nhau hoặc theo chiều dọc để tăng khả năng chịu tải. Bạn đạt được điều này mà không cần phải tái thiết kế tùy chỉnh.
Hiệu quả lao động: Công nhân có thể lắp ráp các phần mô-đun này bằng các dụng cụ cầm tay tiêu chuẩn. Các đội có thể phóng nhịp đã hoàn thành qua một khoảng trống bằng phương pháp đúc hẫng. Điều này giúp loại bỏ sự cần thiết của những cần cẩu hạng nặng đắt tiền. Cách tiếp cận này làm giảm đáng kể chi phí vận hành lắp đặt.
Không có thiết kế cấu trúc nào tồn tại mà không có sự thỏa hiệp cố hữu. Chúng ta phải tiếp cận các khuôn khổ này với sự tin cậy và minh bạch. Hiểu được "nhược điểm" đảm bảo lập kế hoạch dài hạn tốt hơn.
Hạn chế chính là sự phức tạp chung. Những cấu trúc này có khối lượng lớn các tấm bản mã, bu lông cường độ cao và các mối hàn phức tạp. Mỗi điểm kết nối tạo ra một lỗ hổng tiềm ẩn. Chúng đóng vai trò là vị trí đắc địa cho sự ăn mòn cục bộ và nứt mỏi vi mô. Nước và mảnh vụn thường mắc kẹt trong những giao lộ chật hẹp này.
Vì sự phức tạp này nên chi phí bảo trì vẫn cao. Cấu trúc đòi hỏi phải kiểm tra trực quan chuyên sâu và thường xuyên. Thanh tra viên phải thường xuyên sử dụng thiết bị kiểm tra siêu âm để phát hiện độ mỏi tiềm ẩn của kết cấu. Việc sơn và chống gỉ cũng đòi hỏi nhiều lao động do diện tích bề mặt lớn, nhiều góc cạnh.
Ngoài ra, yêu cầu về không gian đặt ra một thách thức đặc biệt. Hệ giằng trên cao và các kết cấu bên có thể hạn chế nghiêm ngặt khoảng trống. Tải trọng thương mại quá khổ có thể gặp khó khăn khi đi qua, trong khi cầu sàn phẳng có khoảng trống dọc không giới hạn.
Để chống lại những rủi ro này, các kỹ sư sử dụng các chiến lược giảm thiểu cụ thể. Chúng tôi thực sự khuyên bạn nên chỉ định việc sử dụng thép phong hóa cho các dự án mới. Lớp gỉ bảo vệ giúp loại bỏ nhu cầu sơn lại theo chu kỳ. Ngoài ra, việc mạ kẽm nhúng nóng cho các bộ phận thép sẽ tạo ra lớp rào kẽm bền bỉ. Cả hai chiến lược đều giảm thiểu thành công các can thiệp bảo trì suốt đời và giữ cho hoạt động vận hành trơn tru.
Việc chuyển từ lý thuyết kỹ thuật sang mua sắm tích cực đòi hỏi một cách tiếp cận có cấu trúc. Chọn sai nhà cung cấp hoặc thiếu thông số kỹ thuật chính có thể làm hỏng dòng thời gian của bạn. Thực hiện theo logic danh sách rút gọn nghiêm ngặt để đảm bảo kết quả tốt nhất có thể.
Bước 1: Xác định ngay nhịp yêu cầu và mức tải tối đa. Hiểu xem bạn đang hỗ trợ giao thông cho người đi bộ hay xe tải khai thác gỗ thương mại hạng nặng.
Bước 2: Đánh giá khả năng truy cập trang web của bạn. Xác định xem đường vào hẹp có yêu cầu giải pháp lắp ráp thủ công, có tính mô-đun hóa cao thay vì các dây hợp âm chế tạo sẵn quy mô lớn tiêu chuẩn hay không.
Bước 3: Tính toán kỳ vọng lập ngân sách cho vòng đời. Yếu tố trong lịch trình bảo trì 50-75 năm thực tế. Tính đến lao động kiểm tra, nỗ lực sơn lại tiềm năng và thay thế khớp trong nhiều thập kỷ.
Khi bạn xác định chính xác nhu cầu của mình, hãy áp dụng các tiêu chí lựa chọn nhà cung cấp nghiêm ngặt. Hãy tìm một nhà chế tạo cầu có các chứng chỉ ngành được công nhận, chẳng hạn như chứng chỉ AISC. Ưu tiên các nhà cung cấp cung cấp hỗ trợ kỹ thuật nội bộ mạnh mẽ. Cuối cùng, hãy xác minh rằng họ có hồ sơ theo dõi đã được chứng minh là tuân thủ nghiêm ngặt các quy định về cấu trúc và quy định môi trường cụ thể tại địa phương của bạn.
Một dự án cơ sở hạ tầng thành công dựa trên các nguyên tắc cơ học đã được chứng minh. Sức mạnh thực sự của một khung hình học phụ thuộc vào sự phân bố lực theo toán học và có thể dự đoán được. Phép đo tam giác quản lý lực căng và lực nén một cách hiệu quả, mang lại hiệu quả vật liệu thực sự chưa từng có. Hiệu quả này giữ cho các dự án khả thi, an toàn và có độ bền cao.
Đối với các dự án yêu cầu khả năng chịu tải cao, lắp ráp mô-đun nhanh hoặc nhịp tầm trung tiết kiệm chi phí, khung hình học bằng thép vẫn là một khoản đầu tư hợp lý về mặt cấu trúc và tài chính. Họ vượt qua các rào cản địa lý khắc nghiệt đồng thời giảm thiểu lãng phí nguyên liệu thô.
Hãy hành động ngay hôm nay để đảm bảo các mục tiêu về cơ sở hạ tầng của bạn. Hãy tham khảo ý kiến của một công ty kỹ thuật kết cấu hoặc một nhà chế tạo thép được chứng nhận. Yêu cầu phân tích tải theo từng địa điểm cụ thể và ước tính vật liệu toàn diện để giúp dự án quan trọng tiếp theo của bạn tiến triển.
Trả lời: Những cấu trúc này thường mang lại hiệu quả cao về mặt chi phí cho các nhịp từ 50 đến 300 feet. Tuy nhiên, các kỹ sư có thể thiết kế các cấu hình liên tục có khả năng mở rộng đáng kể hơn nữa. Khoảng cách cuối cùng phụ thuộc rất nhiều vào yêu cầu kỹ thuật cụ thể và các hạn chế về môi trường.
Đ: Vâng. Mặc dù ngành công nghiệp biết đến chúng để sử dụng tạm thời hoặc khẩn cấp nhưng chúng mang lại tuổi thọ tuyệt vời. Các hệ thống mô-đun được bảo trì, phủ và kiểm tra đúng cách có thể dễ dàng đóng vai trò là cơ sở hạ tầng lâu dài, có độ tin cậy cao trong nhiều thập kỷ.
Trả lời: Thiết kế hình học dạng lưới mở cho phép gió lớn truyền trực tiếp qua cấu trúc. Điều này làm giảm đáng kể lực cản khí động học nguy hiểm. Hơn nữa, cấu trúc tam giác vốn đã cứng chắc này có khả năng chống lại sự mất ổn định xoắn ngang một cách tích cực trong các sự kiện địa chấn khó lường.
Trả lời: "Through- kèo" cung cấp hệ giằng phía trên cần thiết để hỗ trợ các nhịp dài hơn hoặc tải trọng động đặc biệt nặng một cách an toàn. Ngược lại, "dàn boong" đặt khung hình học hỗ trợ hoàn toàn bên dưới lòng đường. Vị trí thấp hơn này cho phép khoảng sáng gầm dọc không giới hạn cho các phương tiện thương mại cao.
