Độ ổn định của cầu vượt xa các sách giáo khoa vật lý cơ bản Đối với các nhà phát triển cơ sở hạ tầng, nó trực tiếp đưa ra xếp hạng tải, định hình lịch trình bảo trì và xác định khả năng tồn tại tổng thể của dự án. Một cấu trúc được lựa chọn kém có nguy cơ gây ra sự chậm trễ tốn kém và các mối nguy hiểm nghiêm trọng về an toàn. Sự ổn định nội tại của cầu giàn bắt nguồn từ sự phụ thuộc hình học của nó vào các hình tam giác để phân bổ lực. Hình học độc đáo này giúp nó cực kỳ hiệu quả trong việc tối đa hóa khả năng chịu tải đồng thời giảm thiểu đáng kể trọng lượng vật liệu.

Hiểu được các lực cơ học này sẽ kết nối trực tiếp thiết kế kết cấu với các quyết định mua sắm. Bạn sẽ khám phá cách kiến ​​thức này giúp người quản lý dự án chọn cấu hình cầu nối phù hợp cho địa điểm, ngân sách và dòng thời gian của họ. Chúng ta sẽ khám phá cơ chế cốt lõi, đánh giá khả năng chịu tải và kiểm tra cấu hình mô-đun tiêu chuẩn. Cuối cùng, bạn sẽ tìm hiểu cách điều hướng thực tế triển khai và đưa vào danh sách rút gọn giải pháp lý tưởng cho lần triển khai cơ sở hạ tầng tiếp theo của mình.

Bài học chính

• Độ cứng hình học: Phép tam giác chuyển đổi hiệu quả tải trọng thẳng đứng thành lực dọc trục (kéo và nén), ngăn ngừa sự uốn cong của kết cấu.

• Tỷ lệ cường độ trên trọng lượng cao: Thiết kế yêu cầu ít nguyên liệu thô hơn để đạt được xếp hạng tải trọng cao, trực tiếp giảm chi phí mua sắm và nền móng.

• Tính linh hoạt theo mô-đun: Các cấu hình như cầu giàn bailey cung cấp các bộ phận được chuẩn hóa, đúc sẵn giúp giảm đáng kể thời gian triển khai.

• Những cân nhắc về bảo trì: Số lượng lớn các mối nối và mối nối đòi hỏi phải kiểm tra nghiêm ngặt, theo lịch trình để phát hiện tình trạng ăn mòn cục bộ và độ mỏi của vật liệu.

Cơ chế cốt lõi: Phép tam giác thúc đẩy sự ổn định như thế nào

Bạn không thể làm biến dạng một hình tam giác mà không làm thay đổi độ dài các cạnh của nó. Không giống như hình vuông hoặc hình chữ nhật, hình tam giác có độ cứng hình học nội tại. Nếu bạn đẩy góc của hình vuông, nó sẽ dễ dàng thu gọn lại thành hình bình hành. Để thu gọn một hình tam giác, bạn phải nghiền nát hoặc bẻ gãy các thành phần cấu trúc cấu thành của nó. Thực tế vật lý này tạo thành nền tảng cơ bản của kỹ thuật giàn.

Khung này vượt trội trong việc quản lý phân phối lực lượng phức tạp. Khi lưu lượng truy cập thương mại vượt qua một nhịp, nó sẽ áp dụng tải trực tiếp động. Bản thân các cấu kiện thép tạo ra tĩnh tải không đổi. Mạng cấu trúc truyền các lực hướng xuống này dọc theo các đường thẳng. Các kỹ sư gọi đây là lực dọc trục. Một số thành viên duỗi ra ngoài. Họ trải qua sự căng thẳng. Các thành viên khác đẩy vào trong chống lại nhau. Họ trải nghiệm nén.

Bằng cách chuyển ứng suất thành lực căng và lực nén thuần túy, chúng tôi đã loại bỏ thành công mômen uốn nghiêm trọng. Dầm truyền thống xử lý trọng lượng bằng cách uốn cong, tập trung ứng suất lớn gần tâm nhịp. Bởi vì các lực vẫn hướng trục trong một khung tam giác nên các thành phần thép riêng lẻ không bị uốn cong đáng kể. Chúng chỉ đơn giản là kéo hoặc đẩy dọc theo trục chính của chúng. Sự thay đổi hành vi này làm giảm đáng kể nguy cơ thất bại thảm khốc giữa nhịp. Nó giữ cho toàn bộ hệ thống kết cấu có thể dự đoán được dưới áp lực nặng nề.

Đánh giá khả năng chịu tải và giới hạn nhịp tối ưu

Người quản lý dự án phải xác định tiêu chí thành công rõ ràng trước khi lựa chọn thiết kế. Bạn phải biết chính xác điểm nào mà khung hình tam giác hoạt động tốt hơn các giải pháp thay thế dầm hoặc hệ thống treo truyền thống. Các lối qua nông thôn ngắn thường dựa vào dầm thép cơ bản. Đường cao tốc lớn trên mặt nước đòi hỏi cáp treo phức tạp. Nhịp trung gian đại diện cho lãnh thổ lý tưởng cho kỹ thuật tam giác.

Phạm vi nhịp tối ưu thường rơi vào khoảng từ 50 đến 300 feet đối với các nhịp đơn giản. Các thiết kế liên tục có thể kéo dài hơn nữa bằng cách tựa vào các trụ trung gian. Các kỹ sư kết cấu ưa chuộng phạm vi này vì nó mang lại lợi tức đầu tư vật chất cao nhất. Bạn đạt được độ cứng tối đa mà không phải trả tiền cho khối lượng thép không cần thiết.

Biểu đồ hiệu suất kết cấu

Hiệu suất tải trực tiếp so với tải chết thúc đẩy giá trị thương mại thực sự của các cấu trúc này. Cấu trúc thượng tầng vốn vẫn nhẹ. Bởi vì nó nhẹ hơn nên nó không sử dụng hết khả năng cấu trúc của mình mà chỉ đơn thuần là hỗ trợ chính nó. Điều này cho phép tỷ lệ phần trăm cao hơn nhiều trong tổng công suất để hỗ trợ tải hoạt động trực tiếp. Bạn có thể di chuyển máy móc hạng nặng hơn, lưu lượng thương mại dày đặc hơn và vận chuyển hàng hóa lớn hơn trên cùng một khoảng cách. Hiệu quả này tỏ ra rất quan trọng đối với hoạt động khai thác gỗ, địa điểm khai thác và các tuyến đường vòng công nghiệp nặng.

Danh mục giải pháp: Cấu hình giàn phổ biến

Các kỹ sư đã phát triển một số cấu hình tiêu chuẩn trong thế kỷ qua. Các thiết kế của Pratt, Warren và Howe vẫn nổi bật nhất. Họ điều khiển việc sắp xếp theo đường chéo để tối ưu hóa việc sử dụng vật liệu cụ thể hoặc trung tâm tải trọng.

Bố cục Pratt có các thành phần chéo dốc về phía giữa nhịp. Sự căn chỉnh này đặt các mảnh chéo dài hơn dưới dạng căng và các mảnh dọc ngắn hơn bị nén. Nó tối ưu hóa việc sử dụng thép một cách đẹp mắt. Bố cục Howe đảo ngược cách tiếp cận này. Các đường chéo của nó dốc ra khỏi trung tâm. Điều này tạo ra lực nén cho các đường chéo, khiến nó trở nên lý tưởng về mặt lịch sử cho việc xây dựng bằng gỗ nặng. Bố cục Warren sử dụng các hình tam giác đều xen kẽ. Nó xử lý tốt cả lực căng và lực nén, khiến nó rất linh hoạt trong chế tạo thép hiện đại.

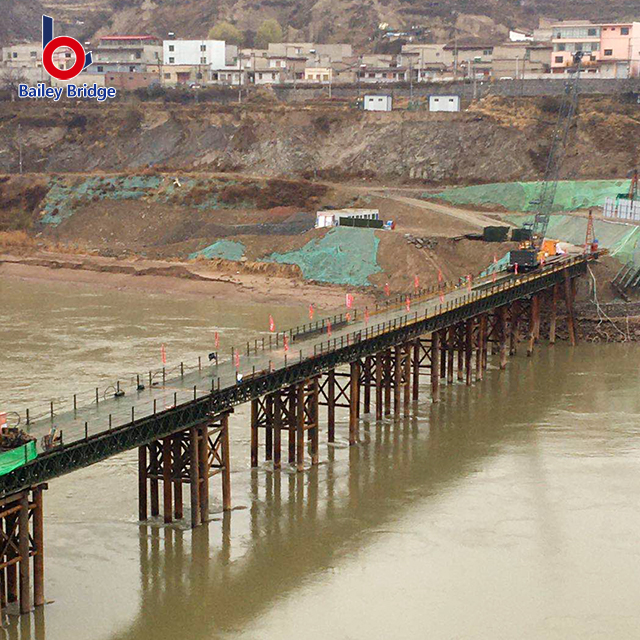

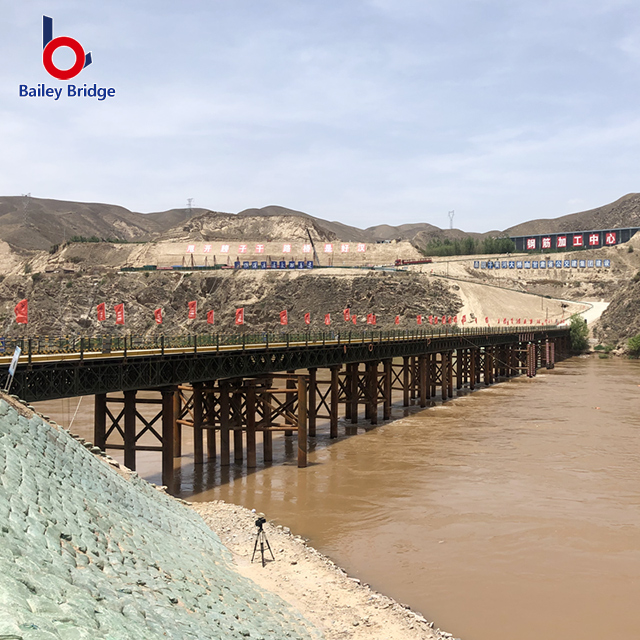

Cầu giàn Bailey làm nổi bật thể loại mô-đun chuyên dụng cao. Các kỹ sư đã thiết kế nó như một hệ thống di động, được chế tạo sẵn. Nó sử dụng các tấm thép được tiêu chuẩn hóa, có thể hoán đổi cho nhau được liên kết bằng các chốt có độ bền cao. Bạn không cần chế tạo tùy chỉnh cho mỗi trang web mới.

Chúng tôi đánh giá giải pháp mô-đun này dựa trên khả năng triển khai nhanh chóng. Nó tỏ ra lý tưởng cho việc cứu trợ thiên tai, các tuyến đường vòng tạm thời hoặc các địa điểm rất xa. Thiết bị nâng hạng nặng thường không thể tiếp cận được những địa điểm biệt lập này. Các đội có thể lắp ráp các tấm có thể hoán đổi cho nhau này bằng tay. Họ đẩy các phần đã hoàn thiện qua khoảng trống bằng phương pháp phóng đúc hẫng. Điều này giúp loại bỏ nhu cầu sử dụng cần cẩu cỡ lớn, giải quyết những cơn ác mộng hậu cần phức tạp cho các nhà phát triển nông thôn.

Tiêu chí đánh giá: Lợi thế thương mại và vận hành

Hiệu suất vật liệu ảnh hưởng lớn đến chi phí vốn ban đầu. Việc sử dụng ít khối lượng rắn hơn sẽ trực tiếp làm giảm việc mua nguyên liệu thô. Bạn mua ít thép hơn trên mỗi foot đường băng qua. Cấu hình nhẹ này tạo ra lợi ích tài chính theo tầng. Cấu trúc thượng tầng nhẹ hơn tác dụng lực hướng xuống ít hơn lên nền móng của chúng. Bạn có thể hạ thấp tỷ lệ cần thiết của mố bê tông và trụ trung gian. Nền móng nhỏ hơn đòi hỏi ít việc đào hơn, ít bê tông hơn và ít giờ lao động hơn.

Chế tạo sẵn tạo ra lợi thế lớn về tốc độ triển khai dự án. Các nhà máy sản xuất linh kiện trong môi trường trong nhà được kiểm soát. Máy hàn tự động tạo ra các mối nối có độ đồng nhất cao. Sự chậm trễ về thời tiết không ảnh hưởng đến hoạt động sản xuất của nhà máy. Xe tải cung cấp các phần mô-đun một cách chính xác khi địa điểm đã sẵn sàng. Các đội bắt vít hoặc ghim chúng lại với nhau một cách nhanh chóng.

1. Giảm sự gián đoạn tại địa điểm: Lắp ráp nhanh hạn chế tác động đến môi trường trên các tuyến đường thủy nhạy cảm.

2. Nhu cầu lao động thấp hơn: Việc hàn tại chỗ ở mức tối thiểu giúp giảm nhu cầu lao động tại hiện trường có chuyên môn cao.

3. Lập kế hoạch có thể dự đoán được: Sản xuất ngoài cơ sở tách biệt dòng thời gian của dự án khỏi các biến số trường không thể đoán trước.

Quản lý vòng đời có thể dự đoán được đóng vai trò là một lợi thế lớn khác. Các kỹ sư kết cấu dựa vào cơ học đã được chứng minh cao. Họ sử dụng phần mềm đã được thiết lập để mô hình hóa chính xác độ mỏi của vật liệu và các hạn chế về tuổi thọ. Mọi kết nối đều hoạt động có thể dự đoán được khi bị căng thẳng. Tính minh bạch này cho phép các nhà quản lý cơ sở hạ tầng lên kế hoạch thay thế vốn một cách chính xác. Bạn tránh được những thất bại bất ngờ bằng cách tuân thủ mô hình toán học.

Thực tế triển khai và rủi ro bảo trì

Bất chấp tính hiệu quả của chúng, các khuôn khổ này vẫn tiềm ẩn những lỗ hổng cấu trúc cụ thể. Các điểm kết nối yêu cầu sự xem xét kỹ lưỡng. Mỗi tấm bản mã, bu lông và mối hàn đều hoạt động như một vị trí tiềm ẩn hiện tượng mỏi cục bộ. Khi tải trọng vượt qua nhịp, các khớp này sẽ hấp thụ ứng suất lớn theo chu kỳ. Nếu một tấm bản mã chính bị hỏng, hình học xung quanh có thể mất ổn định nhanh chóng. Các tiêu chuẩn ngành bắt buộc phải thực hiện kiểm tra nghiêm ngặt, thực tế để giám sát các kết nối quan trọng này.

Quản lý ăn mòn đưa ra một thách thức hoạt động liên tục. Thiết kế dạng lưới phức tạp tạo ra một lượng lớn diện tích bề mặt. Nó khiến thép tiếp xúc với mưa, tuyết và muối đường nhiều hơn so với dầm bê tông rắn. Bạn phải áp dụng lớp phủ chống ăn mòn mạnh mẽ trong quá trình chế tạo. Sơn epoxy giàu kẽm và lớp hoàn thiện mạ kẽm mang lại khả năng bảo vệ nền tuyệt vời.

• Thi công hệ thống sơn bảo vệ nhiều lớp ngay sau khi thi công.

• Lên lịch rửa điện định kỳ để loại bỏ muối ăn mòn làm tan băng.

• Kiểm tra các gờ cấu trúc nằm ngang nơi các mảnh vụn và nước đọng thường xuyên tích tụ.

• Khắc phục các lỗi sơn cục bộ trước khi rỉ sét bề mặt thấm vào nền thép.

Giới hạn giải phóng mặt bằng chỉ ra các hạn chế về tuyến đường cụ thể. Nhiều thiết kế sử dụng cấu hình xuyên giàn. Giao thông thực sự chạy qua lồng cấu trúc. Bạn phải đánh giá cẩn thận cả khoảng trống dọc và ngang. Máy móc nông nghiệp quá khổ hoặc vận chuyển hàng hóa công nghiệp quá khổ có thể tấn công hệ giằng cổng trên cao. Tác động ngang từ tải trọng rộng có thể làm hư hỏng nghiêm trọng các phương thẳng đứng chịu tải quan trọng. Luôn xác minh hồ sơ giao thông dài hạn trước khi cam kết thiết kế lồng hạn chế.

Danh sách rút gọn giải pháp cầu nối của bạn: Hành động bước tiếp theo

Hành trình mua sắm của bạn phải bắt đầu bằng việc đánh giá kỹ lưỡng địa điểm và địa kỹ thuật. Những khung cứng nhắc này truyền trực tiếp tải trọng tập trung đáng kể đến các giá đỡ cuối của chúng. Nếu đất ven sông mềm, mố có thể lún không đều. Độ lún không đồng đều gây ra ứng suất nguy hiểm trên khung thép cứng. Bạn phải xác minh khả năng chịu lực của đất trước khi đặt hàng bất kỳ loại thép kết cấu nào.

Các nhà quản lý dự án thường gặp khó khăn trong việc lựa chọn giữa thiết kế riêng và hệ thống tiêu chuẩn hóa. Ma trận bên dưới phác thảo cách đánh giá các lựa chọn của bạn.

Ma trận lựa chọn tùy chỉnh và mô-đun

Chúng tôi thực sự khuyên bạn nên thu hút các chuyên gia tư vấn kết cấu sớm trong giai đoạn lập kế hoạch. Họ mang đến phần mềm lập mô hình cần thiết để xác thực các giả định ban đầu của bạn. Các chuyên gia tư vấn sẽ tính toán tải trọng gió cục bộ, lập bản đồ hoạt động địa chấn lịch sử và đánh giá các yêu cầu về tải trọng lớn cụ thể. Sự tham gia sớm của họ giúp tránh việc thiết kế lại tốn kém và đảm bảo tuân thủ đầy đủ các tiêu chuẩn của cơ quan giao thông vận tải địa phương.

Phần kết luận

Sự ổn định cốt lõi của phong cách cấu trúc này bắt nguồn hoàn toàn từ tam giác đơn giản. Nguyên tắc hình học cơ bản này chuyển thành cơ sở hạ tầng có khả năng dự đoán cao, có thể mở rộng và linh hoạt. Bạn có thể tối đa hóa hiệu quả của địa điểm bằng cách phân luồng lực một cách an toàn dọc theo các bộ phận tuyến tính thẳng. Chúng tôi đạt được mức tải trọng ấn tượng mà không cần đổ các kết cấu bê tông lớn.

Tuy nhiên, việc thực hiện thành công đòi hỏi một cái nhìn cân bằng về hệ thống. Bạn phải cân nhắc tỷ lệ sức mạnh trên trọng lượng đặc biệt với thực tế nghiêm ngặt của việc bảo trì khớp lâu dài. Lập kế hoạch phù hợp đảm bảo hoạt động an toàn trong nhiều thập kỷ.

• Thực hiện khảo sát địa kỹ thuật sâu để xác nhận dung sai lún của mố.

• Tính toán các khoảng hở nghiêm ngặt theo chiều dọc và chiều ngang nếu sử dụng thiết kế xuyên giàn.

• Xây dựng một lịch trình kiểm tra nghiêm ngặt, được tài trợ, tập trung chủ yếu vào các tấm bản mã và sự tích tụ độ ẩm ở dây âm thấp hơn.

• Điều chỉnh mức độ khẩn cấp của dòng thời gian của bạn với hệ thống mô-đun hoặc tùy chỉnh phù hợp.

Câu hỏi thường gặp

Hỏi: Tại sao người ta sử dụng hình tam giác thay vì các hình dạng khác trong cầu giàn?

Trả lời: Hình tam giác là hình đa giác duy nhất giữ được hình dạng dưới áp lực mà các khớp của chúng không bị cứng. Chúng chuyển đổi tải trọng thẳng đứng được áp dụng một cách tự nhiên thành lực dọc trục (đẩy hoặc kéo). Điều này giúp các bộ phận kết cấu không bị uốn cong, đảm bảo độ ổn định hình học và hiệu quả vật liệu tối đa.

Hỏi: Nhịp tối đa của cầu giàn tiêu chuẩn là bao nhiêu?

Trả lời: Giàn nhịp đơn giản riêng lẻ có hiệu quả cao và tiết kiệm lên tới 300 feet. Tuy nhiên, cấu hình liên tục có thể trải dài một cách an toàn với khoảng cách lớn hơn nhiều. Bằng cách đặt khung liên tục trên nhiều trụ bê tông trung gian, các kỹ sư có thể dễ dàng thu hẹp các khoảng trống vượt quá 1.000 feet.

Hỏi: Cầu giàn Bailey có phù hợp để lắp đặt cố định không?

Đ: Vâng. Mặc dù ban đầu được thiết kế để triển khai quân sự tạm thời trong Thế chiến thứ hai, các bộ phận kiểu bailey hiện đại sử dụng thép mạ kẽm cao cấp. Các sở giao thông vận tải thường xuyên cài đặt chúng như những giải pháp lâu dài ở khu vực nông thôn, các tuyến đường khai thác gỗ và các ứng dụng trong thành phố, nơi việc triển khai nhanh chóng được đánh giá cao.
