Các lối đi qua có nhịp ngắn đặt ra những thách thức đặc biệt hàng ngày đối với kỹ thuật dân dụng hiện đại. Các nhà quy hoạch thường phải đối mặt với chi phí huy động không tương xứng khi thu hẹp khoảng cách dưới 60 mét. Xây dựng bê tông truyền thống đòi hỏi phải có giấy phép môi trường kéo dài. Dấu vết của máy móc hạng nặng cũng buộc thời gian đóng cửa địa điểm phải kéo dài. Bạn cần một giải pháp thay thế hiệu quả hơn để duy trì hoạt động của dự án.
Hệ thống cầu Compact 321 thu hẹp khoảng cách vận hành chính xác này. Nó cân bằng thành công các yêu cầu triển khai nhanh chóng và khả năng chịu tải nặng. Các nhóm kỹ thuật sử dụng nó để vượt qua nhịp độ chậm của các bản dựng thông thường. Chúng tôi thiết kế hướng dẫn này để giúp các nhà quản lý dự án và kỹ sư xây dựng đánh giá khách quan công nghệ này.
Bạn sẽ học cách tích hợp các cấu trúc này vào danh mục cơ sở hạ tầng hiện đại. Chúng tôi khám phá các chiến lược triển khai thực tế, cơ chế kết cấu và giới hạn hiệu suất rõ ràng. Đánh giá này cung cấp dữ liệu hữu ích mà bạn cần để lập kế hoạch địa điểm tốt hơn. Hãy đọc tiếp để nắm vững cách triển khai các giải pháp kết cấu mạnh mẽ này.
Triển khai nhanh hơn: Các thành phần mô-đun được thiết kế sẵn giúp loại bỏ thời gian bảo dưỡng và giảm sự phụ thuộc vào máy móc hạng nặng, cho phép lắp ráp trong vài ngày thay vì vài tháng.
Khả năng chịu tải có thể mở rộng: Cấu hình giàn có thể được chia tỷ lệ về mặt toán học (ví dụ: một làn đến nhiều làn, một giàn đến nhiều giàn) để đáp ứng các phân loại tải trọng quân sự hoặc AASHTO cụ thể.
Lập mô hình chi phí có thể dự đoán được: Các bộ phận được tiêu chuẩn hóa làm giảm sự biến động của chuỗi cung ứng, mang lại khả năng dự đoán tài chính cao hơn so với các nhịp thông thường được thiết kế tùy chỉnh.
Thực tế triển khai: Thành công phụ thuộc rất nhiều vào việc chuẩn bị mố chính xác và kỹ thuật phóng đúc hẫng có kiểm soát; nó không phải là một giải pháp 'có thể cài đặt sẵn' mà không có sự giám sát kỹ thuật.
Các kỹ sư xây dựng phải đối mặt với những rào cản hậu cần nghiêm ngặt khi lập kế hoạch vượt qua quãng đường ngắn. Đổ các nhịp bê tông tùy chỉnh dưới 60 mét tạo ra sự thiếu hiệu quả tài chính nghiêm trọng. Bạn phải vận chuyển cần cẩu hạng nặng đến những địa điểm xa xôi. Bạn cũng phải xây dựng ván khuôn tùy chỉnh cho diện tích kết cấu tương đối nhỏ. Cách tiếp cận truyền thống này ràng buộc các thiết bị nặng có giá trị trong nhiều tuần. Việc cho thuê thiết bị và đội ngũ lao động chuyên môn nhanh chóng tiêu hao nguồn lực của dự án. Các nhà quy hoạch phải tìm kiếm các phương pháp giảm thiểu những hạn chế huy động nặng nề này.
Việc tuân thủ môi trường tạo ra một trở ngại lớn khác cho các nhịp ngắn. Việc xây dựng cầu truyền thống đòi hỏi phải làm việc nhiều dưới nước. Việc đóng cọc hoặc đổ trụ trực tiếp xuống lòng sông gây ra sự giám sát chặt chẽ của cơ quan quản lý. Các cơ quan môi trường thường phải mất nhiều tháng để cấp các giấy phép này. Công việc dưới nước kéo dài có nguy cơ làm gián đoạn môi trường sống dưới nước. Hơn nữa, việc đóng đường kéo dài tạo ra xích mích nghiêm trọng trong cộng đồng địa phương. Đường vòng làm gián đoạn thương mại địa phương và thời gian ứng phó khẩn cấp. Bạn làm tăng rủi ro dự án bất cứ khi nào bạn chặn các con đường địa phương quan trọng trong thời gian dài.
Các nhà quản lý dự án cũng phải đối mặt với tình thế tiến thoái lưỡng nan tạm thời và lâu dài. Nhiều ngành chỉ yêu cầu quyền truy cập từ hai đến năm năm. Hoạt động khai thác gỗ thường xuyên chuyển sang các lĩnh vực lâm nghiệp mới. Các công ty khai thác mỏ từ bỏ các con đường tiếp cận khi chúng làm cạn kiệt các mạch khoáng sản địa phương. Các đội cứu trợ thiên tai cần có lối đi hiệu quả ngay lập tức trong giai đoạn phục hồi. Xây dựng các công trình bê tông kiên cố cho những nhu cầu tạm thời này sẽ gây lãng phí nguồn vốn khổng lồ. Ngành này cần một giải pháp kết hợp sức mạnh lâu dài và sự linh hoạt ở mức độ tạm thời.
Hậu cần máy móc hạng nặng: Việc di chuyển cần cẩu có trọng tải lớn đến các địa điểm xa thường đòi hỏi phải gia cố các đường tiếp cận trước tiên.
Mốc thời gian cấp giấy phép môi trường: Việc đổ bê tông trong nước buộc các cơ quan môi trường phải thực thi các biện pháp giảm nhẹ nghiêm ngặt.
Ma sát cộng đồng: Đóng cửa một tuyến đường địa phương trong sáu tháng sẽ làm tổn hại đến thiện chí của công chúng và sự ủng hộ chính trị.
Vòng đời không phù hợp: Việc xây dựng một cây cầu bê tông 50 năm cho hoạt động khai thác mỏ kéo dài 3 năm cho thấy việc phân bổ nguồn lực kém.

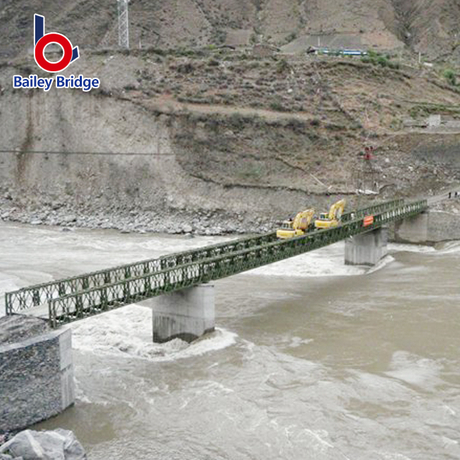

Chúng ta phải kiểm tra phả hệ kỹ thuật đằng sau các cấu trúc mô-đun này. Hệ thống này đại diện cho sự lặp lại hiện đại hóa của khái niệm cầu Bailey đã được chứng minh. Các kỹ sư quân sự ban đầu đã phát triển thiết kế Bailey ban đầu để triển khai nhanh chóng trong thời chiến. Ngày nay, các kỹ sư sử dụng thép có năng suất cao để nâng cấp toàn bộ khung. Hợp kim hiện đại này cho phép các tấm mang được tải trọng thương mại nặng hơn đáng kể. Toàn bộ thiết kế xoay quanh việc lắp ráp tiêu chuẩn hóa. Các đội ghim các thành phần giống hệt nhau lại với nhau để tạo thành các nhịp cứng và liên tục.
Hiểu được cấu trúc giải phẫu của các bộ phận giúp người lập kế hoạch hình dung được quá trình lắp ráp. Các giàn dọc chính dựa vào các tấm thép tiêu chuẩn hóa. Mỗi tấm có chiều dài khoảng ba mét. Công nhân căn chỉnh các tấm này từ đầu đến cuối và cố định chúng bằng các chốt thép nặng. Các thanh ngang chéo giữa các giàn chính để cung cấp hỗ trợ ngang. Những dầm ngang nặng này cuối cùng sẽ đỡ các tấm boong. Các tấm boong có thể được làm bằng thép đặc hoặc gỗ nặng. Chúng nắm bắt tải trọng của bánh xe và phân bổ trọng lượng trục một cách hiệu quả vào các thanh ngang.
Tấm tiêu chuẩn: Các khối xây dựng giàn dài ba mét cốt lõi. Chúng có các lỗ chốt được khoan chính xác để kết nối nhanh chóng.
Transoms: Các dầm ngang tựa vào dây cung phía dưới của tấm ván. Họ quy định chiều rộng của đường.

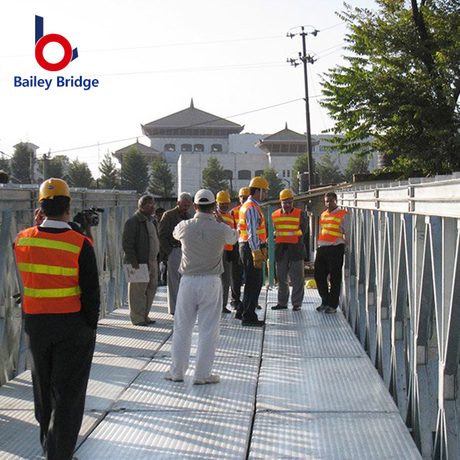

Tấm sàn: Bề mặt cưỡi ngựa. Tấm thép có độ bền cao. Sàn gỗ mang lại trọng lượng nhẹ hơn.
Các bộ phận giằng: Các thanh giằng lắc lư và thanh cào ổn định toàn bộ khung trước các lực gió ngang.
Cấu hình linh hoạt nổi bật là lợi thế cơ học lớn nhất. Các đội kỹ thuật có thể chia tỷ lệ giàn một cách toán học. Họ quản lý các yêu cầu về tĩnh tải và hoạt tải bằng cách xếp chồng các tấm khác nhau. Bạn không cần thiết kế lại cầu cho xe tải nặng hơn. Bạn chỉ cần thêm nhiều tấm tiêu chuẩn hơn vào đường giàn. Cấu hình "Single-Single" có nghĩa là rộng một bảng và cao một bậc. Cấu hình "Double-Double" có nghĩa là rộng hai tấm và cao hai tầng. Việc xếp chồng mô-đun này sẽ tăng công suất cầu ngay lập tức.
Loại cấu hình | Dây Giàn (Mỗi Bên) | Bậc (Chiều cao) | Trường hợp sử dụng điển hình |
|---|---|---|---|
Đơn-Đơn (SS) | 1 | 1 | Đường dành cho người đi bộ, xe hạng nhẹ, khoảng cách ngắn. |
Đôi-Đơn (DS) | 2 | 1 | Giao thông đường cao tốc tiêu chuẩn, đường khai thác gỗ có chiều dài trung bình. |
Đôi-Đôi (DD) | 2 | 2 | Xe tải chở hàng công nghiệp nặng, nhịp kéo dài trên 30m. |
Ba đôi (TD) | 3 | 2 | Tải trọng trục cực lớn, thiết bị khai thác mỏ, nhịp tối đa. |
Bạn phải kết hợp lựa chọn cấu trúc của mình với các số liệu hoạt động được yêu cầu. Cầu thép Compact 321 dễ dàng đáp ứng các phân loại tiêu chuẩn của Hiệp hội Quan chức Giao thông và Đường cao tốc Tiểu bang Hoa Kỳ (AASHTO). Các kỹ sư thường xuyên cấu hình các cấu trúc này cho tải đường cao tốc HS20 hoặc HL-93. Hệ thống này cũng đáp ứng các phân loại quân sự có bánh xe và bánh xích tiêu chuẩn. Bạn phải xác minh tải trọng trục dự kiến tối đa trước khi chọn cấu hình giàn của mình. Máy xúc bánh xích hạng nặng tạo ra ứng suất khác với xe bán tải có bánh lốp.
Các hệ thống khớp nối được ghim có dung sai mỏi và độ lệch cụ thể. Bạn phải hiểu một cách khách quan những giới hạn này. Giàn thép mô-đun bị lệch nhiều hơn dưới tải trọng trực tiếp so với bê tông đổ liên tục. Cây cầu sẽ nảy hoặc uốn cong một cách trực quan khi xe tải hạng nặng đi qua. Độ lệch này vẫn hoàn toàn an toàn và được tính toán về mặt toán học. Tuy nhiên, bạn phải tính đến chuyển động này trong thiết kế phương pháp tiếp cận của mình. Các tấm chuyển tiếp phải phù hợp với độ uốn dọc. Việc nhận biết các biên dạng độ võng khác nhau này sẽ ngăn ngừa cảnh báo không cần thiết trong quá trình thử tải ban đầu.
Bảo vệ chống ăn mòn tác động trực tiếp đến vòng đời của hệ thống lắp đặt. Bạn phải đánh giá các điều kiện của trang web trước khi đặt hàng các thành phần. Các khu vực nội địa ở vùng khí hậu khô thường chịu được lớp sơn công nghiệp tiêu chuẩn. Tuy nhiên, môi trường ven biển có nguy cơ phun muối nghiêm trọng. Môi trường rừng rậm có độ ẩm cao cũng làm tăng tốc độ xuống cấp của thép. Trong những môi trường khắc nghiệt này, bạn nên chỉ định mạ kẽm nhúng nóng. Thép mạ kẽm chống rỉ hàng chục năm mà không cần sơn lại. Lớp bảo vệ này ngăn chặn các chân kết nối quan trọng bị kẹt theo thời gian.
Tính toán tải trọng trục chính xác trước khi chọn cấu hình bảng điều khiển.
Tính đến lực phanh động trên các đoạn đường dốc.
Chỉ định các thành phần mạ kẽm nhúng nóng cho bất kỳ hoạt động triển khai trên biển hoặc ven biển nào.
Lắp đặt các đường dốc chuyển tiếp linh hoạt để hấp thụ độ lệch của giàn tự nhiên.
Bỏ qua trọng lượng của sàn khi tính tổng tải trọng tĩnh.
Áp dụng tiêu chuẩn thiết kế bê tông cứng cho kết cấu thép chốt linh hoạt.
Không kiểm tra dung sai của chốt sau các trận động đất hoặc lũ lụt lớn.
Việc triển khai thành công phụ thuộc rất nhiều vào việc chuẩn bị địa điểm một cách nghiêm ngặt. Bạn không thể coi hệ thống cầu mô-đun như một sản phẩm 'thả vào' đơn giản. Các trụ cầu đòi hỏi kỹ thuật chính xác. Chúng phải duy trì được cấu trúc vững chắc và mức độ hoàn hảo. Các đội phải lắp các tấm ghế ngồi chắc chắn ở cả hai bên khoảng trống. Những tấm thép nặng này phân phối tải trọng điểm cực lớn của các đầu cầu xuống đất. Nếu nền đất lún không đều, giàn sẽ chịu ứng suất xoắn nghiêm trọng. Độ lún chênh lệch có thể làm cong vĩnh viễn các tấm tiêu chuẩn.

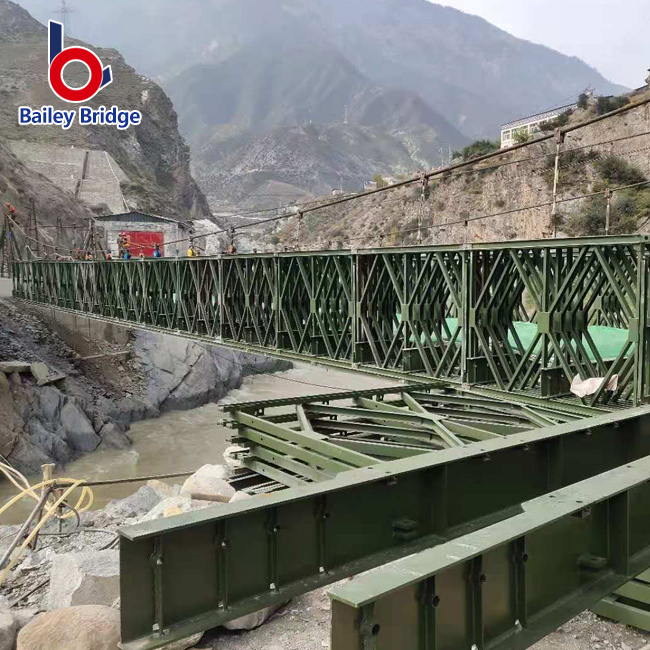

Phương pháp khởi động đúc hẫng xác định quá trình cài đặt. Các đội hiếm khi nâng cây cầu đã lắp ráp hoàn chỉnh vào đúng vị trí. Thay vào đó, họ lắp ráp cấu trúc trên ngân hàng nhà. Họ chế tạo một mũi phóng nhẹ ở mặt trước. Khung mũi tạm thời này sẽ vượt qua khoảng trống trước tiên. Các đội đẩy toàn bộ tổ hợp về phía trước trên các con lăn thép nặng. Mũi tiếp đất trên các con lăn ở bờ xa. Sau đó, đội tiếp tục đẩy cho đến khi cây cầu nặng chính vượt qua hoàn toàn khoảng trống. Sau đó họ tháo dỡ mũi.
Quá trình đúc hẫng này mang lại những rủi ro vận hành cụ thể. Các kỹ sư phải tính toán đối trọng chính xác cho phía sau cầu. Nếu đội tính toán sai trọng tâm, cây cầu sẽ nghiêng về phía sông. Ràng buộc con lăn gây ra một rủi ro phổ biến khác. Nếu căn chỉnh hơi dịch chuyển, các dây thép sẽ kẹt vào mặt bích con lăn. Bạn phải thuê một người chỉ huy phóng có tính kỷ luật cao. Cá nhân này sẽ kiểm soát tốc độ đẩy và giám sát sự sắp xếp của con lăn cùng một lúc.
Chúng ta cũng phải giải thích các giả định chung về tỷ lệ lao động và thiết bị. Các nhà quản lý dự án yêu thích các hệ thống này vì chúng chuyển dần khỏi cần cẩu có trọng tải lớn. Thông thường, bạn có thể sử dụng máy xúc cỡ trung để nâng từng tấm riêng lẻ. Các nhóm ghim thủ công kết nối vật lý các thành phần. Nhiều nhà quy hoạch cho rằng họ có thể sử dụng lao động hoàn toàn không có tay nghề. Giả định này tỏ ra nguy hiểm. Mặc dù việc lắp ráp bảng điều khiển cơ bản có vẻ đơn giản nhưng việc duy trì sự liên kết cấu trúc hoàn hảo đòi hỏi độ chính xác cực cao. Bạn hoàn toàn cần một quản đốc có kinh nghiệm giám sát các đội dụng cụ cầm tay.
Giai đoạn 1: Con lăn và Ghế ngân hàng. Khảo sát các mố và cố định các con lăn phóng vuông góc hoàn hảo.
Giai đoạn 2: Lắp ráp mũi. Xây dựng khung xương nhẹ được thiết kế để thu hẹp khoảng cách trước tiên.
Giai đoạn 3: Lắp ráp chính và đẩy. Ghim các tấm nặng phía sau mũi và nâng cấu trúc lên dần dần.
Giai đoạn 4: Hạ cánh và Jacking. Nhận mũi ở bờ xa, kích cầu lên, tháo các con lăn và hạ nó xuống các ổ trục cố định.
Các kỹ sư xây dựng phải sử dụng logic danh sách rút gọn rõ ràng khi đánh giá các giải pháp giao cắt. Compact 321 tỏ ra tối ưu khi tốc độ vẫn là ưu tiên cao nhất của bạn. Nó vượt trội khi truy cập từ xa ngăn cản việc triển khai cần cẩu hạng nặng. Khả năng tái sử dụng vốn có của các bộ phận khiến nó trở thành sự lựa chọn tài chính ưu việt cho các tuyến đường khai thác hoặc khai thác gỗ tạm thời. Tuy nhiên, bạn nên tìm nơi khác nếu dự án của bạn đòi hỏi tính thẩm mỹ kiến trúc cao. Bạn cũng nên dựa vào các phương pháp thông thường cho các nhịp siêu dài liên tục vượt quá 60 mét.
Bạn có thể thực hiện một số bước hành động ngay lập tức để thúc đẩy giai đoạn đánh giá của mình. Đầu tiên, hãy tiến hành khảo sát địa kỹ thuật kỹ lưỡng về các vị trí trụ cầu được đề xuất của bạn. Đất phải chịu các tải trọng điểm tập trung. Thứ hai, tính toán tải trọng trục trực tiếp tối đa chính xác của bạn. Đừng chỉ ước tính tổng trọng lượng xe. Cuối cùng, hãy liên hệ với các nhà sản xuất chuyên dụng để yêu cầu biểu đồ xếp hạng tải dành riêng cho cấu hình. Các biểu đồ này sẽ cho biết rõ ràng liệu bạn cần cấu hình giàn đôi đơn hay đôi đôi cho địa điểm cụ thể của mình.
Đáp: Giới hạn hoạt động an toàn thường đạt tối đa khoảng 51 đến 60 mét. Giới hạn này phụ thuộc rất nhiều vào loại tải mục tiêu của bạn. Khi bạn tăng chiều dài nhịp, bạn phải thêm nhiều đường giàn để đỡ tâm. Cuối cùng, trọng lượng chết của cấu hình Triple-Double khổng lồ trở nên cản trở việc khởi động một cách an toàn.
Đáp: Có, nhiều khu vực pháp lý phê duyệt chúng để sử dụng vĩnh viễn trên đường cao tốc công cộng. Tuy nhiên, bạn phải xác minh việc tuân thủ các quy tắc thiết kế cố định của địa phương. Việc lắp đặt cố định thường yêu cầu nâng cấp sàn chống trượt cụ thể. Các kỹ sư cũng phải thực hiện các tính toán chi tiết về tuổi thọ mỏi để đảm bảo các chốt có thể chịu được lưu lượng giao thông liên tục hàng ngày trong nhiều thập kỷ.
Đáp: Đường cơ sở thực tế đòi hỏi một đội ngũ chuyên dụng gồm 8 đến 12 công nhân được đào tạo. Bạn sẽ cần một máy xúc 20 tấn hoặc một cần cẩu nhỏ trên địa hình gồ ghề để nâng các tấm vào vị trí. Đội chủ yếu sử dụng các dụng cụ cầm tay hạng nặng tiêu chuẩn, búa tạ và thanh căn chỉnh để cố định các chốt kết nối.
Trả lời: Các hệ thống này khác nhau chủ yếu ở kích thước bảng điều khiển, độ bền của thép và độ sâu của dây cung. Hệ thống 100 cũ hơn sử dụng thép nhẹ hơn và các tấm ngắn hơn. Hệ thống 200 tăng độ sâu của bảng để có khả năng chịu tải tốt hơn. Hệ thống 321 sử dụng thép năng suất cao được tối ưu hóa và kích thước rộng hơn, mang lại hiệu suất chịu tải nặng vượt trội cho trục xe tải hiện đại.
