Các dự án cơ sở hạ tầng, cứu trợ thiên tai và các hoạt động quân sự phải đối mặt với một thách thức chung. Họ yêu cầu các giải pháp băng qua nhanh chóng mà không ảnh hưởng đến an toàn tải. Sự chậm trễ trong việc thiết lập các kết nối quan trọng này có thể làm hỏng toàn bộ hoạt động. Các tuyến truy cập bị chặn ảnh hưởng nghiêm trọng đến chuỗi cung ứng và thời gian ứng phó khẩn cấp.
Việc lựa chọn giữa một hệ thống mô-đun được thiết kế sẵn và một cấu trúc cố định, được xây dựng theo yêu cầu sẽ tạo ra một trở ngại đáng kể trong việc đưa ra quyết định. Các đội phải cân nhắc những sự đánh đổi quan trọng. Chúng bao gồm thời gian thực hiện, chuẩn bị mặt bằng kỹ lưỡng và khả năng dự đoán tài chính. Việc lựa chọn sai lầm thường dẫn đến việc vượt quá ngân sách hoặc trì hoãn dự án không thể chấp nhận được.
Hướng dẫn này đánh giá khách quan cả hai hệ thống kết cấu. Chúng tôi sẽ so sánh tốc độ triển khai, khả năng kỹ thuật và lợi nhuận của vòng đời. Bạn sẽ thấy sự so sánh trực tiếp về thực tế hậu cần và ngưỡng tải. Cuối cùng, bản phân tích này giúp các nhóm mua sắm và kỹ thuật đưa ra danh sách rút gọn giải pháp phù hợp cho nhu cầu địa điểm cụ thể của họ.
Tốc độ triển khai: Cầu Bailey 321 nhỏ gọn giảm đáng kể thời gian lắp đặt từ vài tháng xuống vài ngày bằng cách sử dụng các dụng cụ cầm tay tiêu chuẩn và máy móc hạng nặng tối thiểu.
Dấu chân hậu cần: Các thành phần mô-đun của hệ thống 321 phù hợp với các container vận chuyển tiêu chuẩn, trong khi các cây cầu truyền thống yêu cầu vận chuyển ngoại cỡ chuyên dụng.
Ứng dụng kết cấu: Kết cấu thép truyền thống vẫn ưu việt hơn đối với mạng lưới đường cao tốc cố định, nhiều làn, nhịp dài yêu cầu bảo trì tối thiểu.
Rủi ro tài chính: Cầu đúc sẵn mang lại chi phí ban đầu có thể dự đoán được cao và khả năng tái sử dụng, giảm mức độ rủi ro đối với cơ sở hạ tầng tạm thời hoặc khẩn cấp.
Các kỹ sư định nghĩa hệ thống này là một cây cầu giàn đúc sẵn được tiêu chuẩn hóa . Nó sử dụng các tấm thép có thể hoán đổi cho nhau được ghim và bắt vít. Thiết kế ưu tiên tính mô-đun cực cao. Các nhà sản xuất chế tạo trước mọi bộ phận với dung sai chính xác. Điều này đảm bảo các bộ phận khớp với nhau một cách liền mạch trên trang web. Bạn không cần kỹ năng chế tạo chuyên dụng để kết nối chúng. Các thành phần cấu trúc chính bao gồm các tấm thép hàn, thanh ngang, thanh giằng và sàn.
Thiên tài thực sự của kiến trúc này nằm ở phương pháp khởi động của nó. Các nhóm thiết kế các đơn vị mô-đun này để phóng nhanh theo kiểu đúc hẫng. Họ đẩy cây cầu qua khoảng trống mà không cần dựa vào những sai sót tạm thời. Bạn xây cầu trên con lăn ở một bên sông. Một mũi phóng nhẹ dẫn cấu trúc qua nhịp. Khi mũi đến bờ xa, các đội sẽ tháo nó ra và hạ cây cầu chính xuống các ổ đỡ của nó. Phương pháp này giảm thiểu tác động môi trường ở tuyến đường thủy bên dưới.
Ngược lại, kết cấu cầu thép được thiết kế theo yêu cầu lại tuân theo một lộ trình thiết kế dành riêng cho từng địa điểm. Các dự án này thường liên quan đến dầm bản nặng, dầm hộp hoặc các thiết kế giàn phức tạp. Các kỹ sư dành nhiều tháng để soạn thảo các bản thiết kế cụ thể dựa trên dữ liệu địa kỹ thuật cục bộ. Sau đó, các nhà chế tạo sẽ xây dựng các phần thép lớn trong môi trường nhà máy được kiểm soát. Những cấu trúc này ưu tiên sự lâu dài và tích hợp thẩm mỹ vào cảnh quan đô thị.
Cách tiếp cận truyền thống này phụ thuộc rất nhiều vào việc chuẩn bị mặt bằng rộng rãi. Nhà thầu phải thi công nền móng sâu, chẳng hạn như cọc đóng hoặc mố bê tông lớn. Địa điểm này trở thành một khu xây dựng lớn. Công nhân thực hiện hàn tại chỗ, chế tạo theo yêu cầu và đổ bê tông nặng. Quá trình này yêu cầu các trụ đỡ tạm thời được xây dựng trực tiếp vào lòng sông hoặc đáy thung lũng. Sự phức tạp này vốn đã kéo dài thời gian của dự án và làm tăng tính dễ bị tổn thương trước sự chậm trễ của thời tiết.

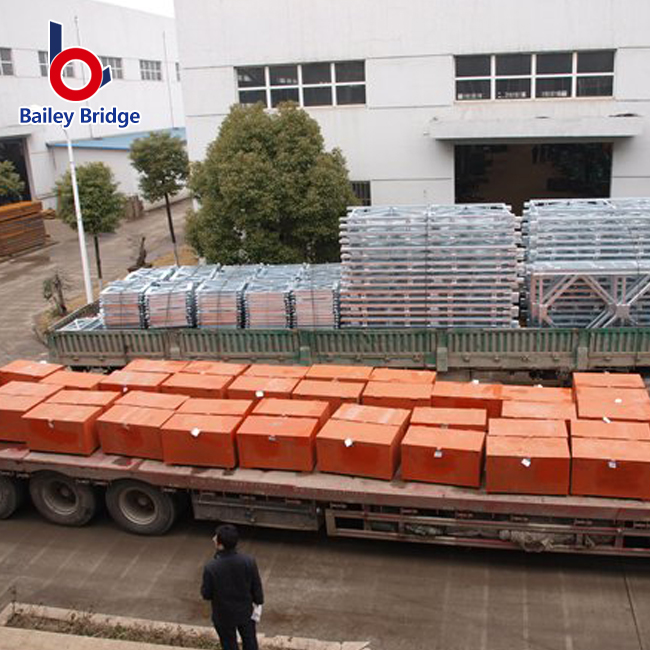

Hậu cần quyết định tính khả thi của bất kỳ dự án cơ sở hạ tầng từ xa nào. Cầu Bailey nhỏ gọn 321 mang lại những lợi thế khác biệt ở đây. Các nhà sản xuất tiêu chuẩn hóa tất cả các bộ phận để lắp vào các container vận chuyển hàng hóa tiêu chuẩn 20 feet hoặc 40 feet. Bạn có thể vận chuyển chúng trên toàn cầu thông qua vận chuyển hàng hóa thương mại tiêu chuẩn. Họ di chuyển dễ dàng trên những con đường núi hẹp. Điều này khiến chúng trở nên lý tưởng cho những địa điểm ở xa, hạn chế tiếp cận, nơi các phương tiện vận tải hạng nặng không thể đi tới.
Các tòa nhà truyền thống phải đối mặt với tình trạng tắc nghẽn giao thông nghiêm trọng. Dầm đúc sẵn lớn cần có giấy phép tải trọng quá khổ chuyên dụng. Vận chuyển chúng đòi hỏi kế hoạch định tuyến phức tạp. Bạn thường cần cảnh sát hộ tống để di chuyển trên đường cao tốc công cộng. Hơn nữa, địa điểm xây dựng yêu cầu đường vào rộng để có thể tiếp nhận các xe tải sàn phẳng kéo dài. Nếu địa điểm nằm trong địa hình rừng rậm hoặc đồi núi, việc cung cấp các cấu kiện thép truyền thống thường trở nên bất khả thi nếu không nổ tung những con đường mới.
Quá trình lắp ráp làm nổi bật rõ nét sự khác biệt giữa hai phương pháp này. Chúng ta có thể chia phương pháp đẩy công xôn thành các giai đoạn riêng biệt và dễ quản lý.
Bố trí mặt bằng: Các đội san bằng một khu vực nhỏ trên bệ hạ để đặt các con lăn lắp ráp.
Ghim tấm: Công nhân kết nối thủ công các tấm thép bằng cách sử dụng những chiếc ghim có trọng lượng nặng. Họ bảo vệ những thứ này bằng các kẹp an toàn.
Lắp đặt sàn: Các đội đặt các thanh ngang và tấm sàn thép khi cầu kéo dài về phía sau.
Hạ thủy công xôn: Một phương tiện tiêu chuẩn hoặc tời thủ công sẽ đẩy cầu về phía trước qua các con lăn.
Hạ cánh và chỗ ngồi: Các đội tháo dỡ mũi lao và hạ nhịp chính xuống các ổ trục cố định.
Một đội ngũ được đào tạo nhưng không chuyên môn có thể dễ dàng thực hiện quá trình này. Họ sử dụng các dụng cụ cầm tay tiêu chuẩn và các thiết bị hỗ trợ nâng cơ bản. Cách tiếp cận này loại bỏ hoàn toàn yêu cầu khắt khe đối với cần cẩu hạng nặng. Ngược lại, công trình xây dựng truyền thống yêu cầu cần cẩu hạng nặng. Nó đòi hỏi đội hàn chuyên dụng. Nhà thầu phải lắp dựng giàn giáo và giàn giáo rộng rãi. Máy móc hạng nặng chiếm ưu thế ở địa điểm, làm tăng chi phí nhiên liệu và độ phức tạp về hậu cần.
Người quản lý dự án phải đánh giá cẩn thận dòng thời gian từ mua sắm đến lưu lượng truy cập đang hoạt động. Các hệ thống mô-đun hoạt động theo một lịch trình được nén chặt chẽ. Vì các bộ phận vẫn còn trong kho nên nhà cung cấp có thể vận chuyển chúng ngay lập tức. Dòng thời gian từ mua sắm đến lưu lượng truy cập thường chỉ kéo dài vài tuần. Việc lắp ráp vật lý thường chỉ mất vài ngày. Các bản dựng tùy chỉnh tuân theo dòng thời gian nhiều tháng hoặc thậm chí nhiều năm. Phê duyệt kỹ thuật, chế tạo tùy chỉnh và các giai đoạn lắp dựng phức tạp đòi hỏi phải đầu tư rất nhiều thời gian.
Số liệu so sánh triển khai
Tính năng | Hệ thống cầu mô-đun | Nhà thép truyền thống |
|---|---|---|
Định dạng truyền tải | Container tiêu chuẩn 20ft/40ft | Tải hộ tống quá khổ |
Yêu cầu máy móc | Con lăn, tời, xe nâng nhẹ | Cần cẩu hạng nặng, máy đóng cọc |
Trình độ kỹ năng lao động | Lao động phổ thông được đào tạo | Thợ hàn, thợ lắp ráp được chứng nhận |
Thời gian cài đặt trung bình | 5 đến 15 ngày | 6 đến 24 tháng |
Một quan niệm sai lầm phổ biến cho rằng việc triển khai nhanh chóng sẽ hy sinh năng lực cơ cấu. Tuy nhiên, cây cầu mô-đun có thể xử lý tải trọng trên đường cao tốc tiêu chuẩn một cách dễ dàng. Các kỹ sư cấu hình các tấm thành các giàn khác nhau. Họ sử dụng các hàng đơn, đôi hoặc ba. Họ cũng có thể xếp chúng thành nhiều tầng. Tính linh hoạt này cho phép cấu trúc hỗ trợ các phương tiện khẩn cấp, xe tải thương mại hạng nặng và máy móc bánh xích. Thông thường, các hệ thống này đạt được hiệu suất mạnh mẽ đến giới hạn nhịp cụ thể. Một nhịp đơn thường đạt tối đa khoảng 60 đến 65 mét trước khi cần đến các giá đỡ trung gian.
Chúng ta phải làm rõ khi nào cách tiếp cận lâu dài tùy chỉnh trở nên bắt buộc. Hệ thống mô-đun có giới hạn. Nếu dự án của bạn yêu cầu nhịp vượt quá 70 mét mà không có trụ trung gian, bạn phải chuyển sang thiết kế dầm bản hoặc hệ thống treo tùy chỉnh. Tải trọng tuần hoàn nặng liên tục trong nhiều thập kỷ cũng tạo điều kiện cho một cấu trúc lâu dài. Yêu cầu về đường cao tốc nhiều làn, trong đó cầu phải rộng từ 4 đến 6 làn, thường yêu cầu kỹ thuật tùy chỉnh.
Cả hai lựa chọn đều yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế. Tại Hoa Kỳ, các thiết kế thường tuân theo hướng dẫn của AASHTO (Hiệp hội các quan chức vận tải và đường cao tốc tiểu bang Hoa Kỳ). FHWA cũng cung cấp các chỉ thị cụ thể cho cầu thép đúc sẵn. Cầu mô-đun tuân thủ đầy đủ các mức tải trọng nghiêm ngặt này. Chúng trải qua quá trình kiểm tra vật lý toàn diện để xác minh giới hạn cắt và uốn.
Tuy nhiên, các hành vi kỹ thuật khác nhau khi tham gia giao thông. Mặc dù các hệ thống mô-đun tỏ ra có khả năng phục hồi cao nhưng đặc điểm độ lệch của chúng lại khác nhau. Một cấu trúc được ghim và bắt vít tự nhiên thể hiện độ lệch và chuyển động theo phương thẳng đứng nhiều hơn một chút so với dầm liên tục được hàn hoàn toàn. Đặc điểm mỏi cũng khác nhau. Ứng suất tuần hoàn trên các chốt thép đòi hỏi các tính toán kỹ thuật khác so với ứng suất trên các mối nối dầm hàn. Các kỹ sư tính các biến này vào loại tải đã chọn và cấu hình bảng điều khiển.
Khả năng dự đoán tài chính thúc đẩy nhiều quyết định mua sắm. Cầu nối mô-đun mang lại khả năng dự đoán cực kỳ cao. Chi phí nguyên vật liệu vẫn cố định vì các bộ phận được sản xuất hàng loạt ngay trên thị trường. Nhà sản xuất cung cấp báo giá chính xác dựa trên yêu cầu về nhịp và tải. Hơn nữa, chi phí lao động và thiết bị giảm đáng kể. Bạn không phải trả tiền thuê cần cẩu kéo dài hàng tháng hoặc các đội hàn chuyên dụng có mức lương cao. Sự chậm trễ do thời tiết hiếm khi làm tăng ngân sách vì quá trình lắp ráp diễn ra quá nhanh.
Các bản dựng truyền thống giới thiệu tính biến đổi cao hơn. Kỹ thuật tùy chỉnh yêu cầu phí tư vấn trả trước đáng kể. Giờ lao động kéo dài làm căng ngân sách. Trình tự cương cứng phức tạp thường phải đối mặt với sự chậm trễ do thời tiết. Nếu mưa lớn làm ngập khu vực, công việc nền móng sẽ dừng ngay lập tức. Mỗi ngày chậm trễ sẽ làm tăng thêm chi phí thuê và nhân công lớn. Những biến số ẩn này thường đẩy các dự án tùy chỉnh vượt quá ước tính tài chính ban đầu của chúng.
Các nhà thầu và cơ quan chính phủ ngày càng coi các cấu trúc mô-đun là tài sản thương mại. Họ cung cấp lợi tức đầu tư liên tục tuyệt vời. Khi giai đoạn đường vòng hoặc khẩn cấp tạm thời kết thúc, các đội sẽ tháo rời cây cầu. Họ đóng gói các tấm lại vào thùng chứa. Họ lưu trữ chúng trong các kho địa phương. Khi dự án tiếp theo hoặc thảm họa thiên nhiên xảy ra, họ sẽ triển khai lại chính xác tài sản đó. Khả năng tái sử dụng này làm thay đổi hoàn toàn mô hình chi tiêu vốn cho các nhóm cơ sở hạ tầng.
Chúng tôi đóng khung những cây cầu truyền thống một cách khác nhau. Chúng đại diện cho chi phí chìm một lần, theo địa điểm cụ thể. Bạn thiết kế một cây cầu dầm cho một mặt cắt thung lũng cụ thể. Bạn không thể di chuyển nó sau này. Tuy nhiên, chi phí chìm này đảm bảo một tài sản cố định có độ bền cao. Cấu trúc tùy chỉnh được bảo trì đúng cách thường xuyên đạt được tuổi thọ thiết kế từ 75 đến 100 năm. Nó tích hợp vào mạng lưới đường cao tốc cố định, cung cấp dịch vụ không bị gián đoạn trong nhiều thập kỷ.
Tất cả cơ sở hạ tầng thép đều yêu cầu bảo trì định kỳ. Các đội phải giám sát tính toàn vẹn về mặt cơ học của hệ thống mô-đun. Các phương pháp hay nhất cho hệ thống được ghim và bắt vít bao gồm:
Lập kế hoạch kiểm tra mô-men xoắn thường xuyên trên tất cả các bu lông kết cấu chính.
Kiểm tra các chốt của bảng điều khiển và kẹp an toàn xem có bị mòn sau các sự kiện vận chuyển đường dài nặng không.
Giám sát lớp mạ chống ăn mòn xem có bị trầy xước hay suy thoái môi trường hay không.
Làm sạch các mảnh vụn khỏi ổ trục và cơ cấu con lăn.
Cấu trúc hàn truyền thống thường có tính năng bảo trì cơ khí định kỳ thấp hơn. Bạn không cần phải kiểm tra hàng ngàn bu lông. Tuy nhiên, chúng đòi hỏi chu kỳ sơn lại rộng rãi và tốn kém để ngăn ngừa rỉ sét. Việc kiểm tra tập trung chủ yếu vào độ mỏi của mối hàn, nứt vỡ sàn và cọ rửa nền móng. Mặc dù việc kiểm tra định kỳ có thể ít thường xuyên hơn nhưng việc phục hồi lớn trên các công trình cố định đòi hỏi nỗ lực kỹ thuật lớn và đóng làn đường.
Một số hồ sơ dự án nhất định hoàn toàn phù hợp với việc triển khai theo mô-đun. Bạn nên chỉ định hệ thống này khi phải đối mặt với các mốc thời gian khẩn cấp. Các đội khắc phục thảm họa trông cậy vào họ sau khi lũ lụt cuốn trôi các nhịp bê tông. Các hoạt động bắc cầu quân sự sử dụng chúng để tiến quân nhanh chóng. Các nhà thầu dân sự thường xuyên triển khai chúng để tạo đường vòng tạm thời. Điều này giúp lưu lượng giao thông được lưu thông trong quá trình nâng cấp đường cao tốc lớn.
Các địa điểm ở xa rất ưa chuộng dịch vụ hậu cần mô-đun. Nếu một địa điểm cấm máy móc hạng nặng tiếp cận, vận tải container sẽ giải quyết vấn đề ngay lập tức. Ngoài ra, các dự án yêu cầu giao lộ bán cố định cho các hoạt động khai thác hoặc khai thác gỗ sẽ được hưởng lợi rất nhiều. Bạn có thể tháo dỡ cây cầu và di dời nó sau khi địa điểm khai thác đóng cửa.
Bạn nên giữ lại cách tiếp cận truyền thống đối với cơ sở hạ tầng đô thị lâu dài. Quy hoạch thành phố thường đòi hỏi tính thẩm mỹ kiến trúc cụ thể mà các giàn khung tiêu chuẩn không thể cung cấp. Các tuyến đường giao thông nhiều làn, tốc độ cao và lưu lượng lớn đòi hỏi hệ thống sàn trơn tru, liên tục. Các nhịp siêu dài trên các tuyến đường thủy chính hoặc các kênh vận chuyển sâu thường yêu cầu các thiết kế hệ thống treo, dây văng hoặc dầm liên tục tùy chỉnh. Cấu trúc truyền thống vẫn là tiêu chuẩn vàng cho những môi trường lâu dài, có cấu hình cao này.
Nhóm mua sắm phải thu thập dữ liệu cụ thể trước khi yêu cầu báo giá của nhà cung cấp. Độ chính xác sớm giúp loại bỏ sự chậm trễ khi sửa đổi. Đầu tiên, xác định chính xác chiều rộng khoảng cách rõ ràng. Đo lường từ ngân hàng ổn định đến ngân hàng ổn định. Thứ hai, xác định loại tải dự kiến tối đa. Cây cầu sẽ chở được ô tô chở khách tiêu chuẩn hay xe ben khai thác mỏ nặng 80 tấn sẽ đi qua? Cuối cùng là kiểm tra khả năng chịu lực của đất hai bên bờ. Ngay cả một cấu trúc thượng tầng nhẹ cũng cần có nền đất ổn định để đỡ các tấm mố. Thu thập ba số liệu này trước khi liên hệ với các kỹ sư kết cấu để đánh giá địa điểm sơ bộ.
Lựa chọn chính hoàn toàn phụ thuộc vào tính lâu dài của yêu cầu và tính cấp bách của việc triển khai.
Hệ thống mô-đun giảm đáng kể dấu chân hậu cần, cho phép lắp đặt nhanh chóng trong môi trường hạn chế mà không cần cần cẩu hạng nặng.
Cầu Bailey nhỏ gọn 321 là sự lựa chọn tối ưu để triển khai nhanh chóng, khả năng tái sử dụng cao và khả năng dự đoán ngân sách.
Các công trình xây dựng truyền thống tùy chỉnh vẫn là tiêu chuẩn cần thiết cho các nhịp cầu cố định, khối lượng lớn, nhiều làn đường với nhu cầu về kiến trúc.
Bước hành động: Tham khảo ý kiến của các kỹ sư kết cấu chuyên ngành về chiều dài nhịp, loại tải trọng và dữ liệu đất cụ thể của bạn để đảm bảo đánh giá địa điểm sơ bộ và cấu hình cầu chính xác.
Trả lời: Giới hạn tiêu chuẩn thường đạt khoảng 60 đến 65 mét cho một nhịp. Điều này phụ thuộc rất nhiều vào loại tải đã chọn và cấu hình bảng điều khiển. Nhịp dài hơn đòi hỏi giàn nhiều hàng nặng hơn, làm tăng trọng lượng chết. Đối với những khoảng trống vượt quá giới hạn này, các kỹ sư phải thiết kế các trụ trung gian để hỗ trợ cấu hình cầu nhiều nhịp liên tục.
Đ: Vâng. Các kỹ sư đạt được khả năng chịu tải cực cao bằng cách sử dụng cấu hình bảng điều khiển nhiều hàng và nhiều tầng. Bằng cách đặt tối đa ba hàng tấm cạnh nhau và xếp chúng cao hai hoặc ba tầng, khả năng cắt và uốn sẽ tăng lên đáng kể. Tuy nhiên, việc tăng mức tải sẽ làm giảm đáng kể độ dài nhịp an toàn tối đa.
Đáp: Hệ thống HD200 thường sử dụng kích thước tấm lớn hơn và cung cấp khả năng cắt cao hơn. Điều này làm cho nó phù hợp với tải nặng hơn trong khoảng thời gian dài hơn. Hệ thống 321 thường nhẹ hơn. Các thành phần nhỏ hơn của nó giúp triển khai nhanh hơn bằng tay hoặc với số lượng máy móc tối thiểu. Sự lựa chọn phụ thuộc vào công suất yêu cầu so với khả năng di chuyển thủ công.
Đáp: Không. Mặc dù rất được ưu tiên cho các đường vòng tạm thời, nhưng chúng phục vụ hoàn hảo cho cơ sở hạ tầng lâu dài. Các nhà sản xuất xử lý thép bằng mạ kẽm nhúng nóng cường độ cao. Với việc bảo trì định kỳ, kiểm tra mô-men xoắn và phòng ngừa rỉ sét cơ bản, các kết cấu tiền chế này dễ dàng cung cấp dịch vụ an toàn, đàn hồi trong nhiều thập kỷ.
