Việc xây dựng một cây cầu đáng tin cậy đòi hỏi độ chính xác, độ bền và sự hiểu biết sâu sắc về vật lý kết cấu. Trong số các thiết kế hiệu quả nhất, khung giàn chủ yếu dựa vào các bộ phận căng và nén xen kẽ để phân bổ trọng lượng qua một khoảng trống. Việc lựa chọn vật liệu phù hợp cho các kết cấu này đòi hỏi phải cân bằng khả năng chịu tải, yêu cầu về nhịp, điều kiện môi trường và hạn chế về ngân sách. Chỉ dựa vào chi phí xây dựng ban đầu thường dẫn đến kết quả kém về lâu dài. Các kỹ sư phải tính đến các chu kỳ bảo trì nghiêm ngặt, các yêu cầu pháp lý thay đổi và môi trường địa phương có tính ăn mòn cao.
Hướng dẫn này cung cấp thông tin phân tích dựa trên bằng chứng về vật liệu xây dựng chính. Chúng tôi đánh giá thực tế hoạt động của họ trong lĩnh vực này. Bạn sẽ khám phá cách các tiêu chuẩn ngành, chẳng hạn như hướng dẫn của AASHTO, trực tiếp định hình các quyết định kỹ thuật. Cuối cùng, bản phân tích này sẽ định hướng chiến lược mua sắm của bạn và đảm bảo bạn xây dựng cơ sở hạ tầng bền vững, tuân thủ.
Thép là tiêu chuẩn chủ đạo: Thép kết cấu cường độ cao là vật liệu chính cho cầu giàn hiện đại nhờ tỷ lệ cường độ kéo và cường độ nén trên trọng lượng vượt trội.
Ứng dụng quy định về vật liệu: Gỗ bị hạn chế ở các nhịp dành cho người đi bộ hoặc nhịp độ nhẹ, trong khi Polyme cốt sợi (FRP) là giải pháp mới nổi cho các môi trường có tính ăn mòn cao.
Tính mô-đun giúp đẩy nhanh tiến độ: Các thành phần thép được tiêu chuẩn hóa, như đã thấy trong thiết kế cầu giàn bailey, giảm đáng kể thời gian triển khai và yêu cầu về lao động chuyên môn.
Tổng chi phí sở hữu (TCO) cao hơn chi phí vật liệu ban đầu: Các yêu cầu tuân thủ, lớp phủ bảo vệ (mạ điện/chống chịu thời tiết) và kiểm tra dài hạn phải đưa ra danh sách rút gọn vật liệu cuối cùng.
Khi thiết kế hạng nặng cầu giàn , các kỹ sư hầu như đều chỉ định kết cấu thép. Nó tạo thành khung chịu lực chính, bao gồm các dây trên, dây dưới, đường chéo và các bộ phận dọc. Thép sở hữu độ dẻo đặc biệt. Nó mang lại hiệu quả trước khi thất bại, đưa ra nhiều cảnh báo cho các thanh tra về sự mệt mỏi của cấu trúc.
Các dự án hiện đại dựa vào ba loại thép chính. Thép chịu thời tiết tạo ra lớp gỉ bảo vệ, làm giảm đáng kể nhu cầu sơn trong tương lai. Thép mạ kẽm nhận được lớp phủ kẽm để chặn độ ẩm và muối. Thép carbon cường độ cao, chẳng hạn như ASTM A709, xử lý các ứng suất lớn trong các ứng dụng có tính tùy chỉnh cao. Sử dụng thép cho phép nhịp dài, hỗ trợ an toàn cho hàng hóa nặng hoặc tải trọng xe cộ và đảm bảo tuổi thọ mỏi có thể dự đoán được.
Gỗ vẫn là một lựa chọn khả thi cho các ứng dụng nhẹ, cụ thể. Thông thường, bạn sẽ tìm thấy nó ở các cầu vượt dành cho người đi bộ, các công trình trùng tu lịch sử và những con đường có lưu lượng giao thông thấp trong công viên tiểu bang. Các nhà xây dựng sử dụng gỗ xẻ đã qua xử lý áp lực để chống côn trùng và mục nát. Đối với các nhịp gỗ dài hơn, họ dựa vào glulam, bao gồm các lớp gỗ dán nhiều lớp được ép lại với nhau để tăng cường tính toàn vẹn của cấu trúc.
Gỗ mang lại giá trị thẩm mỹ cao và lượng khí thải carbon thấp hơn đáng kể so với kim loại công nghiệp. Tuy nhiên, nó phải đối mặt với những hạn chế rõ ràng. Gỗ hạn chế độ dài nhịp tối đa. Nó mang xếp hạng tải thấp hơn và vẫn rất dễ bị suy thoái sinh học, xâm nhập độ ẩm và cháy.
Bê tông hiếm khi tạo thành khung giàn chính. Nó có cường độ nén rất lớn nhưng có độ bền kéo rất kém nếu không có cốt thép bên trong nặng. Thiết kế giàn về cơ bản yêu cầu các vật liệu có thể xử lý đồng thời lực căng và nén xen kẽ.
Thay vào đó, bê tông đóng vai trò là yếu tố hỗ trợ quan trọng. Các đội thi công đổ bê tông mặt cầu, mố kết cấu, móng trụ. Nó cung cấp một bề mặt lái cực kỳ bền và neo cấu trúc thượng tầng một cách cứng nhắc với trái đất.
Vật liệu tổng hợp tiên tiến đại diện cho biên giới mới nhất trong kỹ thuật kết cấu. Vật liệu FRP kết hợp sợi thủy tinh hoặc sợi carbon bền được liên kết trong một loại nhựa polymer cứng. Các nhà thiết kế chỉ định FRP cho cầu đi bộ chuyên dụng hoặc các bộ phận cách ly nằm trong môi trường ven biển và hóa chất có tính ăn mòn cao.
FRP tự hào có tỷ lệ cường độ trên trọng lượng cực kỳ cao. Nó nặng chỉ bằng một phần thép và không có khả năng bị gỉ hoặc ăn mòn điện. Tuy nhiên, những lợi ích này đi kèm với chi phí nguyên vật liệu trả trước cao. Hơn nữa, các kỹ sư có ít dữ liệu lịch sử hao mòn lâu dài hơn đối với vật liệu tổng hợp so với vật liệu truyền thống.
So sánh vật liệu cầu chính
Vật liệu | Ứng dụng chính | Độ bền kéo | Kháng ăn mòn | Chi phí ban đầu |
|---|---|---|---|---|
Kết Cấu Thép | Đường cao tốc, đường sắt, nhịp vận chuyển hàng hóa nặng | Rất cao | Trung bình (Cần điều trị) | Vừa phải |
Gỗ (Glulam) | Đường dành cho người đi bộ, công viên có đèn chiếu sáng | Thấp | Thấp (Cần bảo quản) | Thấp |
Bê tông | Sàn, mố, trụ | Rất thấp (Trừ khi được gia cố) | Cao | Vừa phải |
FRP / Vật liệu tổng hợp | Môi trường ăn mòn, cầu đi bộ | Cao | Cực kỳ cao | Rất cao |
Vật liệu kết cấu của bạn phải phù hợp chặt chẽ với nhu cầu giao thông dự kiến. Hành lang đường cao tốc hoặc đường sắt đòi hỏi phải có thép cao cấp. Thép xử lý tải động, lặp đi lặp lại mà không bị hư hỏng đột ngột. Ngược lại, nếu bạn lên kế hoạch cho một đoạn đường ngắn dưới 50 feet dành riêng cho giao thông nhẹ hoặc người đi bộ, các lựa chọn bằng gỗ hoặc hỗn hợp sẽ trở nên rất hấp dẫn. Việc đánh giá tải trọng trực tiếp mục tiêu đảm bảo bạn không thiết kế quá kỹ một lối qua đường đơn giản.
Khí hậu xung quanh quyết định việc lựa chọn vật liệu cũng như lưu lượng giao thông phía trên nó. Các vùng ven biển phun muối liên tục. Khí hậu phía Bắc phụ thuộc vào lượng muối tan băng lớn trong những tháng mùa đông. Những clorua này đẩy nhanh quá trình oxy hóa thép một cách nhanh chóng. Trong những môi trường khắc nghiệt như vậy, bạn phải chỉ định thép mạ kẽm nhúng nóng, thép chịu thời tiết chuyên dụng hoặc các thành phần FRP trơ để ngăn chặn sự xuống cấp cấu trúc nhanh chóng.
Kỹ thuật thông minh đòi hỏi phải xem xét trước lễ cắt băng khánh thành hàng thập kỷ. Bạn phải tiến hành Phân tích chi phí vòng đời toàn diện. Điều này liên quan đến việc cân nhắc giá mua vật liệu trả trước so với việc bảo trì định kỳ trong tương lai. Ví dụ, thép carbon tiêu chuẩn ngày nay có thể có giá thấp hơn. Tuy nhiên, lao động và giàn giáo trong tương lai cần phải phun cát và sơn lại liên tục sẽ làm giảm số tiền tiết kiệm ban đầu. Việc chi trả trước nhiều hơn cho thép chống chịu thời tiết không cần bảo trì thường mang lại lợi ích tài chính lớn trong vòng 50 năm.
Các địa điểm dự án ở xa tạo ra những rào cản hậu cần phức tạp. Nếu xe tải không thể di chuyển trên những con đường núi chật hẹp thì việc vận chuyển các dầm thép tùy chỉnh khổng lồ sẽ trở nên bất khả thi. Các trang web khó truy cập ưa thích các vật liệu nhẹ. Các phần FRP có thể được vận chuyển bằng tay. Tương tự, các bộ phận bằng thép mô-đun cho phép đội vận chuyển các bộ phận trên xe moóc phẳng tiêu chuẩn và lắp ráp chúng tại chỗ mà không cần dựa vào cần cẩu hạng nặng đắt tiền.

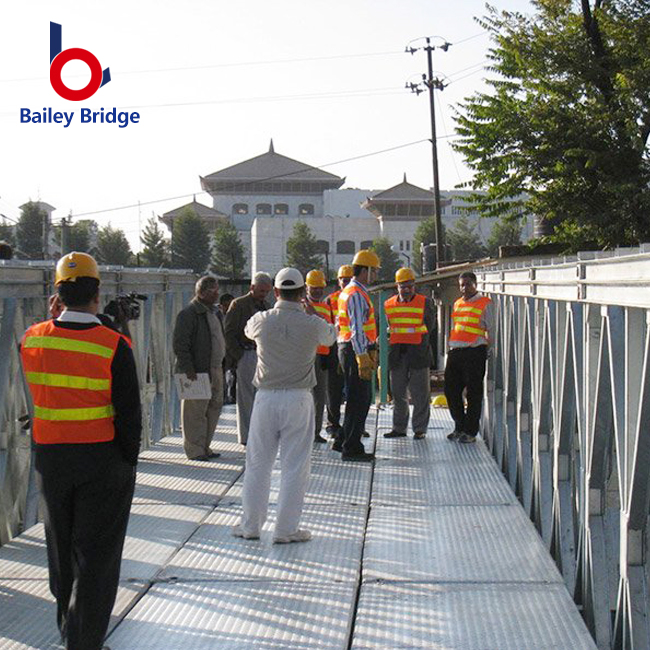

Một hệ thống thép mô-đun di động được chế tạo sẵn có nguồn gốc từ các hoạt động quân sự để nhanh chóng vượt qua những con sông bị ném bom. Ngày nay, cầu giàn Bailey hiện đại đóng vai trò là giải pháp kỹ thuật dân dụng tiêu chuẩn. Nó mang lại sức mạnh đặc biệt cho các tình huống khẩn cấp, đường tránh xây dựng tạm thời và cơ sở hạ tầng lâu dài ở nông thôn.
Các nhà sản xuất xây dựng các hệ thống này từ thép kết cấu năng suất cao. Mọi bộ phận, từ thanh ngang đến khung giằng, đều được thiết kế để mang lại hiệu quả chịu tải tối đa. Để đảm bảo độ bền hàng chục năm trong môi trường khắc nghiệt, các nhà máy thường mạ kẽm nhúng nóng, bọc thép trong lớp giáp kẽm dày bảo vệ.
Không hàn ngoài hiện trường: Hệ thống ghim được tiêu chuẩn hóa cho phép các bộ phận khóa lại với nhau một cách liền mạch. Điều này giúp loại bỏ sự cần thiết của thợ hàn hiện trường đắt tiền, được chứng nhận.
Xử lý nhẹ: Các kỹ sư đã thiết kế các bộ phận riêng lẻ đủ nhẹ để các đội thủ công nhỏ có thể xử lý bằng thiết bị nâng cơ bản.
Phóng dần dần: Các đội lắp ráp cấu trúc trên mặt đất vững chắc. Họ dần dần đẩy nó ra ngoài khoảng trống bằng cách sử dụng các con lăn và mũi phóng tạm thời.
Những cấu trúc mô-đun này lý tưởng cho các tuyến đường vòng quan trọng trong quá trình đại tu đường cao tốc dài hạn. Họ tỏa sáng trong các tình huống khắc phục thảm họa sau lũ lụt. Họ cũng cung cấp các giải pháp lâu dài tuyệt vời cho các hoạt động khai thác gỗ ở nông thôn hoặc khai thác đường tiếp cận, nơi việc đổ nền bê tông lớn vẫn không khả thi về mặt tài chính.
Mọi vật liệu kết cấu phải đáp ứng các hướng dẫn nghiêm ngặt của cơ quan vận tải. Tại Hoa Kỳ, vật liệu phải tuân thủ các quy định của AASHTO và FHWA về xếp hạng tải trọng, khả năng chịu ứng suất và khả năng chống mỏi. Các dự án châu Âu dựa trên tiêu chuẩn Eurocode. Hơn nữa, các dự án được nhà nước tài trợ thường kích hoạt hành động "Mua hàng Mỹ". Bạn phải xác minh rằng thép của bạn được nấu chảy, cán và chế tạo trong nước để đảm bảo nguồn tài trợ của chính phủ.
Chế tạo kết cấu thép tùy chỉnh thường xuyên phải chịu thời gian thực hiện kéo dài. Các nhà máy thép lên kế hoạch đặt hàng trước nhiều tháng. Bất kỳ sự gián đoạn chuỗi cung ứng nào cũng sẽ làm gián đoạn tiến độ xây dựng của bạn. Việc lựa chọn các giải pháp tiền chế hoặc mô-đun sẽ giảm thiểu những sự chậm trễ này một cách hiệu quả. Các bộ phận được tiêu chuẩn hóa luôn sẵn sàng trong kho, giúp rút ngắn đáng kể tiến độ dự án của bạn từ vài tháng xuống chỉ còn vài tuần.
Tất cả các vật liệu cầu đều yêu cầu chu kỳ kiểm tra định kỳ và bắt buộc. Cơ quan quản lý không cho phép cơ sở hạ tầng tồn tại mà không được giám sát. Thiết kế thép yêu cầu kiểm tra tỉ mỉ Thành phần quan trọng gãy xương (FCM). Kỹ thuật viên sử dụng các công cụ siêu âm và từ tính để tìm ra các vết nứt cực nhỏ. Gỗ yêu cầu đánh giá sự thối rữa, sâu bệnh và độ ẩm xâm lấn. Việc tính những giờ lao động kiểm tra bắt buộc này vào ngân sách vòng đời tổng thể của bạn là rất quan trọng để lập kế hoạch dự án chính xác.
Bước 1: Xác định các tham số nghiêm ngặt. Thiết lập mức tải trọng yêu cầu chính xác (chẳng hạn như tải trọng trên đường cao tốc HL-93). Đo khoảng cách chính xác và tính toán lưu lượng xe dự kiến hàng ngày.
Bước 2: Đánh giá các hạn chế về môi trường. Xác định các mối đe dọa ăn mòn cục bộ. Lập bản đồ việc sử dụng muối đường, độ ẩm ven biển hoặc phơi nhiễm hóa chất để nhanh chóng loại trừ các loại vật liệu không tương thích.
Bước 3: Đánh giá các mốc thời gian triển khai. Xác định thời hạn hoạt động của bạn. Quyết định xem lịch trình của bạn có cho phép thực hiện giải pháp chậm, tùy chỉnh hay bạn yêu cầu hệ thống thép mô-đun nhanh để duy trì lưu lượng giao thông.
Bước 4: Tuyển kỹ sư kết cấu. Vượt ra ngoài các khái niệm vật chất chung. Làm việc với các chuyên gia được chứng nhận để xác định chính xác các loại thép, thước đo độ dày và lớp phủ bảo vệ cho gói thầu chính thức.
Việc lựa chọn vật liệu tối ưu cho kết cấu cầu vượt đòi hỏi phải xem xét xa hơn giá mua ban đầu. Bạn phải tính toán tải trọng động, đánh giá sự khắc nghiệt của môi trường và chuẩn bị cho các đợt kiểm tra bắt buộc trong nhiều thập kỷ. Đảm bảo bạn cân bằng những thực tế kỹ thuật này với ngân sách hoạt động của mình.
Trong khi thép chịu lực cao tiếp tục thống trị cơ sở hạ tầng đường cao tốc toàn cầu, các vật liệu thay thế phục vụ các mục đích riêng biệt và có giá trị. Vật liệu tổng hợp chuyên dụng chinh phục môi trường ăn mòn, trong khi các hệ thống chế tạo sẵn theo mô-đun mang lại tốc độ chưa từng có và tính linh hoạt về mặt hậu cần.
Thực hiện các bước chủ động để bảo mật cơ sở hạ tầng của bạn. Tham khảo ý kiến trực tiếp với kỹ sư cầu đường được chứng nhận hoặc nhà sản xuất đáng tin cậy. Yêu cầu họ thực hiện phân tích vòng đời nghiêm ngặt được điều chỉnh chính xác theo các thông số trang web của bạn, đảm bảo việc vượt biển của bạn vẫn an toàn qua nhiều thế hệ.
Đáp: Bê tông chịu nén rất tốt nhưng không chịu được lực căng trừ khi được đổ đầy một lượng lớn cốt thép. Thiết kế giàn vốn dựa vào các bộ phận kéo và nén xen kẽ để phân phối tải trọng. Thép sở hữu các đặc tính cường độ kép tuyệt vời, giúp nó hiệu quả hơn, đáng tin cậy hơn và nhẹ hơn nhiều đối với các khung xương phức tạp.
Đ: Vâng. Các nhà xây dựng vẫn xây dựng chúng chủ yếu cho những con đường mòn dành cho người đi bộ, sân gôn hoặc đường nông thôn hạng nhẹ. Gỗ hoạt động tốt trong các ứng dụng ưu tiên kết hợp thẩm mỹ với môi trường tự nhiên và tải trọng xe cộ nặng không phải là một yếu tố.
Trả lời: Với việc lựa chọn vật liệu phù hợp, chẳng hạn như thép chịu được thời tiết và bảo trì định kỳ nhất quán, những cây cầu thép hiện đại sẽ có tuổi thọ cao. Các kỹ sư tích cực thiết kế và đánh giá các kết cấu chắc chắn này để đạt được tuổi thọ hoạt động đáng tin cậy từ 75 đến 100 năm theo thiết kế.
Đ: Chắc chắn rồi. Mặc dù thường xuyên được triển khai làm cơ sở hạ tầng khẩn cấp tạm thời, nhưng những cây cầu bailey mạ kẽm nhúng nóng và được bảo trì đúng cách thường xuyên đóng vai trò là cầu vượt vĩnh viễn. Chúng hoạt động thành công trong nhiều thập kỷ trong các ứng dụng ở nông thôn, nông nghiệp hoặc truy cập cá nhân.
