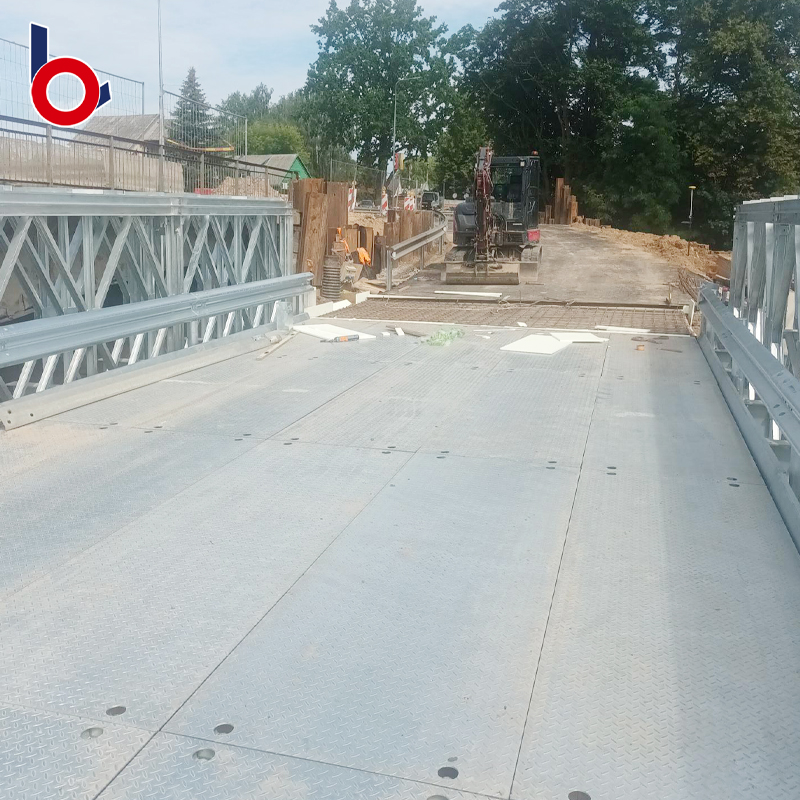

Trải dài trên những con sông rộng lớn, những thung lũng sâu hoặc những đường cao tốc nhiều làn đang hoạt động là một trở ngại kỹ thuật lớn. Khi khoảng cách vượt qua tăng lên, căng thẳng cấu trúc tăng theo cấp số nhân. Bản thân trọng lượng chết của cây cầu đã trở thành một trở ngại lớn. Những người ra quyết định phải đối mặt với một hành động cân bằng khó khăn. Bạn phải cân nhắc khả năng mở rộng với ngân sách vật chất ngày càng tăng. Hậu cần vận tải phức tạp và nhu cầu bảo trì trong tương lai càng làm phức tạp thêm bức tranh.
Việc chọn sai thiết kế kết cấu có thể làm hỏng ngân sách của bạn. Nó cũng có thể gây ra những rủi ro an toàn nghiêm trọng theo thời gian. Thiết kế web mở cổ điển vẫn là giải pháp vượt trội để vượt qua những khoảng cách từ trung bình đến dài hạn. Hiểu được cơ chế kết cấu đằng sau công suất cao của nó là rất quan trọng. Kiến thức này giúp bạn đánh giá khả năng tồn tại của các phương án thay thế dầm, vòm hoặc hệ thống treo.
Chúng tôi sẽ giải mã các nguyên tắc kỹ thuật cốt lõi ở đây. Bạn sẽ tìm hiểu cách các cấu trúc này vượt qua những khoảng cách đáng kể mà không cần hỗ trợ trung gian. Chúng tôi cũng cung cấp một khung đánh giá thương mại. Các kỹ sư dự án và nhóm mua sắm có thể sử dụng hướng dẫn này để tự tin điều hướng các dự án cơ sở hạ tầng quy mô lớn.
Cầu giàn sử dụng mạng lưới các hình tam giác liên kết với nhau để tiêu tán lực tải (kéo và nén), giảm thiểu trọng lượng tổng thể của kết cấu trong khi tối đa hóa khả năng nhịp.
Tỷ lệ cường độ trên trọng lượng cao giúp giàn có hiệu quả cao về mặt chi phí cho các nhịp từ trung bình đến dài (thường từ 50 đến 300+ feet) so với kết cấu dầm đặc.
Các biến thể mô-đun, chẳng hạn như cầu giàn Bailey, cung cấp khả năng triển khai nhanh chóng và khả năng mở rộng cực cao cho các địa điểm truy cập từ xa hoặc bị hạn chế.
Mặc dù tiết kiệm vật liệu nhưng người ra quyết định phải tính đến chi phí bảo trì trọn đời liên quan đến việc kiểm tra các mối nối phức tạp và diện tích bề mặt lộ ra ngoài.
Các kỹ sư luôn dựa vào các hình dạng hình học cụ thể để chinh phục những nhịp cầu khổng lồ. Hình tam giác tạo thành nền tảng tuyệt đối của logic cấu trúc này. Đây là đa giác hai chiều duy nhất có khả năng chống biến dạng. Tác dụng lực mạnh lên đỉnh của hình vuông và nó sẽ nhanh chóng nghiêng thành hình bình hành. Áp lực tương tự lên một hình tam giác và nó sẽ khóa chặt vào vị trí. Các hình tam giác được kết nối với nhau trong khung phân phối tải trọng nặng một cách hiệu quả trên toàn bộ nhịp.
Hình học này cho phép cấu trúc tách biệt rõ ràng các lực đối lập. Khi các phương tiện hạng nặng đi qua mặt cầu, cây cầu sẽ chịu áp lực rất lớn. Các hợp âm trên cùng xử lý việc nén. Chúng chen chặt vào nhau dưới tải trọng. Trong khi đó, các hợp âm phía dưới xử lý độ căng. Chúng tách ra, chống lại lực uốn hướng xuống. Các thành viên web chéo ngồi giữa các hợp âm này. Chúng truyền lực cắt ra khỏi tâm một cách hiệu quả và hướng về phía đầu đỡ chắc chắn.
Giảm tải chết thể hiện một lợi thế vật lý quan trọng khác. Dầm đặc, được gọi là cầu dầm, có quy mô kém khi vượt qua những khoảng trống lớn. Họ thêm một lượng lớn thép nặng khi chúng tăng chiều dài. Thiết kế "web mở" loại bỏ hoàn toàn vật liệu không chịu tải. Nó loại bỏ phần "chất béo" không cần thiết của chùm tia rắn. Trọng lượng chết thấp hơn có liên quan trực tiếp đến khoảng cách có thể đạt được lớn hơn. Bạn có thể vượt qua các con sông rộng một cách an toàn mà không cần xây dựng các trụ cầu ở điểm giữa đắt tiền.
Tỷ lệ độ sâu trên nhịp minh họa hoàn hảo hiệu quả này. Các kỹ sư có thể tăng chiều cao hoặc chiều sâu theo chiều dọc của khung. Làm như vậy sẽ làm tăng khả năng chống uốn theo cấp số nhân. Chúng tôi gọi đây là mômen quán tính trong kỹ thuật kết cấu. Khung cao hơn sẽ chống lại lực uốn một cách mạnh mẽ. Điều đáng ngạc nhiên là việc tăng chiều cao này không đòi hỏi phải tăng trọng tải thép theo tỷ lệ. Bạn có được độ cứng kết cấu lớn với một phần chi phí vật liệu.
Các nhà quy hoạch dự án phải lập bản đồ các loại cầu theo yêu cầu cụ thể của địa điểm. Bạn cần có tiêu chí thành công rõ ràng trước khi hoàn thiện bất kỳ bản thiết kế nào. Các đội phải đánh giá cẩn thận các hạn chế về giải phóng mặt bằng, điều kiện môi trường và giới hạn ngân sách nghiêm ngặt. Yêu cầu thẩm mỹ cũng đóng một vai trò trong môi trường đô thị. Không có thiết kế cầu đơn lẻ nào giải quyết được mọi vấn đề kỹ thuật.
Cầu dầm vượt trội trong các tình huống rất cụ thể. Chúng hoạt động tốt nhất cho các nhịp ngắn, độ hở thấp. Đội xây dựng xây dựng chúng một cách nhanh chóng bằng cách sử dụng dầm thép hoặc bê tông vững chắc. Tuy nhiên, lợi thế cốt lõi của họ biến mất ở khoảng cách xa hơn. Chúng trở nên nặng nề một cách nghiêm trọng. Vật liệu khổng lồ cần thiết khiến chúng trở nên quá đắt đỏ cho việc vượt sông rộng.
Ở phía đối diện, chúng tôi tìm thấy những cây cầu treo và dây văng. Các kỹ sư dành những người khổng lồ này cho những nhịp cực lớn vượt qua 1.000 feet trở lên. Họ có hình ảnh tuyệt đẹp và có khả năng cao. Tuy nhiên, họ phải chịu chi phí kỹ thuật trả trước rất lớn. Bạn cũng phải tài trợ một lượng lớn vật chất và nền móng điểm neo phức tạp. Họ làm phức tạp hóa các dự án có khoảng cách trung bình.
Khung web mở đại diện cho nền tảng trung gian cuối cùng. Nó mang lại hiệu quả chi phí trên mỗi foot tối ưu cho các khoảng trống trung gian. Bạn sẽ thường xuyên gặp phải những vị trí mà các trụ giữa nhịp hoàn toàn không khả thi. Nước sâu, dòng chảy xiết hoặc đường cao tốc đông đúc cản trở việc bố trí trụ cầu. Trong những môi trường cụ thể này, cấu trúc này mang lại sức mạnh cần thiết mà không làm ảnh hưởng đến ngân sách.
Loại cấu trúc | Phạm vi khoảng cách tối ưu | Hạn chế chính |
|---|---|---|
Cầu dầm | 10 đến 80 feet | Trọng lượng chết quá mức sẽ hạn chế nghiêm trọng nhịp dài hơn. |
Web mở / Giàn | 50 đến hơn 300 feet | Các mối nối phức tạp đòi hỏi phải kiểm tra bảo trì định kỳ nghiêm ngặt. |
Cầu Treo | Hơn 1.000 feet | Kỹ thuật trả trước bị hạn chế và chi phí móng neo lớn. |
Thị trường thương mại cung cấp các hệ thống giàn đúc sẵn hiệu quả cao. Những biến thể mô-đun này cách mạng hóa cách các kỹ sư giải quyết các vị trí khó khăn tại địa điểm. Họ bỏ qua quy trình truyền thống, chậm chạp trong việc chế tạo tùy chỉnh từng dầm thép riêng lẻ. Thay vào đó, họ dựa vào những nguyên tắc thiết kế thông minh và tiêu chuẩn hóa.

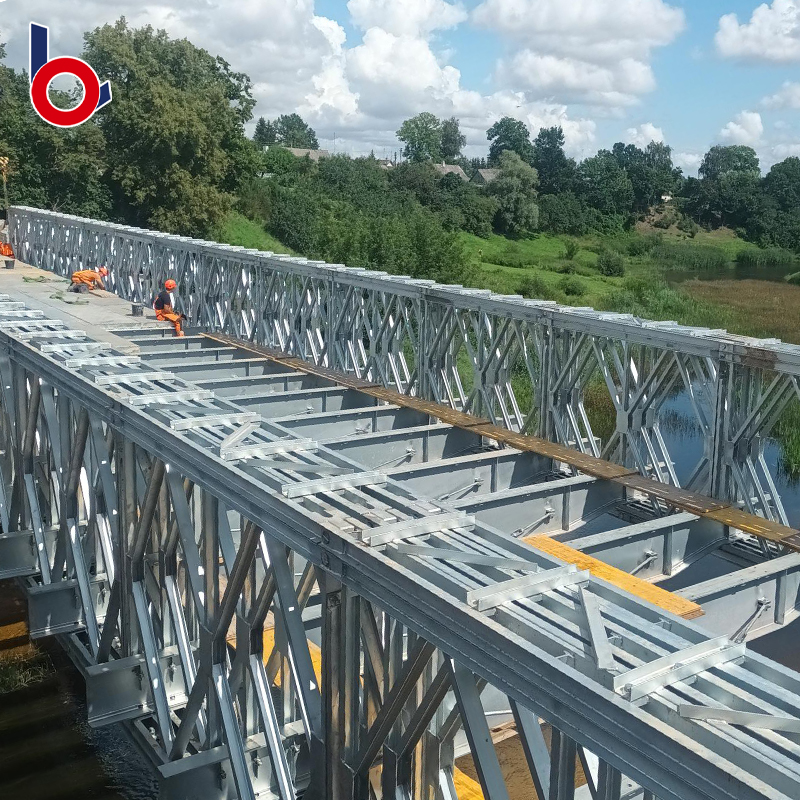

Một ví dụ điển hình về lợi thế vận hành này là cầu giàn Bailey . Giải pháp thiết kế này sử dụng các tấm thép được tiêu chuẩn hóa, có thể thay thế được. Các đội ghim các tấm này lại với nhau để đạt được nhịp lớn ấn tượng. Bạn hoàn toàn loại bỏ sự cần thiết của thiết bị nâng hạng nặng. Quá trình lắp ráp cũng loại bỏ hoàn toàn việc hàn tại chỗ phức tạp, tốn thời gian.
Các kịch bản triển khai cho các hệ thống mô-đun này rất khác nhau. Các nhà quy hoạch thường xuyên sử dụng chúng để cứu trợ thiên tai khẩn cấp. Khi lũ lụt cuốn trôi cơ sở hạ tầng nông thôn, các nhóm có thể triển khai những công trình này chỉ trong vài ngày. Chúng cũng đóng vai trò hoàn hảo như những đường tránh tạm thời trong quá trình tái thiết đường cao tốc lớn. Ngoài ra, các thành phố sử dụng chúng để nhanh chóng thiết lập cơ sở hạ tầng an toàn cho người đi bộ và người đi xe đạp. Nhiều khu vực vùng sâu vùng xa thậm chí còn phải dựa vào chúng để có đường cao tốc nông thôn vĩnh viễn.
Hậu cần vận tải làm nổi bật một lợi thế lớn khác. Di chuyển các dầm thép lớn cần có giấy phép vận chuyển chuyên dụng, cỡ lớn. Nó cũng đòi hỏi đường vào rộng, có độ ổn định cao. Ngược lại, bạn có thể vận chuyển các bộ phận giàn mô-đun chưa được lắp ráp trên xe tải sàn phẳng tiêu chuẩn. Khả năng này mở khóa quyền truy cập vào địa hình hạn chế cao. Bạn có thể cung cấp một cây cầu công suất lớn đến các vùng núi dốc hoặc rừng rậm một cách tương đối dễ dàng.
Các nhóm mua sắm phải phân tích nhiều khía cạnh chi phí trước khi phê duyệt thiết kế. Hiệu quả sử dụng vật liệu ban đầu sẽ nổi bật ngay lập tức. Bạn chỉ cần yêu cầu trọng tải thép ít hơn đáng kể trên mỗi foot nhịp. Dầm tấm truyền thống tiêu thụ một lượng lớn nguyên liệu thô. Các thiết kế web mở chỉ đặt thép một cách thông minh chính xác ở những nơi có nhu cầu. Hiệu quả này làm giảm ngân sách mua sắm ban đầu.
Phương pháp chế tạo và lắp ráp cũng ảnh hưởng đến sổ cái cuối cùng. Các nhà quy hoạch đạt được khả năng kiểm soát chất lượng có thể dự đoán cao thông qua việc chế tạo nghiêm ngặt bên ngoài cơ sở. Cài đặt gốc cho phép cắt và khoan chính xác. Sau khi được giao, việc lắp ráp tại hiện trường bằng bu-lông sẽ giảm đáng kể thời gian lao động chuyên môn tại chỗ. Bạn không cần phải trả mức phí cao hơn cho các đội hàn ngoài hiện trường.
Người lập kế hoạch dự án nên đánh giá chi phí bằng cách sử dụng phương pháp tuần tự này:
Đường cơ sở vật liệu: Tính toán trọng tải thép chính xác cần thiết so với giải pháp thay thế dầm tấm đặc.
Dự toán nhân công: So sánh chi phí lắp ráp bắt vít tại hiện trường đơn giản với các yêu cầu hàn rộng rãi tại chỗ.
Hậu cần Vận tải: Xác định xem vị trí địa điểm có yêu cầu vận chuyển chuyên dụng hay liệu giường phẳng tiêu chuẩn có đủ hay không.
Tỉ lệ nền móng: Đánh giá kích thước và độ sâu yêu cầu của mố bê tông dựa trên trọng lượng của cấu trúc thượng tầng.
Các yêu cầu về nền tảng thể hiện một phạm vi rộng lớn để tiết kiệm chi phí thứ cấp. Cấu trúc thượng tầng tổng thể nhẹ hơn trực tiếp giảm bớt gánh nặng cho mặt đất. Bạn giảm đáng kể diện tích cần thiết của mố bê tông. Khả năng chịu tải yêu cầu của móng giảm. Đổ ít bê tông hơn và đóng ít cọc hơn đồng nghĩa với việc duy trì ngân sách đáng kể.
Mặc dù có hiệu quả cao nhưng các cấu trúc này vẫn mang tính thực tế triển khai cụ thể. Bạn phải đối mặt trực tiếp với những rủi ro này trong giai đoạn lập kế hoạch. Sự phức tạp của việc kiểm tra là mối quan tâm hàng đầu đối với việc quản lý dài hạn. Chính thiết kế dựa trên các hình tam giác liên kết với nhau đã tạo ra hàng trăm khớp nối. Các nút, tấm bản mã và kết nối bắt vít này cần được chú ý chặt chẽ.
Kiểm tra kết cấu định kỳ đòi hỏi thời gian và chuyên môn nghiêm túc. Thanh tra viên phải kiểm tra riêng từng khớp xem có bị gãy do căng thẳng hoặc bu lông bị lỏng không. Khối lượng lớn các kết nối này làm tăng ngân sách bảo trì cơ bản.
Để chủ động quản lý những rủi ro triển khai này, các kỹ sư nên tập trung vào:
Kiểm tra nút: Lập lịch kiểm tra bằng hình ảnh và siêu âm nghiêm ngặt, định kỳ trên tất cả các tấm bản mã chịu ứng suất cao.
Bảo trì lớp phủ: Thiết lập lịch trình sơn lại hoặc mạ lại để chống lại sự tiếp xúc lâu dài với độ ẩm.
Kiểm tra dự phòng: Đảm bảo tồn tại các đường dẫn tải thứ cấp để không có lỗi bộ phận căng đơn lẻ nào làm ảnh hưởng đến toàn bộ nhịp.
Giám sát thông thoáng: Thường xuyên xác nhận rằng việc tái tạo bề mặt đường không làm giảm các giới hạn chiều cao trên cao một cách nguy hiểm.
Ăn mòn là một trận chiến khác đang diễn ra. Thiết kế web mở làm tăng tổng diện tích bề mặt tiếp xúc với các yếu tố môi trường một cách tự nhiên. Mưa, tuyết và muối đường dễ dàng chạm tới khung thép phức tạp. Các kỹ sư phải đánh giá cẩn thận các phương án hoàn thiện. Thép chịu thời tiết phát triển một lớp gỉ bảo vệ. Thép mạ kẽm cung cấp khả năng bảo vệ kẽm bền bỉ. Lớp sơn hoàn thiện mang lại sự linh hoạt về mặt thẩm mỹ nhưng đòi hỏi phải sơn lại thường xuyên.
Độ nhạy mỏi đòi hỏi sự giám sát kỹ thuật nghiêm ngặt. Các bộ phận chịu lực chịu tải theo chu kỳ liên tục theo thời gian. Mỗi chiếc xe tải đi qua đều căng ra và giải phóng những hợp âm dưới cùng này. Các kỹ sư phải đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn dự phòng hiện đại. Mã AASHTO cục bộ quy định nhiều đường dẫn tải. Điều này ngăn chặn những thất bại thảm khốc ở một điểm nếu một thành viên suy yếu. Cuối cùng, các nhà quy hoạch phải giải quyết các hạn chế về giải phóng mặt bằng. Các thiết kế trên cao, được gọi là giàn xuyên suốt, hạn chế khoảng trống theo chiều dọc đối với phương tiện giao thông. Điều này đòi hỏi phải lập kế hoạch tuyến đường trả trước hết sức cẩn thận.
Việc quyết định một khuôn khổ mở rộng sẽ quyết định sự thành công về mặt tài chính và hoạt động của dự án cơ sở hạ tầng của bạn. Cầu giàn có cấu trúc và kinh tế hợp lý cho các môi trường cụ thể. Nó vượt trội khi kéo dài khoảng cách trong đó việc giảm thiểu trọng lượng chết là vô cùng quan trọng. Nó cũng tỏ ra có giá trị khi việc đặt các trụ giữa nhịp là không thể thực hiện được về mặt kết cấu hoặc môi trường.
Các kỹ sư dự án nên bắt đầu ngay lập tức bằng việc phân tích theo chiều sâu theo từng địa điểm cụ thể. Điều này xác định chiều cao chính xác cần thiết để chống lại lực tải cục bộ một cách an toàn. Tiếp theo, các đội nên tham khảo ý kiến trực tiếp với các nhà sản xuất khung đúc sẵn. Việc sớm lập mô hình chi phí vật liệu và vận chuyển cơ bản sẽ ngăn chặn những bất ngờ về ngân sách ở hạ nguồn. Luôn đảm bảo thiết kế bạn chọn phù hợp chặt chẽ với AASHTO địa phương hoặc các yêu cầu tuân thủ tương đương. Bằng cách tận dụng các cơ chế kết cấu riêng biệt này, bạn có thể tự tin thu hẹp những khoảng trống lớn với hiệu quả vượt trội.
Đáp: Khoảng cách trung bình thường nằm trong "điểm ngọt" từ 50 ft đến hơn 300 ft đối với các công trình dành cho xe cộ và người đi bộ tiêu chuẩn. Trong khi các biến thể được thiết kế kỹ thuật cao có thể kéo dài hơn đáng kể, phạm vi trung gian này tối đa hóa tỷ lệ cường độ trên trọng lượng của kết cấu. Nó làm cho chúng tiết kiệm chi phí hơn nhiều so với các dầm đặc nặng hoặc các giải pháp thay thế hệ thống treo phức tạp.
Trả lời: Nhiều thiết kế có độ sâu thay đổi, chẳng hạn như cấu hình dây cung hoặc lưng lạc đà. Các kỹ sư tối đa hóa chiều cao kết cấu chính xác tại tâm nhịp. Khu vực trung tâm này chịu mômen uốn cao nhất dưới tải nặng. Việc tăng độ sâu ở giữa mang lại khả năng chống uốn tối đa mà không lãng phí thêm thép ở gần các giá đỡ cuối.
Trả lời: Phiên bản tiêu chuẩn thường là một cấu trúc tĩnh, được thiết kế theo yêu cầu, được hàn hoặc bắt vít vĩnh viễn cho một địa điểm cụ thể. Hệ thống Bailey là một cấu trúc di động có khớp nối bằng chốt, có tính mô-đun cao. Nó sử dụng các tấm thép được tiêu chuẩn hóa, có thể hoán đổi cho nhau. Điều này cho phép triển khai nhanh chóng, vận chuyển phẳng dễ dàng và lắp ráp nhanh mà không cần thiết bị nâng hạng nặng.
