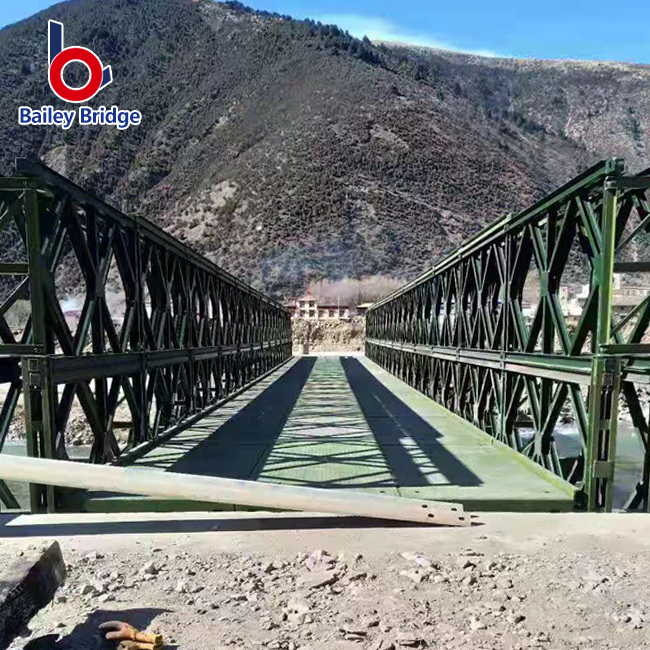

Khi thảm họa xảy ra hoặc cơ sở hạ tầng gặp sự cố, khoảng cách giữa 'có thể truy cập' và 'bị cô lập' thường kéo dài hàng giờ chứ không phải hàng tuần. Các kỹ sư xây dựng và quản lý dự án thường xuyên hướng tới cây cầu Bailey trong những thời điểm quan trọng này. Hệ thống dựa trên giàn, được thiết kế sẵn này cung cấp một giải pháp độc đáo để triển khai nhanh chóng mà không cần cơ sở hạ tầng bê tông nặng. Tuy nhiên, việc xem cấu trúc này chỉ như một 'bộ Lego' quy mô lớn là một sự đơn giản hóa quá mức nguy hiểm. Việc lắp ráp thành công đòi hỏi kỹ thuật dân dụng nghiêm ngặt, tính toán hình học địa điểm chính xác và tuân thủ nghiêm ngặt khâu hậu cần khởi động.
Hướng dẫn sau đây đóng vai trò là nguồn tài nguyên toàn diện cho các chuyên gia đánh giá quá trình lắp ráp. Chúng tôi vượt ra ngoài những mô tả cơ bản để đề cập đến thực tế kỹ thuật của việc xây dựng, từ việc chuẩn bị địa kỹ thuật đến phương pháp phóng đúc hẫng. Cụ thể, chúng tôi sẽ giải quyết cách các phương pháp lặp lại hiện đại, chẳng hạn như cầu Bailey nhỏ gọn , mang lại khả năng thích ứng vượt trội cho những địa hình khó tiếp cận mà máy móc hạng nặng không thể đi tới.
Lợi thế mô-đun: Cách các thành phần được thiết kế sẵn giảm thời gian thiết kế và cho phép lắp ráp thủ công trong môi trường khan hiếm tài nguyên.
'Ra mắt Cantilever': Tìm hiểu phương pháp triển khai độc đáo giúp loại bỏ nhu cầu về giàn giáo hoặc hỗ trợ trung gian trong quá trình thi công.
Yêu cầu về nguồn lực: Cái nhìn thực tế về sự cân bằng giữa nhân lực và máy móc (các phương án không cần cẩu so với các công trình cơ giới hóa tăng tốc).
Kỳ vọng về tiến trình: Thời gian lắp dựng điển hình dựa trên chiều dài nhịp và kinh nghiệm của đội.
Trước khi có một tấm thép duy nhất, sự thành công của cây cầu phụ thuộc vào những gì nằm bên dưới nó. Tính linh hoạt của cầu mô-đun cho phép nó vượt qua những khoảng trống khác nhau, nhưng các định luật vật lý liên quan đến hệ chống đỡ mặt đất vẫn không thay đổi.
Bạn phải kiểm tra khả năng chịu lực của đất ở cả hai bờ. Nền đất không chỉ phải chịu tải trọng trực tiếp mà còn cả tải trọng tĩnh của chính kết cấu thép. Trong các tình huống tạm thời, các kỹ sư thường tranh luận về sự cần thiết của móng bê tông so với vỉ nướng gỗ.
Đối với các hoạt động cứu trợ ngắn hạn, một lò nướng bằng gỗ được xây dựng tốt thường là đủ. Nó phân phối tải trọng một cách hiệu quả trên một diện tích đất rộng hơn. Tuy nhiên, nếu địa điểm có đất cát lỏng lẻo hoặc mực nước ngầm cao thì bắt buộc phải sử dụng móng bê tông để ngăn chặn hiện tượng lún. Mố chìm có thể làm xoắn giàn, ảnh hưởng đến tính toàn vẹn cấu trúc của toàn bộ nhịp.
Độ chính xác là không thể thương lượng. Bạn phải đo chính xác chiều rộng khoảng cách để tính toán số lượng tấm và khay cần thiết. Một sai số vài inch ở đây có thể khiến cầu bị thiếu ổ trục ở bờ bên kia. Ngoài khoảng trống, quyết định quan trọng nhất liên quan đến việc thiết lập 'Launch Plain.'
Bãi phóng là mặt đất bằng phẳng ngay phía sau mố. Khu vực này đóng vai trò là dây chuyền lắp ráp của bạn. Bạn cần có đủ chiều dài để xây dựng cây cầu và mũi phóng của nó trước khi đẩy nó qua khoảng trống. Nếu địa hình phía sau mố tăng cao hoặc cong, bạn không thể lắp kết cấu theo đường thẳng. Điều này thường đòi hỏi phải di chuyển đất đáng kể để tạo ra một nền bằng phẳng được căn chỉnh hoàn hảo với đường tâm cầu.
Việc tổ chức các thành phần một cách hiệu quả giúp tăng tốc độ xây dựng. Bạn cần có các khu vực được chỉ định cho các tấm, thanh ngang và thanh dọc. Sự hỗn loạn trong khu vực tổ chức dẫn đến mất chân và xây dựng bị trì hoãn. Đối với các hoạt động cứu trợ thiên tai hoặc quân sự từ xa, công tác hậu cần vận chuyển cũng quan trọng không kém. Cầu Bailey nhỏ gọn hiện đại được thiết kế để đáp ứng những hạn chế về mặt hậu cần này. Các bộ phận của nó phù hợp với các container vận chuyển tiêu chuẩn hoặc có thể được vận chuyển bằng máy bay C-130, khiến nó trở thành lựa chọn ưu tiên khi đường đến địa điểm bị hư hỏng hoặc không tồn tại.
Sau khi dữ liệu trang web được xác nhận, bạn chọn cấu hình cầu nối. Điều này xác định sức mạnh và trọng lượng của cấu trúc cuối cùng.
Các kỹ sư sử dụng một hệ thống mã hóa cụ thể để mô tả cách sắp xếp các tấm pin. Hệ thống này cân bằng trọng lượng của thép với yêu cầu về Cấp tải quân sự (MLC) hoặc trọng tải. Việc bổ sung thêm nhiều tấm sẽ tăng sức mạnh nhưng cũng tăng thêm trọng lượng chết, khiến việc phóng trở nên khó khăn hơn.
| Mã cấu hình | Mô tả | Trường hợp sử dụng điển hình |
|---|---|---|
| Đơn-Đơn (SS) | Một hàng kèo, cao một tầng. | Nhịp ngắn, xe hạng nhẹ hoặc sử dụng cho người đi bộ. |
| Đôi-Đơn (DS) | Hai hàng kèo, cao một tầng. | Nhịp trung bình, lưu lượng xe tải tiêu chuẩn. |
| Đôi-Đôi (DD) | Hai hàng kèo, cao hai tầng. | Nhịp dài hoặc vận chuyển thiết bị nặng. |
| Ba đôi (TD) | Ba hàng kèo, cao hai tầng. | Tải cực lớn hoặc độ dài nhịp tối đa. |
Những người mới xây dựng thường đặt câu hỏi về sự cần thiết của 'Mũi xương'. Đây là một phần nhẹ của cây cầu được lắp ráp ở phía trước, chỉ bao gồm các tấm và thanh giằng lắc lư mà không có sàn nặng. Nó là không thể thương lượng.
Mũi có chức năng như một đầu dò. Nó tới bờ xa trước khi trọng tâm của cầu chính đi qua các con lăn ở bờ gần. Nếu không có mũi phóng đủ dài, cây cầu sẽ chỉ chìm vào khoảng trống khi bạn đẩy nó ra. Tính toán chiều dài mũi chính xác so với cầu chính nặng là một bài toán vật lý chính xác liên quan đến đối trọng và mô men.
Nếu bạn đang sử dụng hàng có sẵn thay vì bộ sản phẩm mới xuất xưởng thì việc kiểm tra là rất quan trọng. Kiểm tra từng hợp âm của bảng xem có uốn cong không và từng lỗ chốt xem có kéo dài không. Các vết nứt do mỏi trên thép hoặc ăn mòn trên các chốt có thể dẫn đến hỏng hóc nghiêm trọng khi chịu tải. Các quy trình phải nghiêm ngặt: nếu một bộ phận có biểu hiện rỉ sét hoặc biến dạng nghiêm trọng, hãy loại bỏ nó ngay lập tức. Nó không bao giờ có giá trị rủi ro.
Với các vật liệu đã được dàn dựng và bộ thiết kế, quá trình xây dựng vật lý bắt đầu. Giai đoạn này đòi hỏi tinh thần đồng đội có kỷ luật và tuân thủ nghiêm ngặt các trình tự an toàn.
Cây cầu lăn vào đúng vị trí, nó không được nâng lên. Do đó, cách bố trí con lăn quyết định đường đi. Bạn sẽ đặt các con lăn bập bênh trên mép của mố và các con lăn trơn cách đều nhau dọc theo bờ xây dựng (bãi phóng).
Mẹo kỹ thuật: Đảm bảo sự liên kết hoàn hảo. Nếu một con lăn hơi lệch tâm hoặc thấp hơn những con lăn khác, cây cầu sẽ trôi sang một bên hoặc bị kẹt trong quá trình đẩy. Kẹt một công trình thép nặng nhiều tấn ở giữa sông là một kịch bản ác mộng mà bạn muốn tránh. Sử dụng máy kinh vĩ hoặc dây dây để đảm bảo quỹ đạo thẳng.
Việc xây dựng bắt đầu từ mũi phóng. Bởi vì nó không có phương tiện giao thông nên nó thiếu các thanh ngang và sàn nặng. Các đội lắp ráp các tấm này trước tiên, được đặt ở phía trước của đường lăn. Hãy chú ý đến thông số kỹ thuật mô-men xoắn. Mỗi chốt của bảng điều khiển phải được cố định chắc chắn và được giữ bằng kẹp an toàn. Các bu lông giằng phải được mô-men xoắn theo thông số kỹ thuật để đảm bảo mũi đủ cứng để tiếp đất trên các con lăn ở bờ xa mà không bị võng quá mức.
Sau mũi bạn lắp ráp thân cầu chính. Điều này bao gồm hệ thống kết cấu đầy đủ: các tấm, các thanh ngang nặng và các thanh giằng lắc lư. Ở đây, những lợi thế của một cây cầu bailey nhỏ gọn trở nên rõ ràng. Những hệ thống hiện đại này thường sử dụng thép có độ bền kéo cao hơn, dẫn đến các bộ phận nhẹ hơn. Các tấm nhẹ hơn làm giảm đáng kể sự mệt mỏi của phi hành đoàn, giúp duy trì các tiêu chuẩn an toàn trong ca làm việc dài.
Kết nối các tấm một cách có hệ thống. Lắp các thanh ngang vào dây dưới của các tấm ván để buộc hai bên cầu lại với nhau. Siết chặt ngay các giằng lắc để tạo hình vuông góc cho kết cấu; đừng để chúng lỏng lẻo sau này, vì cầu bị lệch sẽ không phóng thẳng được.
Sau khi đã xây dựng đủ các khoang để hoạt động như một đối trọng, quá trình phóng sẽ bắt đầu. Bạn có thể đẩy cây cầu bằng nhân lực, máy ủi hoặc hệ thống kéo thủy lực.
Đẩy thủ công: Có thể thực hiện với các nhịp ngắn hơn, nhẹ hơn. Nó đòi hỏi một đội phối hợp hành động theo lệnh.
Hỗ trợ cơ khí: Đối với cấu hình hai tầng nặng hơn, máy ủi hoặc xe tải có thể đẩy kết cấu.
Trong suốt quá trình đẩy, người giám sát phải theo dõi trọng tâm. Cầu phải được giữ thăng bằng trên các con lăn ở bờ gần cho đến khi mũi tiếp đất an toàn trên các con lăn ở bờ xa.
Cuộc phóng kết thúc khi cây cầu vượt hoàn toàn khoảng trống và phần mũi được tháo dỡ ở phía xa. Tuy nhiên, cấu trúc vẫn nằm trên các con lăn ở trên cao chứ không phải trên các ổ trục cố định.
Quá trình chuyển đổi này rất tế nhị. Bạn đặt các kích thủy lực dưới các trụ cuối của cầu. Nhóm nâng toàn bộ cấu trúc lên một chút—chỉ đủ để trượt các con lăn ra ngoài. Sau đó, họ từ từ hạ cầu xuống các tấm đế và vòng bi. Quá trình này, được gọi là 'kích xuống', phải diễn ra đồng thời ở cả bốn góc (hoặc trong các giai đoạn đồng bộ) để tránh làm khung bị xoắn.
Không bao giờ cài đặt sàn trước khi ra mắt. Việc bổ sung thêm các bộ phận sàn thép hoặc ván gỗ nặng trong quá trình lắp ráp sẽ làm tăng thêm trọng lượng không cần thiết, đòi hỏi đối trọng lớn hơn nhiều và tăng nguy cơ bị lật. Sau khi cây cầu đã được đặt chắc chắn trên các ổ đỡ, đội thi công có thể lắp đặt sàn nhanh chóng.
Sau khi sàn đã được cố định chắc chắn, hãy lắp đặt lề đường (thường được gọi là dải băng) và lối đi dành cho người đi bộ. Những yếu tố này rất quan trọng đối với việc hướng dẫn phương tiện và sự an toàn cho người đi bộ, đảm bảo giao thông luôn tập trung vào các thanh ngang.
Mặt cầu nằm cao hơn mặt đất do chiều cao của các thanh ngang và ổ đỡ. Bạn phải xây dựng các đường dốc tiếp cận để chuyển tiếp giao thông một cách suôn sẻ. Chúng có thể được xây dựng bằng cách sử dụng các đoạn đường dốc bằng đất, sỏi hoặc thép đúc sẵn được cung cấp cùng với bộ cầu. Độ dốc phải đủ dốc để tránh các phương tiện chạm đáy khi đi vào cầu.
Hoàn thiện trực quan không bằng mức độ sẵn sàng hoạt động. Trước khi mở tuyến đường, việc xác minh nghiêm ngặt là bắt buộc.
Tạo một danh sách kiểm tra cuối cùng. Xác minh rằng mọi chốt của bảng điều khiển đều đã được lắp kẹp an toàn. Rung động do giao thông có thể làm lỏng chốt không được bảo đảm, dẫn đến hư hỏng kết cấu. Kiểm tra xem tất cả các thanh giằng lắc và kẹp thanh ngang đã được siết chặt chưa. Đo độ võng hoặc độ võng của cầu tại điểm giữa của nó. Nó phải nằm trong giới hạn quy định của nhà sản xuất đối với độ dài nhịp đó.
Đừng cho rằng các tính toán là hoàn hảo. Thực hiện kiểm tra tải tĩnh bằng cách đỗ xe có trọng lượng đã biết ở giữa nhịp. Đo độ lệch. Sau đó, thực hiện kiểm tra động lực học với xe di chuyển ở tốc độ chậm. Việc thiết lập giới hạn tốc độ là rất quan trọng đối với cầu mô-đun; tốc độ cao tạo ra tải trọng tác động lên các khớp có thể làm giảm tuổi thọ của các bộ phận.
Thép lắng xuống. Sau 24 giờ đầu tiên với mật độ giao thông đông đúc, bạn phải kiểm tra lại cầu. Các bu lông thường hơi lỏng ra khi các bộ phận 'đi vào'. Lịch trình siết chặt thường xuyên phải là một phần trong kế hoạch vận hành của cầu, đặc biệt đối với các công trình lắp đặt tạm thời có thể được giữ nguyên trong nhiều tháng.
Xây dựng một cây cầu bailey không phải là sự đổi mới trong xây dựng mà là việc thực hiện hậu cần có kỷ luật. Nó chứng tỏ rằng với việc lập kế hoạch đúng đắn, ngay cả những khoảng cách lớn nhất cũng có thể được vượt qua trong vài ngày thay vì vài tháng. Cho dù bạn đang kết nối lại cộng đồng sau lũ lụt hay di chuyển thiết bị nặng đến địa điểm khai thác ở xa, thì sự thành công của dự án đều phụ thuộc vào việc tôn trọng các nguyên tắc kỹ thuật đằng sau thép.
Các tổ chức thường phải đối mặt với quyết định 'xây dựng hay mua'. Thuê một đội xe để sửa chữa tạm thời có ý nghĩa tài chính đối với các dự án ngắn hạn, trong khi việc mua tài sản để kiểm kê cơ sở hạ tầng dài hạn sẽ thông minh hơn. Bất kể mô hình sở hữu nào, chúng tôi đặc biệt khuyến khích tư vấn với các kỹ sư kết cấu để xác minh tải trọng cấu hình trước khi động thổ. Sự an toàn của việc vượt biển phụ thuộc vào nó.
Đáp: Dòng thời gian thay đổi đáng kể dựa trên độ dài nhịp, quy mô phi hành đoàn và hỗ trợ cơ học sẵn có. Một đội quân được huấn luyện bài bản có thể dựng lên một nhịp tiêu chuẩn trong vài giờ. Ngược lại, một nhóm nhà thầu dân sự làm việc với thời gian dài hơn và các công cụ thủ công có thể mất vài ngày. Việc chuẩn bị mố và phân loại mặt bằng thường tiêu tốn nhiều thời gian hơn so với việc lắp ráp thực tế các cấu kiện thép.
Đáp: Không, cần cẩu không bắt buộc, đây là một lợi thế lớn của hệ thống. Phương pháp lao đúc hẫng cho phép cầu được đẩy qua khe hở bằng con lăn và mũi lao nhẹ. Mặc dù cần cẩu có thể tăng tốc độ dỡ hàng của xe tải và dàn dựng vật liệu, nhưng việc lắp đặt và bố trí thực tế trên mặt nước có thể được thực hiện hoàn toàn mà không cần cần cẩu, giúp giảm tổng chi phí sở hữu.
Trả lời: Sự khác biệt chính nằm ở kích thước tấm, loại thép và khả năng vận chuyển. Một cây cầu bailey nhỏ gọn hiện đại thường sử dụng thép có độ bền kéo cao hơn, cho phép các tấm nhẹ hơn dễ dàng xử lý bằng tay hơn. Điều quan trọng là các hệ thống nhỏ gọn được thiết kế để lắp vừa vặn một cách hiệu quả bên trong các container vận chuyển tiêu chuẩn ISO, đơn giản hóa công tác hậu cần cho vận chuyển quốc tế so với các thiết kế cũ, cồng kềnh hơn.
Đáp: Có, chúng có thể đóng vai trò là cấu trúc cố định nếu được bảo trì đúng cách. Mặc dù thường được triển khai từ 1 đến 5 năm như một giải pháp tạm thời nhưng một cây cầu với các bộ phận mạ kẽm nhúng nóng có thể tồn tại hàng thập kỷ. Việc lắp đặt cố định thường yêu cầu trụ bê tông và lịch trình kiểm tra nghiêm ngặt hơn để theo dõi độ mỏi và ăn mòn, nhưng chúng hoàn toàn có khả năng phục vụ lâu dài.
Trả lời: Nhịp tối đa phụ thuộc nhiều vào cấu hình giàn (Tầng đơn, Đôi hoặc Tầng ba) và loại tải trọng được yêu cầu. Nói chung, một nhịp đơn có thể đạt tới hơn 60 mét (khoảng 200 feet) mà không cần các trụ trung gian. Đối với những khoảng trống rộng hơn, cần có các trụ đỡ trung gian hoặc hệ thống phao để hỗ trợ kết cấu và duy trì khả năng chịu tải cần thiết.
