Bailey Bridges là một điều kỳ diệu của kỹ thuật thời chiến đã biến giải pháp cơ sở hạ tầng hiện đại. Thiết kế mô-đun, khả năng thích ứng và khả năng mang tải của họ làm cho chúng trở thành một thành phần thiết yếu trong các kịch bản xây dựng cầu quân sự và dân sự. Một kỹ sư câu hỏi thường xuyên và quan trọng, các nhà quản lý xây dựng và đối mặt với những người ra quyết định là: khoảng tối đa cho cây cầu Bailey là bao nhiêu? Bài viết này khám phá câu trả lời theo chiều sâu, đồng thời phân tích các nguyên tắc thiết kế, các yếu tố ảnh hưởng đến độ dài nhịp và các ứng dụng thực tế định hình hiệu suất của cầu Bailey.

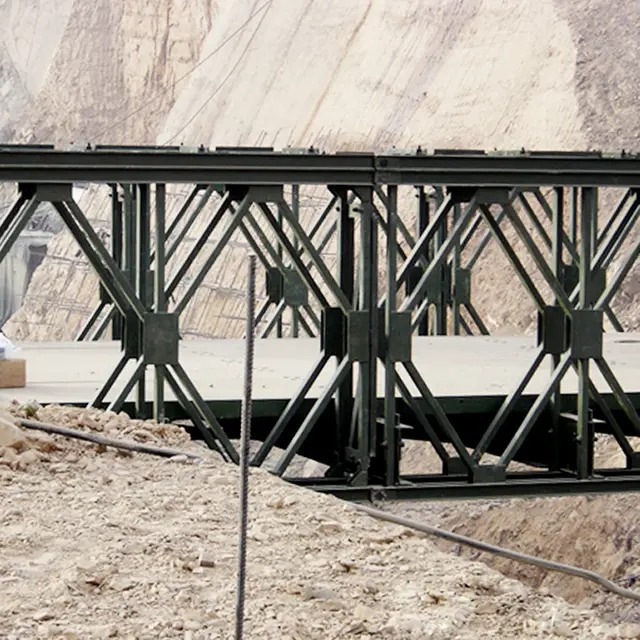

Một cây cầu Bailey là một loại cầu di động, được chế tạo sẵn, giàn . Được thiết kế ban đầu trong Thế chiến II bởi kỹ sư người Anh Donald Bailey, cấu trúc này được dự định để lắp ráp nhanh mà không cần thiết bị chuyên dụng. Theo thời gian, thiết kế đã phát triển thành các cấu hình khác nhau, bao gồm các loại span, đa nhịp và đúc hẫng , để đáp ứng các nhu cầu địa lý và hậu cần khác nhau.
Thiên tài của cây cầu Bailey nằm trong hệ thống bảng mô -đun của nó , cho phép khả năng mở rộng. Các tấm được ghim lại với nhau để tăng cường độ và chiều dài, làm cho cây cầu thích hợp cho một phạm vi chiều dài rộng, từ các giao cắt ngắn trên các kênh thoát nước đến các nhịp dài hơn trên các sông và khe núi.
Ngày nay, cầu Bailey vẫn được sử dụng rộng rãi trên khắp thế giới, đặc biệt là trong cứu trợ khẩn cấp, hậu cần quân sự và phát triển cơ sở hạ tầng nông thôn.
Về lý thuyết, khoảng tối đa của một cây cầu Bailey có thể vượt quá 60 mét (khoảng 200 feet) cho một thiết lập một nhịp. Tuy nhiên, khoảng tối đa thực tế có thể đạt được phụ thuộc vào một số biến bao gồm:
Phân loại tải (ví dụ: người đi bộ, xe cộ, xe tăng quân sự)
Cấu hình giàn (đơn lẻ, kép, nhân đôi, v.v.)
Sức mạnh vật chất và loại boong
Các điều kiện môi trường như tải gió, biến đổi nhiệt độ và hoạt động địa chấn

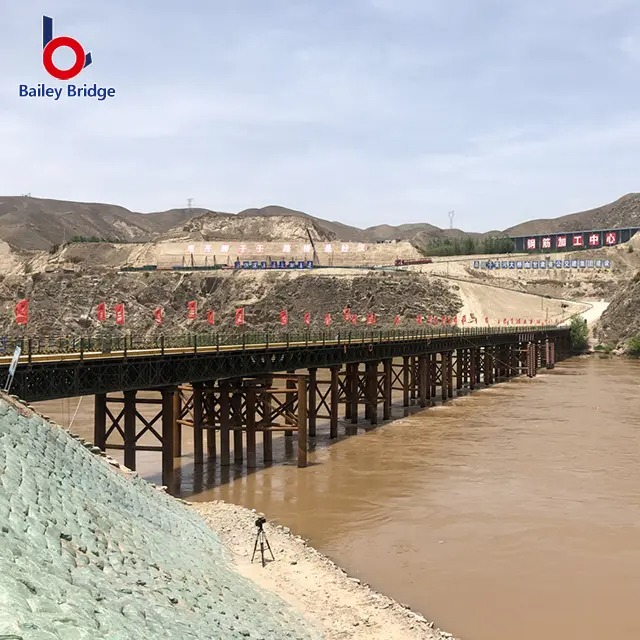

Trên thực tế, hầu hết các ứng dụng kỹ thuật dân dụng đều giới hạn cầu Bailey kéo dài đến khoảng 45 đến 60 mét cho các hệ thống một nhịp. Bất cứ điều gì ngoài đó thường liên quan đến cách tiếp cận đa nhịp , kết hợp các trụ trung gian hoặc hỗ trợ để phân phối tải và tăng tổng chiều dài cầu.
Ví dụ, sử dụng cấu hình nhân đôi (cao hai vì kèo và rộng hai vì kèo), tính toàn vẹn cấu trúc của cây cầu tăng đáng kể, làm cho các nhịp lên tới 61 mét khả thi trong điều kiện tải được kiểm soát.
Các kết hợp bảng khác nhau và củng cố ảnh hưởng đáng kể đến khoảng tối đa. Dưới đây là bảng tóm tắt cho thấy các khả năng nhịp điển hình cho các cấu hình cầu Bailey tiêu chuẩn :
| Cấu hình | khoảng tối đa (m) | công suất tải được đề xuất |
|---|---|---|
| Đơn lẻ | 30 - 36 | Xe nhẹ, giao thông chân |
| Hai lần | 36 - 45 | Xe tải hạng trung |
| Nhân đôi | 45 - 61 | Xe hạng nặng, xe tăng nhẹ |
| Ba lần | 50 - 60+ | Quân đội hoặc cấp cứu khẩn cấp |
LƯU Ý: Những số liệu này đại diện cho các hướng dẫn chung và có thể thay đổi tùy thuộc vào vật liệu, loại boong và thiết kế cụ thể trang web.
Giàn Đối với các nhịp dài hơn, các kỹ sư có thể lựa chọn càng cao và càng rộng , nó càng tải càng nhiều và nó càng có thể kéo dài. các hợp âm dưới , cùng được gia cố , hoặc thậm chí khởi động các cụm mũi để tăng cường hiệu suất.
Một số yếu tố phụ thuộc lẫn nhau xác định một cây cầu Bailey có thể bao xa mà không cần hỗ trợ. Chúng bao gồm:
Là cây cầu dành cho việc sử dụng cho người đi bộ, hay nó phải hỗ trợ xe tăng cấp quân sự và xe tải cung ứng? Tải trọng dự kiến càng nặng, nhịp cho phép càng ngắn trừ khi thêm cốt thép .
Dữ liệu địa kỹ thuật ảnh hưởng đến thiết kế nền tảng, từ đó ảnh hưởng đến mức độ tải của cây cầu có thể phân phối một cách an toàn. Ví dụ, đất mềm có thể không hỗ trợ các trụ cần thiết cho các nhịp dài hơn, yêu cầu điều chỉnh thiết kế.
Một khoảng dài hơn thường đòi hỏi nhiều bảng hơn, làm tăng độ phức tạp lắp ráp và trách nhiệm bảo trì . Điều này có thể đặt ra những thách thức trong các tình huống triển khai từ xa hoặc khẩn cấp, đó là lý do tại sao mô -đun trở thành một tài sản quan trọng của hệ thống Bailey.
Khả năng kéo dài khoảng cách xa mà không cần hỗ trợ trung gian làm cho Bailey Bridges trở nên lý tưởng cho một loạt các kịch bản quan trọng:
Cầu Bailey có thể được phóng nhanh chóng trên các dòng sông, hẻm núi hoặc đường bị hỏng trong điều kiện chiến đấu hoặc sơ tán khẩn cấp. Ở đây, các khoảng thời gian dài hơn giảm thiểu tính dễ bị tổn thương đối với các cuộc tấn công hoặc thỏa hiệp cấu trúc.
Khi lũ lụt hoặc động đất phá hủy cơ sở hạ tầng vĩnh viễn, các cơ quan cứu trợ thường triển khai cầu Bailey . Một cây cầu dài giúp tiếp cận các khu vực bị cô lập khi việc xây dựng hỗ trợ trung gian không khả thi.
Đối với các khu vực không được giám sát với một số nguồn lực xây dựng, một cây cầu Bailey dài Span cung cấp một giải pháp thực tế cho giao thông và thương mại, kết nối các cộng đồng mà nếu không sẽ không thể tiếp cận được.
Dưới đây là một số câu hỏi thường được hỏi làm rõ các mối quan tâm kỹ thuật và thực tế xung quanh giới hạn nhịp cầu Bailey:
Trong khi các hệ thống cầu Bailey đa dạng hiếm có với các hỗ trợ trung gian có thể đạt được chiều dài gần hoặc thậm chí vượt quá 100 mét. Tuy nhiên, đây sẽ không phải là một cấu trúc một nhịp. Những cây cầu Bailey một nhịp hiếm khi vượt quá 60 mét do giới hạn căng thẳng vật chất.
Vượt quá nhịp được đề xuất có thể gây ra sự mệt mỏi của bảng , điều khiển cấu trúc , và thậm chí thất bại thảm khốc khi tải. Tính toán tải đúng và tuân thủ các tiêu chuẩn kỹ thuật là rất quan trọng.
Vâng, có các hệ thống bắc cầu mô -đun tiên tiến và các công nghệ giàn tổng hợp có khả năng kéo dài khoảng cách dài hơn, nhưng chúng thường đi kèm với chi phí, độ phức tạp và các ràng buộc hậu cần tăng lên.
Đúng. Đối với các nhịp vượt quá 45 mét, có thể yêu cầu , các thiết bị trung gian thiết bị , hoặc có thể cần phải sai tạm thời . Những công cụ này giúp phân phối tải trong quá trình xây dựng và ngăn chặn sự tập trung căng thẳng trên các khớp.
Cầu Bailey vẫn là một nền tảng của Kỹ thuật cầu mô -đun , được đánh giá cao về tính linh hoạt, triển khai nhanh chóng và độ tin cậy. Mặc dù nhịp đơn tối đa thường rơi vào khoảng từ 45 đến 60 mét , các lựa chọn thiết kế cẩn thận và cải tiến cấu trúc có thể đẩy ranh giới đó hơn nữa trong các kịch bản chuyên dụng.
Hiểu các khả năng nhịp tối đa của một cây cầu Bailey là điều cần thiết cho việc triển khai an toàn, hiệu quả về chi phí , đặc biệt là trong các môi trường bị hạn chế về thời gian hoặc hạn chế tài nguyên. Cho dù bạn đang lên kế hoạch phản ứng khẩn cấp hoặc phát triển cơ sở hạ tầng nông thôn, việc làm chủ các thông số này giúp bạn xây dựng với sự tự tin và với kết quả cuối cùng.
